Onderhoud

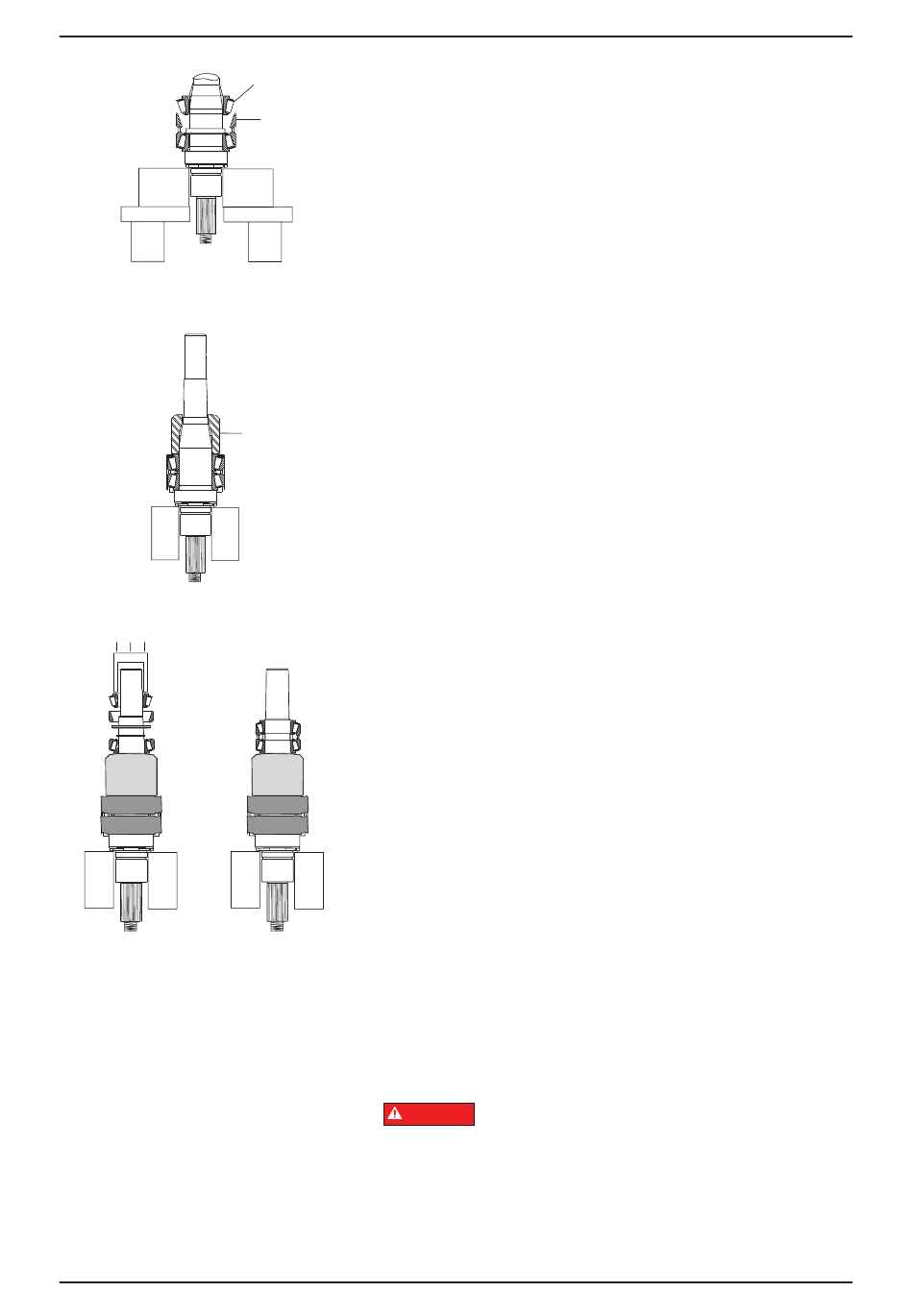

Afbeelding 201 - De bovenste schaal
en bovenste conus plaatsen
PD100-648
Afbeelding 202 - De afstandshouder
van de lager plaatsen
PD100-644
Afbeelding 203 -
Achterste kegellagerinrichting
Pagina 82
7. Plaats de bovenste schaal (Afbeelding 201, onderdeel E)
F
boven op de buitenste afstandshouder.
8. Smeer het voorste lagergedeelte van de as met kopervet en
E
schuif de lager over de as met de rollerradius naar boven
(Afbeelding 201, onderdeel F). Druk het op de as en in de
bovenste schaal (Afbeelding 201, onderdeel E).
OPMERKING: Zorg dat alle onderdelen op elkaar aansluiten
alvorens aan te drukken. Druk alleen op de binnenste conus.
PD100-647
9. Plaats de afstandshouder van de lager (Afbeelding 202,
onderdeel 30).
30
Achterste lagerinrichting
De modellen 006, 015, 018, 030 en 040 hebben een enkele
kogellagerinrichting voor de achterste lager. Alle andere model-
len beschikken over een kegellagerinrichting die vergelijkbaar is
met de voorste lagers.
1. Pak de achterste lagerinrichting uit.
OPMERKING: Wissel de onderdelen van één lagerinrichting
NIET met de onderdelen van een andere inrichting.
Deze onderdelen zijn precies gematcht tijdens de productie
en moeten als gematchte inrichting worden gemonteerd.
•
Voor modellen met kogellagerinrichtingen:
Smeer de het lagergedeelte van de as met kopervet en druk
de lager op zijn plek. De afgeschermde kant van de lager past
tegen de afstandsbus. Druk alleen op de binnenste loopring.
•
Voor modellen met kegellagerinrichtingen:
Smeer het lagergedeelte van de as met kopervet. Volg de pro-
cedures voor het "Voorste lagerinrichting" vanaf pagina 81.
OPMERKING: Het wordt NIET aanbevolen de lagers te verwar-
men.
Als de lagers worden verwarmd, zorg dan dat de temperatuur niet
hoger is dan 300 °F (149 °C).
GEVAAR
In de pomp bevinden zich roterende onderdelen. Steek uw handen
of vingers NIET in de poorten van het pomphuis of de aandrijving
van de pomp wanneer de pomp in bedrijf is. Om ernstig letsel te
voorkomen: installeer, reinig, onderhoud of repareer de pomp NIET
behalve indien alle voeding is uitgeschakeld en vergrendeld en de
pomp drukloos is gemaakt. Schakel de pomp uit en voer het product
uit de pomp af voordat u de leidingen loskoppelt.
