Universal 3-pomp van het merk Waukesha Cherry-Burrell

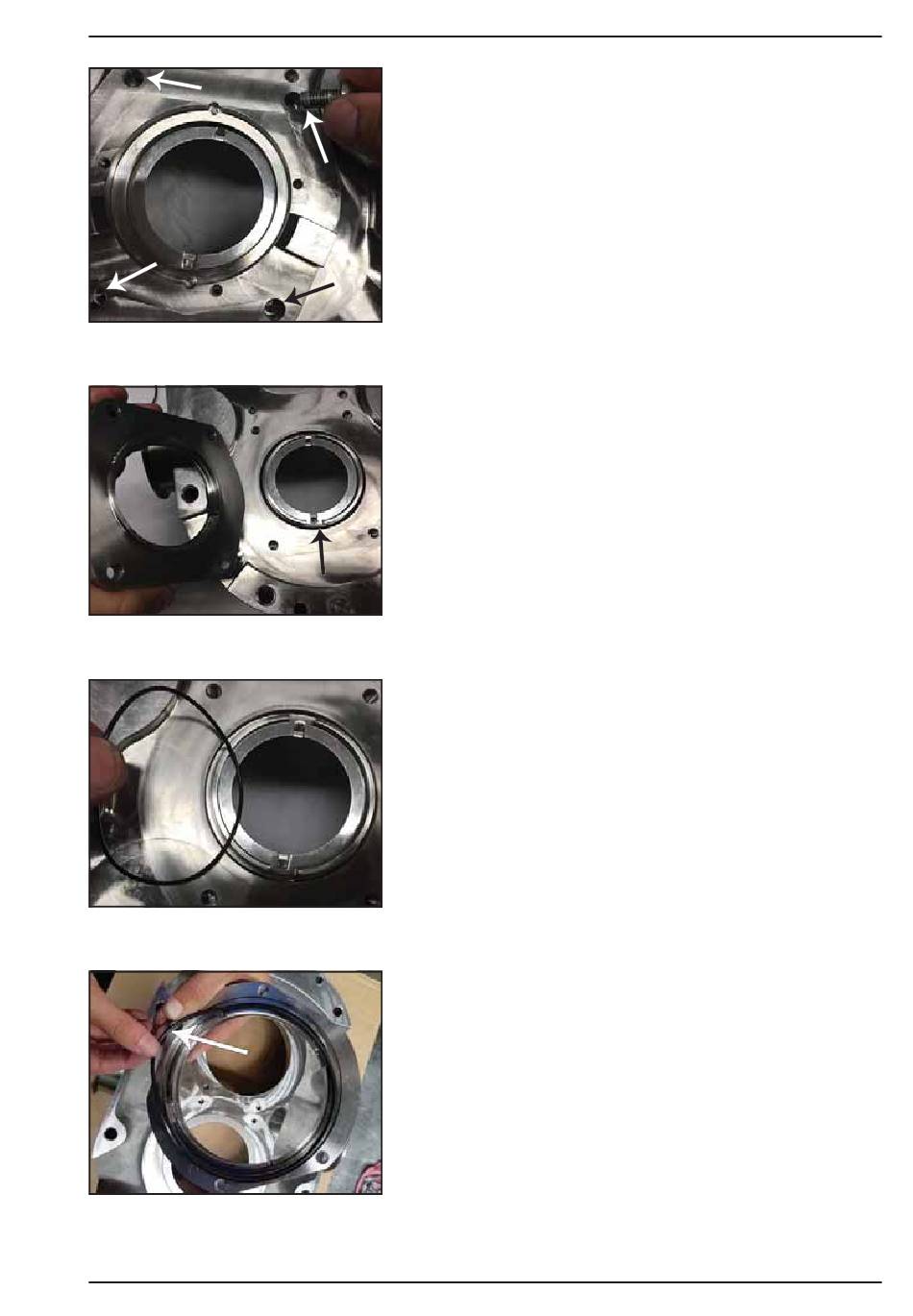

Afbeelding 74 - Bouten
afdichtingsbehuizing
Afbeelding 75 -
De afdichtingsbehuizing verwijderen
Afbeelding 76 - De O-ring van de
afdichtingsbehuizing verwijderen
Afbeelding 77 - De O-ring van de
afdichtingsbehuizing verwijderen
01/2018
10. Verwijder de 4 bouten van de afdichtingsbehuizing (getoond
is de 040-U3).
11. Verwijder de afdichtingsbehuizing (getoond is de 040-U3).
De pijl in Afbeelding 75 toont de locatie van de O-ring van de
afdichtingsbehuizing op de 130-U3 en kleinere pompen.
12. (130-U3-pompen en kleiner) Verwijder de O-ring van de
afdichtingsbehuizing van de asring. Zie Afbeelding 75 voor
de locatie van de O-ring van de afdichtingsbehuizing.
13. (180-U3-pompen en groter) Verwijder de O-ring van de af-
dichtingsbehuizing van de afdichtingsbehuizing.
OPMERKING: Op de 180-U3 en grotere pompen is de O-ring
van de afdichtingsbehuizing op de afdichtingsbehuizing
geplaatst.
95-03103
