Universal 3-pomp van het merk Waukesha Cherry-Burrell

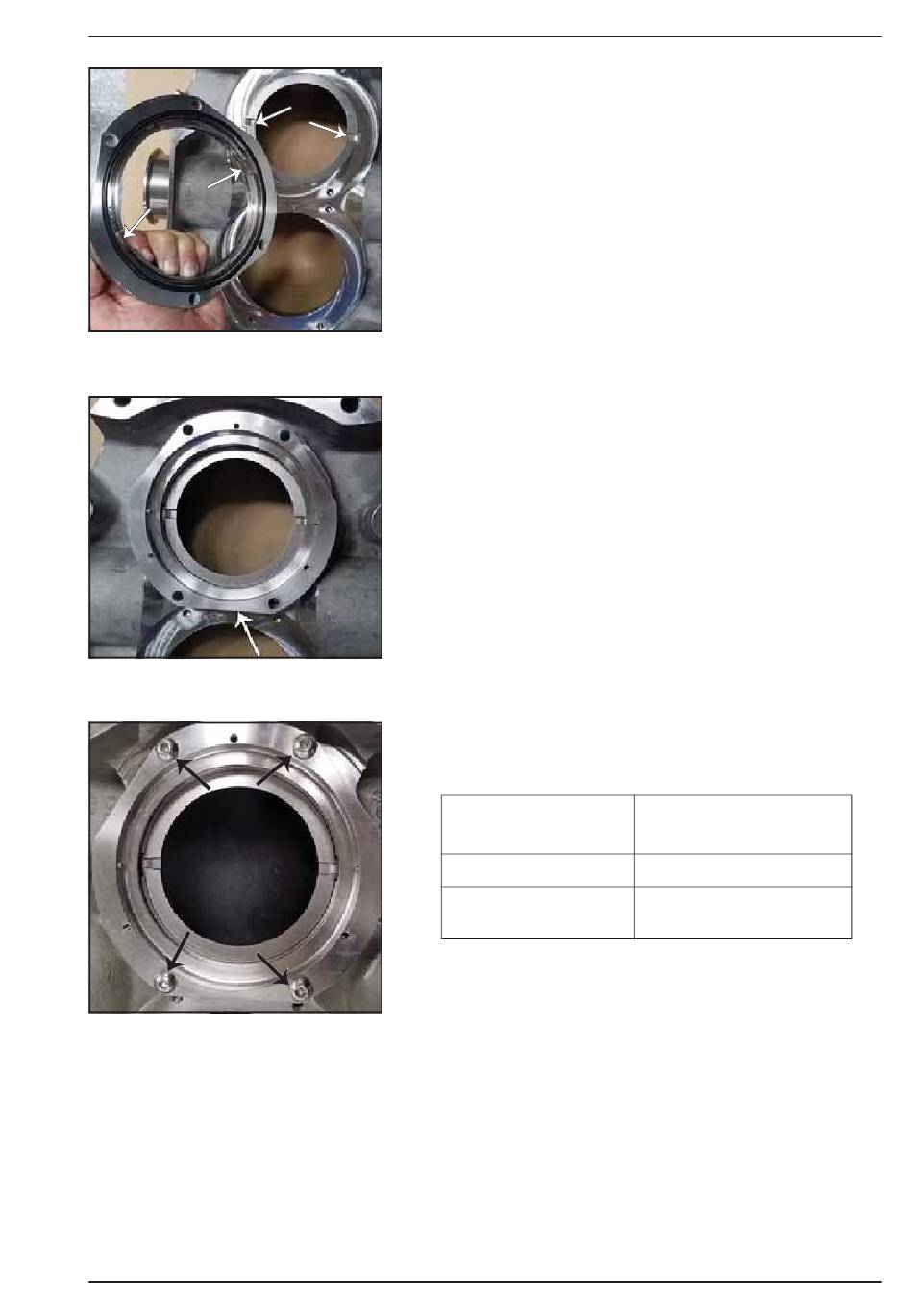

Afbeelding 110 - Geplaatste O-ring
van de afdichtingsbehuizing
Afbeelding 111 -
Geplaatste afdichtingsbehuizing
Afbeelding 112 -
Bouten afdichtingsbehuizing
01/2018
6. Plaats de afdichtingsbehuizing. Zorg dat de lippen van de
meenemerring aansluiten op de inkepingen in de afdichtings-
behuizing.
7. Afbeelding 111 toont de geplaatste afdichtingsbehuizing van
de 180-U3. Let op de richting van het vlakke gedeelte (pijl),
dat naar het midden van het pomphuis moet wijzen.
8. Monteer de 4 bouten van de afdichtingsbehuizing. Draai de
bouten vast tot het aangegeven draaimoment:
Tabel 10: Draaimoment bout afdichtingsbehuizing
U3-model
006, 015, 018
030, 040, 045, 060,
130, 180, 220, 210, 320
95-03103
Onderhoud
Draaimoment bout
afdichtingsbehuizing
7,4 ft-lb / 10 N·m
14,8 ft-lb / 20 N·m
Pagina 55
