Universal 3-pomp van het merk Waukesha Cherry-Burrell

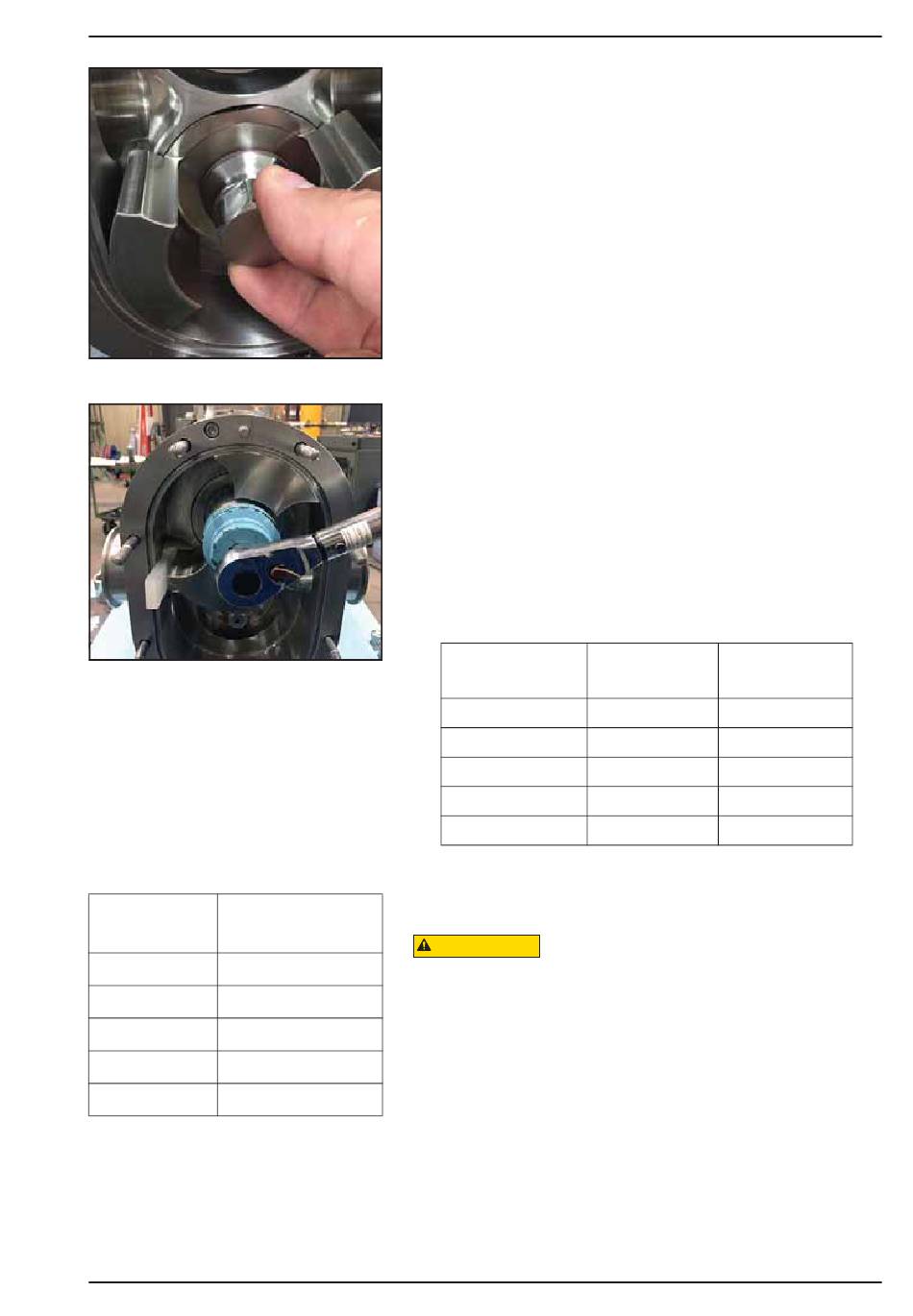

Afbeelding 181 - Rotormoer monteren
Afbeelding 182 -
De rotormoer vastdraaien
Tabel 14: Draaimoment rotormoer
Draaimoment
U3-model
rotormoer
006, 015, 018
50 ft-lb (68 N·m)
030, 040
120 ft-lb (163 N·m)
045, 060, 130
250 ft-lb (339 N·m)
180, 220
325 ft-lb (441 N·m)
210, 320
375 ft-lb (508 N·m)
01/2018
3. Breng een kleine hoeveelheid kopervet aan op de schroef-
draden en monteer vervolgens de rotormoer.
4. Herhaal deze stappen voor de tweede rotor.
5. Voer het gereedschap voor het blokkeren van de rotor (arti-
kelnummer 139794+) in om te voorkomen dat de rotors
draaien bij het monteren van de rotormoeren.
OPMERKING: Blokkeer de rotor altijd tegen het huis en niet
tegen de andere rotor wanneer u werkzaamheden aan de
rotor uitvoert. Zie Afbeelding 182.
OPMERKING: SPX FLOW beveelt aan de beschermende
inbussleutel voor rotormoeren te gebruiken (zie hieronder)
om de rotormoer te beschermen bij het vastdraaien.
Tabel 13: Grootte moersleutel
en inbussleutel rotormoer
U3-model
006, 015, 018
030, 040
045, 060, 130
180, 220
210, 320
6. Draai de rotormoeren aan tot het vermelde draaimoment (zie
tabel 14). Verwijder het gereedschap voor het blokkeren van
de rotor na het vastdraaien.
VOORZICHTIG
Gebruik een momentsleutel om de rotormoeren tot het juiste
draaimoment vast te draaien. Wanneer de moeren niet goed wor-
den vastgedraaid, kunnen deze losraken tijdens het gebruik van
de pomp, waardoor de pomp beschadigd kan raken.
95-03103
Grootte
Inbussleutel
moersleutel
15/16"
126533+
1-1/4"
139795+
1-5/8"
139796+
2-1/4"
139797+
2-3/8"
126536+
Onderhoud
Pagina 75
