Universal 3-pomp van het merk Waukesha Cherry-Burrell
Aansluitingen en leidingen
installeren
Afbeelding 8 -
Pijpleidingondersteuning
Afbeelding 9 - Buigzame
aansluitingen en ondersteuningen
Aanbevolen
Afbeelding 10 - Pomp onder toevoer
NIET aanbevolen
Aanbevolen
Afbeelding 11 - Leidingshelling
01/2018
VOORZICHTIG
Deze pompen zijn verdringerpompen en zullen zwaar worden
beschadigd als deze met gesloten kleppen in afvoer- of inlaatlei-
ding worden gebruikt. De garantie is niet geldig voor schade ten
gevolge van hydraulische overbelasting door gebruik of opstarten
met een gesloten klep in het systeem.
Pijpleidingondersteuning
Om de krachten die op de pomp worden uitgeoefend te minimali-
seren, moet u alle pijpleidingen afzonderlijk met hangers
of steunstukken ondersteunen. Dergelijke krachten kunnen een
verkeerde uitlijning van de pomponderdelen veroorzaken en lei-
den tot slijtage van rotors, lagers en assen.

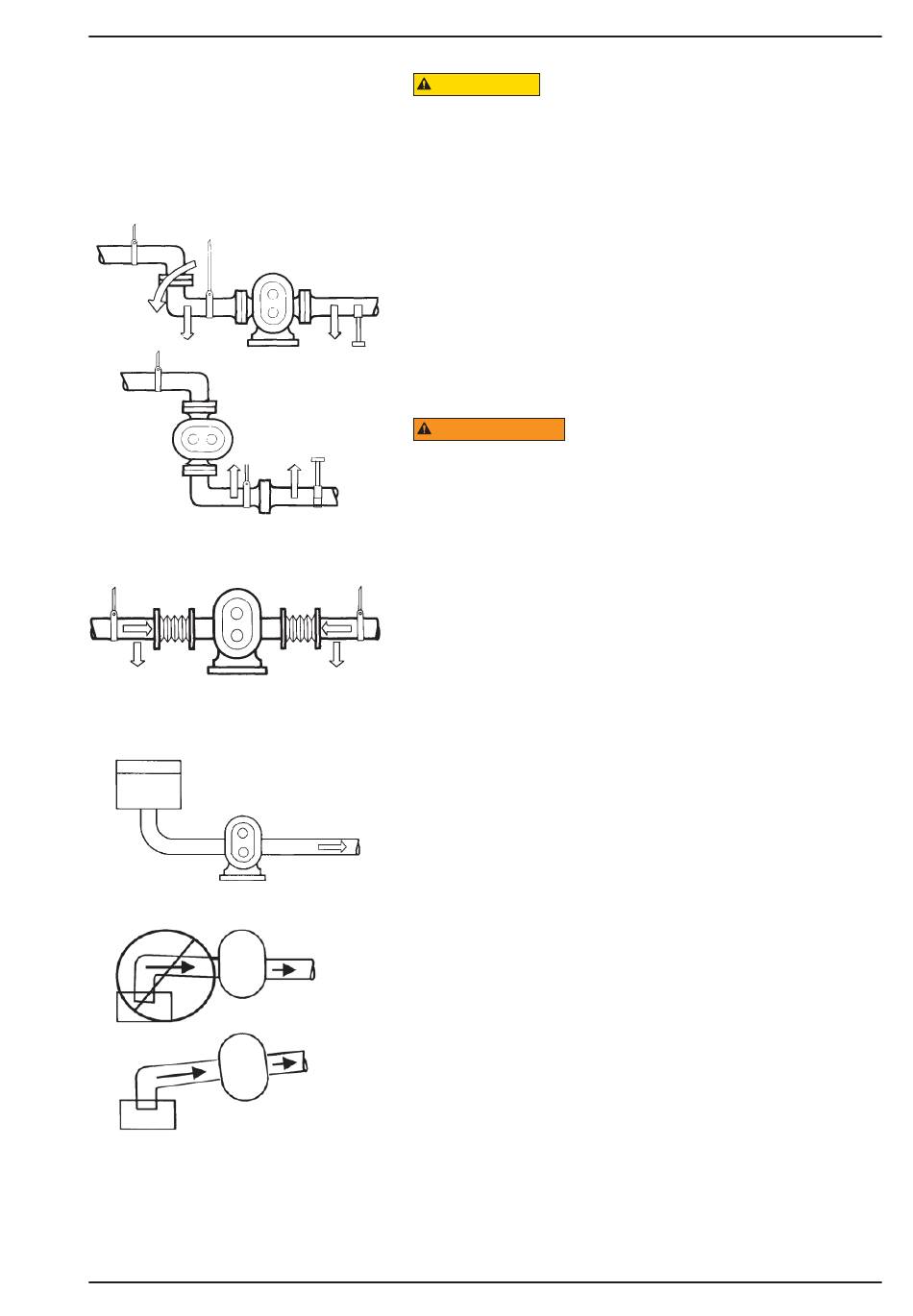

Afbeelding 8 toont typische ondersteuningsmethoden die worden
gebruikt om elke leiding te ondersteunen, wat het gewicht van de
leidingen en vloeistoffen op de pomp zal verminderen.
WAARSCHUWING
De belasting van de inlaat- en afvoerpoorten van de pomp mag
niet groter zijn dan 50 lb (22,7 kg). Het overschrijden van deze
grens kan leiden tot beschadiging van de pomp
Expansieverbindingen
Thermische uitzetting van leidingen kan grote krachten veroorza-
ken. Gebruik thermische-expansieverbindingen om deze krach-
ten op de pomp te minimaliseren.
Er kunnen flexibele verbindingen worden gebruikt om de transmis-
sie van mechanische trillingen te beperken. Zorg dat de vrije uitein-
den van flexibele verbindingen in het systeem verankerd zijn.
Inlaatleiding
Installeer de pomp onder het toevoervloeistofniveau om lucht in
het systeem door natte aanzuiging te verminderen om te voorko-
men dat lucht in de pomp wordt opgesloten (Afbeelding 10).
Als de pomp boven het toevoervloeistofniveau wordt geïnstalleerd,
moet de leiding aan de inlaatzijde omhooghellen naar de pomp,
om luchtblazen in de leidingen te vermijden (Afbeelding 11).
