Onderhoud

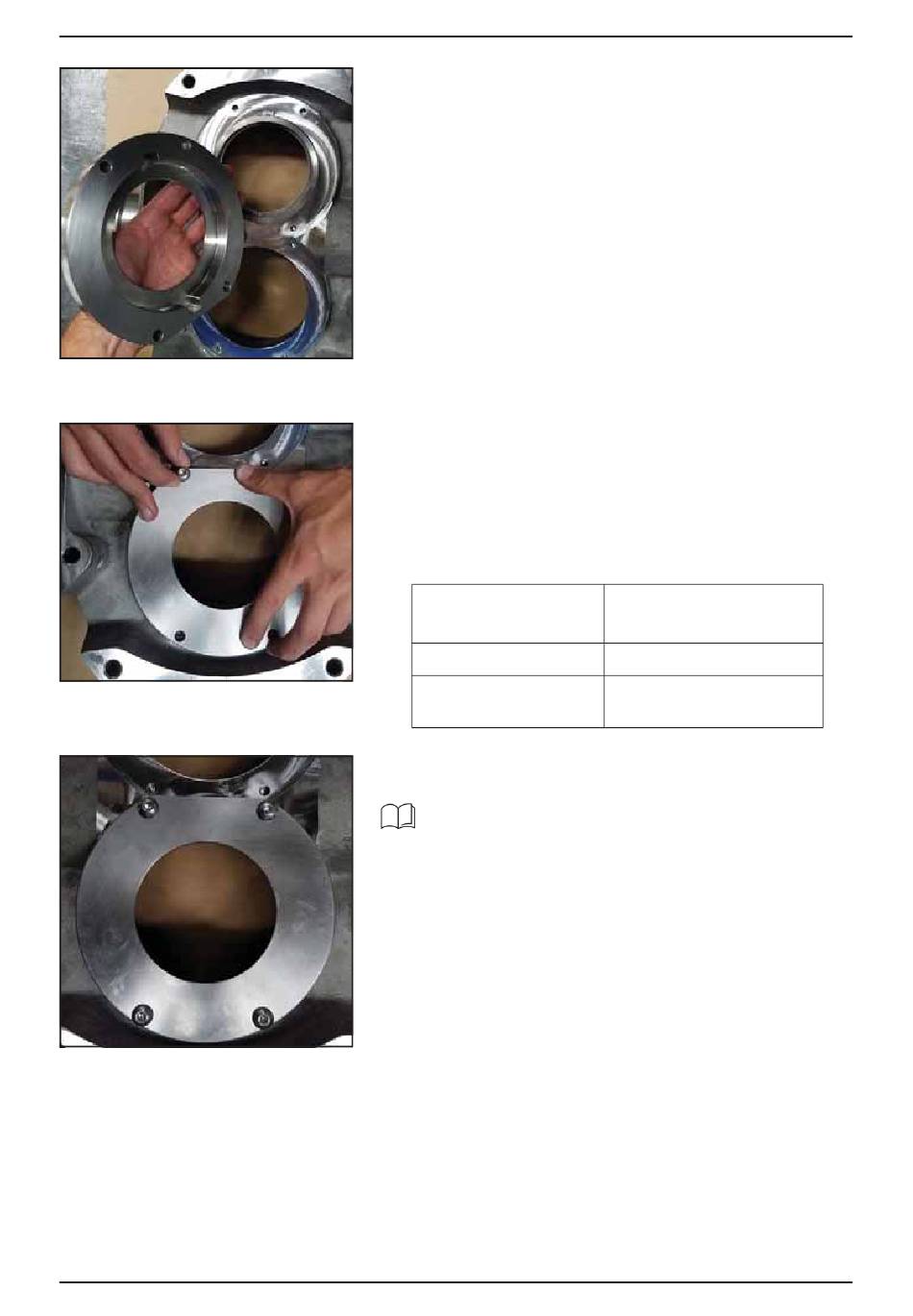

Afbeelding 63 -
De afdichtingsbehuizing plaatsen
Afbeelding 64 - De bouten van de
afdichtingsbehuizing monteren
Afbeelding 65 -
Afdichtingsbehuizing geplaatst
Pagina 42
Universal 3-pomp van het merk Waukesha Cherry-Burrell
5. Plaats
de
afdichtingsbehuizing
Afbeelding 63. Zorg dat de inkepingen in de afdichtingsbehui-
zing aansluiten op de lippen van de meenemerring (geplaatst
in stap 3 op pagina 41). De platte zijde van de afdichtingsbe-
huizing moet zich tussen de boorgaten bevinden (getoond
zoals gemonteerd in Afbeelding 65).
6. Smeer de schroefdraden van de bouten van de afdichtings-
behuizing met kopervet van levensmiddelenkwaliteit. Druk de
afdichtingsbehuizing naar beneden om de veer van de
afdichting in te drukken en monteer de 4 bouten van de
afdichtingsbehuizing.
7. Draai de bouten vast tot het aangegeven draaimoment:
Tabel 8: Draaimoment bout afdichtingsbehuizing
U3-model
006, 015, 018
030, 040, 045, 060,
130, 180, 220, 210, 320
8. Afbeelding 65 toont de geplaatste afdichtingsbehuizing.
9. Herhaal deze stappen voor de tweede afdichting.
Ga naar 'Het pomphuis installeren' op pagina 60.
95-03103
zoals
getoond
Draaimoment bout
afdichtingsbehuizing
7,4 ft-lb / 10 N·m
14,8 ft-lb / 20 N·m
01/2018
in
