Universal 3-pomp van het merk Waukesha Cherry-Burrell

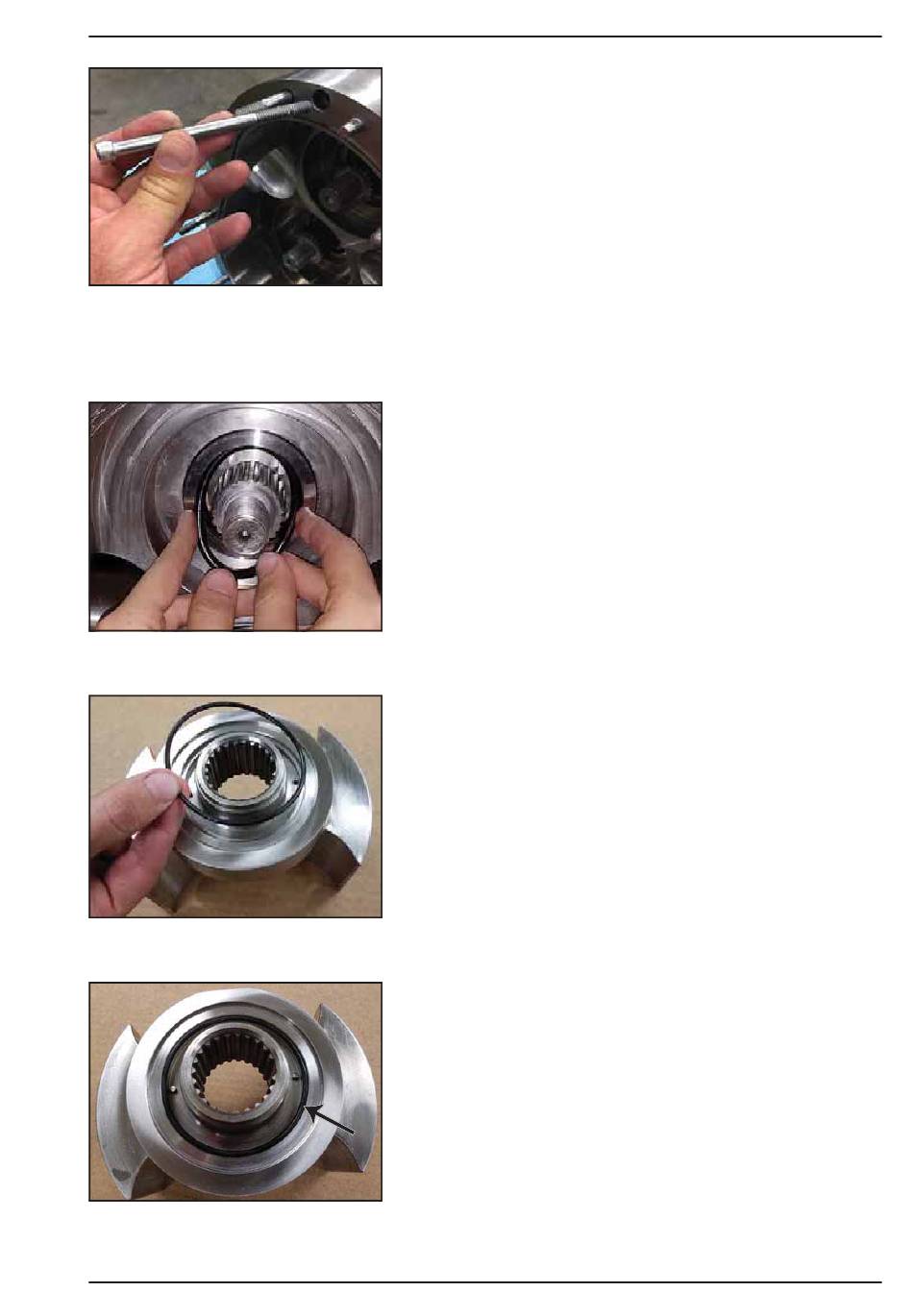

Afbeelding 167 - De borgschroeven
van het huis monteren
Afbeelding 168 - De O-ring van de
afdichting plaatsen
Afbeelding 169 - De voorste O-ring
van de mof plaatsen
Afbeelding 170 -
Geplaatste voorste O-ring van de mof
01/2018
3. Monteer de borgschroeven van het huis. Smeer de schroef-
draad met kopervet van levensmiddelenkwaliteit. Draai de
schroeven licht met de hand aan, zodat het pomphuis goed
vastzit tegen de tandwielkast.
De O-ring van de afdichting plaatsen
OPMERKING: Smeer de O-ring van de afdichting niet.
1. Bij een afdichting met een enkele O-ring moet u de O-ring
van de afdichting in de voorste groef van de afdichtingsbehui-
zing plaatsen.
2. Bij een afdichting met dubbele O-ring, moet u eerst de ach-
terste O-ring plaatsen en vervolgens de voorste O-ring. De
O-ringen passen in de groeven van de afdichtingsbehuizing.
Onderdelen van de glijdringafdichting plaatsen
1. Smeer en plaats de voorste O-ring van de mof op de rotor.
2. Afbeelding 170 toont de geplaatste voorste O-ring van de mof.
95-03103
Onderhoud
Pagina 71
