Onderhoud

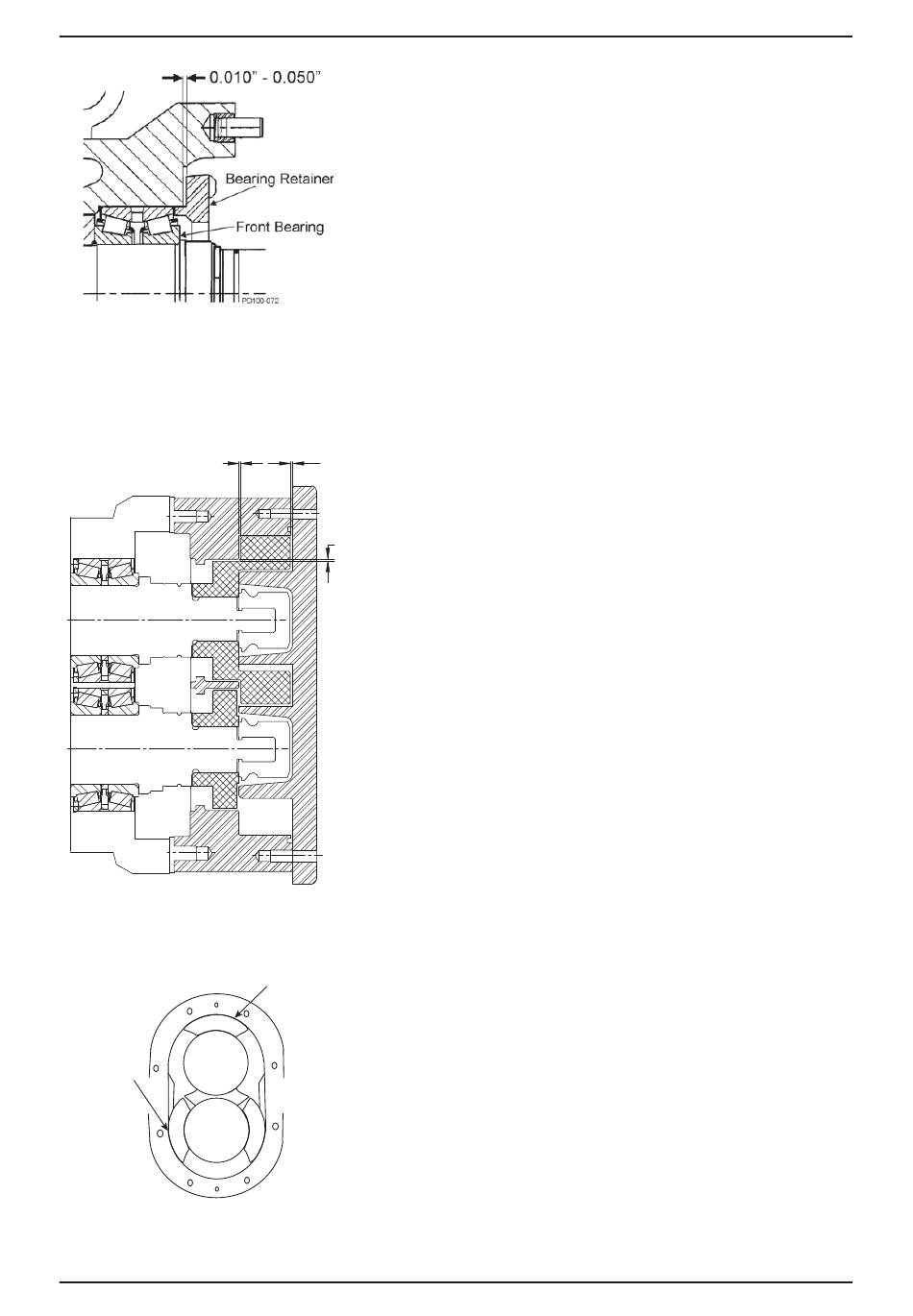

Afbeelding 206 - Speling lagerhouder
A
Afbeelding 207 - Speling meten
B
Afbeelding 208 - Speling meten
Pagina 84
As installeren
1. Installeer, na het plaatsen van de opvulstukken, de asinrich-
ting in het voorste lagerboorgat, met het hydraulische
gedeelte naar boven. Zorg dat de as op zijn oorspronkelijke
locatie wordt geplaatst.
OPMERKING: Het kan gebeuren dat u de assen moet verwijde-
ren voor een definitieve afstelling van de opvulstukken.
2. Smeer de buitenste diameter van de lager.
3. Druk de as op zijn plek totdat deze tegen de opvulstukken
ligt. Druk alleen op de buitenste loopring van de lager.
OPMERKING: Er kan ook een buis met dezelfde diameter als de
buitenste loopring van de lager worden gebruikt om de as op zijn
plek te drukken.
4. Maak de as/lager tijdelijk op zijn plek vast met lagerhouders
om de speling te kunnen controleren. Breng op dit moment
GEEN siliconenkit aan.
5. De lagerhouder moet vast tegen de lager rusten. Laat 0,010
C
tot 0,050 inch (0,25 tot 1,25 mm) speling tussen de achter-
kant van de lagerhouder en de voorkant van de tandwielkast
(Afbeelding 206). Plaats opvulstukjes tussen de lager en de
houder wanneer te veel speling bestaat.
B
6. Monteer het huis tijdelijk op de tandwielkast.
7. Maak het huis aan de tandwielkast vast met gebruik van de
borgschroeven van het huis.
8. Plaats de rotors en rotormoeren. De O-ringen van de rotor-
moeren en de houder zijn nog niet nodig.
9. Meet de rugvlakspeling van de rotor (Afbeelding 207, onder-
deel A) door de poort of vanaf de voorkant. De rugvlakspeling
moet voor beide rotors gelijk zijn om contact tussen rotors te
voorkomen en moet ±0,0005" zijn van
Tabel 18, 'Rotorspelingen', op pagina 87.
10. Controleer de voorvlakspeling van de rotor (Afbeelding 207,
onderdeel C).
11. Controleer de speling tussen de rotor en het huis
(Afbeelding 207 en Afbeelding 208, item B).
12. Vergelijk de spelingen met Tabel 18, 'Rotorspelingen', op
pagina 87. Raadpleeg de klantenservice voor andere, niet-
standaardrotors.
OPMERKING: Als voor het proces rotors met speciale spe-
B
ling worden gebruikt, moet u contact opnemen met de klan-
tenservice met het serienummer van de pomp om de
tolerantiewaarden voor de speling te verkrijgen.
OPMERKING: De afmeting 'B' bevindt zich onder het oppervlak
van de kast.
13. Als de rugvlakspeling niet klopt, moet u de pomp demonteren
en de opvulstukjes aanpassen om te zorgen voor de juiste
rugvlakspeling.
14. Als de speling tussen de rotor en het huis niet klopt of onge-
lijk is, moet u contact opnemen met SPX FLOW Application
Engineering voor de juiste aanpassingsprocedures.
15. Verwijder na het zorgen voor de juiste speling de rotormoe-
ren, de rotors, het huis en de lagerhouders.
95-03103
Universal 3-pomp van het merk Waukesha Cherry-Burrell
de waarde in
01/2018
