Universal 3-pomp van het merk Waukesha Cherry-Burrell
OPMERKING: SPX FLOW beveelt aan
elastomeren bij elk onderhoud aan de
pomp te vervangen.

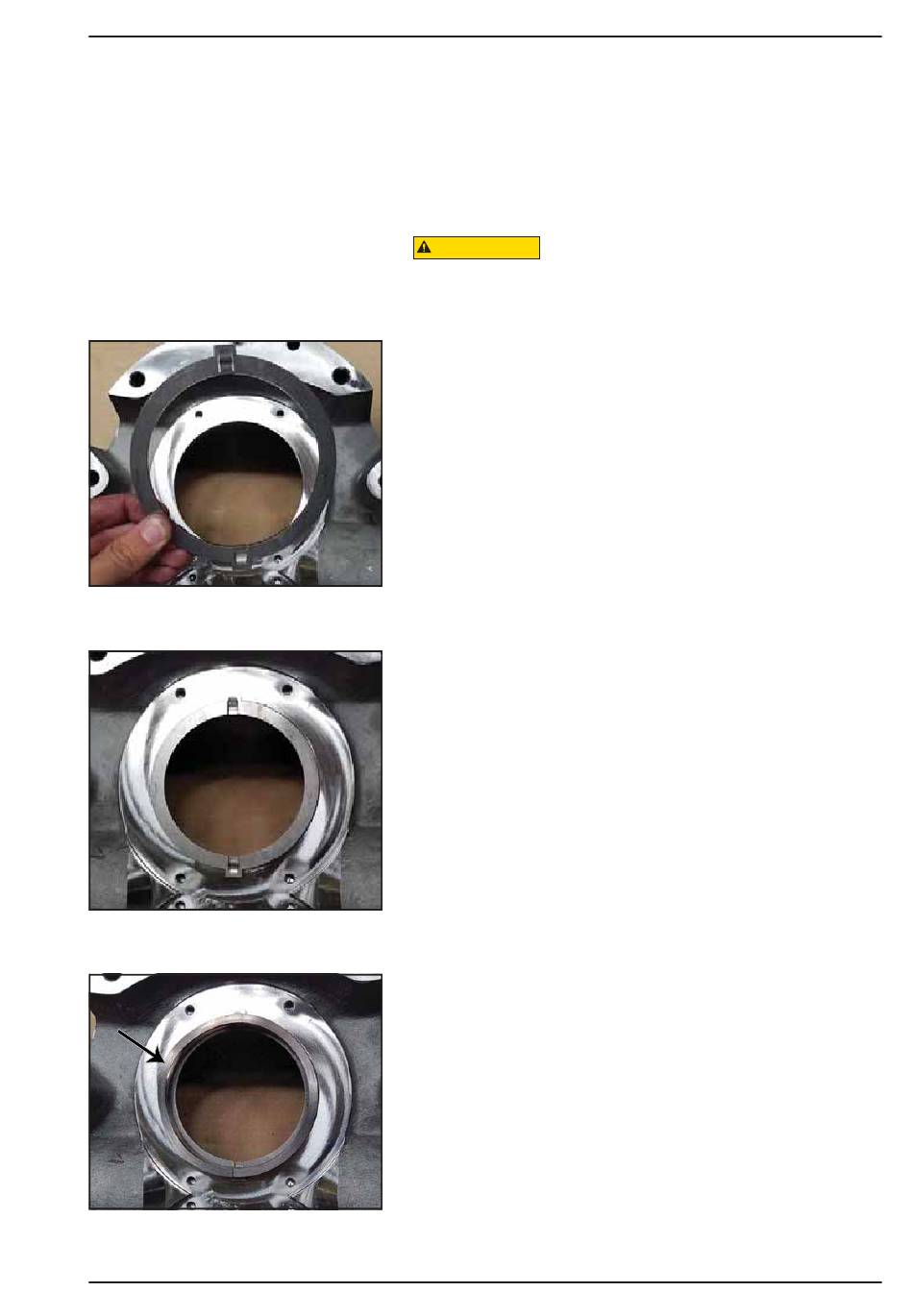

Afbeelding 60 -
De meenemerring plaatsen
Afbeelding 61 -
Meenemerring geplaatst
Afbeelding 62 - Golfveer geplaatst
01/2018
De 180-U3 en grotere pompen:
afdichtingsonderdelen plaatsen
(enkelvoudige mechanische afdichting)
OPMERKING: Zie pagina 38 voor de enkelvoudige mechanische
afdichting op de 130-U3 en kleinere pompen. Voor een dubbele
mechanische afdichting, zie pagina 54.
1. Leg de benodigde onderdelen voor elke afdichting bij elkaar.
VOORZICHTIG
Gebruik een hijsband die door de poorten aan beide zijden van
de behuizing wordt geleid om de behuizing van een 130, 180,
210, 220 of 320-U3 op te tillen.
2. Plaats de meenemerring zoals getoond in Afbeelding 60.
De kant van de lip van de meenemerring die uitsteekt moet
naar de pomp wijzen en de platte kant van de lip naar boven.
(De platte kant van de lip wijst naar de camera in
Afbeelding 60 en Afbeelding 61.)
OPMERKING: Zie ook de vergrote getekende weergave van
de afdichtingen op pagina 118
3. Afbeelding 61 toont de geplaatste meenemerring.
4. Plaats de golfveer in het midden van de meenemerring.
Afbeelding 62 toont de geplaatste golfveer.
95-03103
Onderhoud
Pagina 41
