Installatie
Uitlijning van de koppeling
controleren

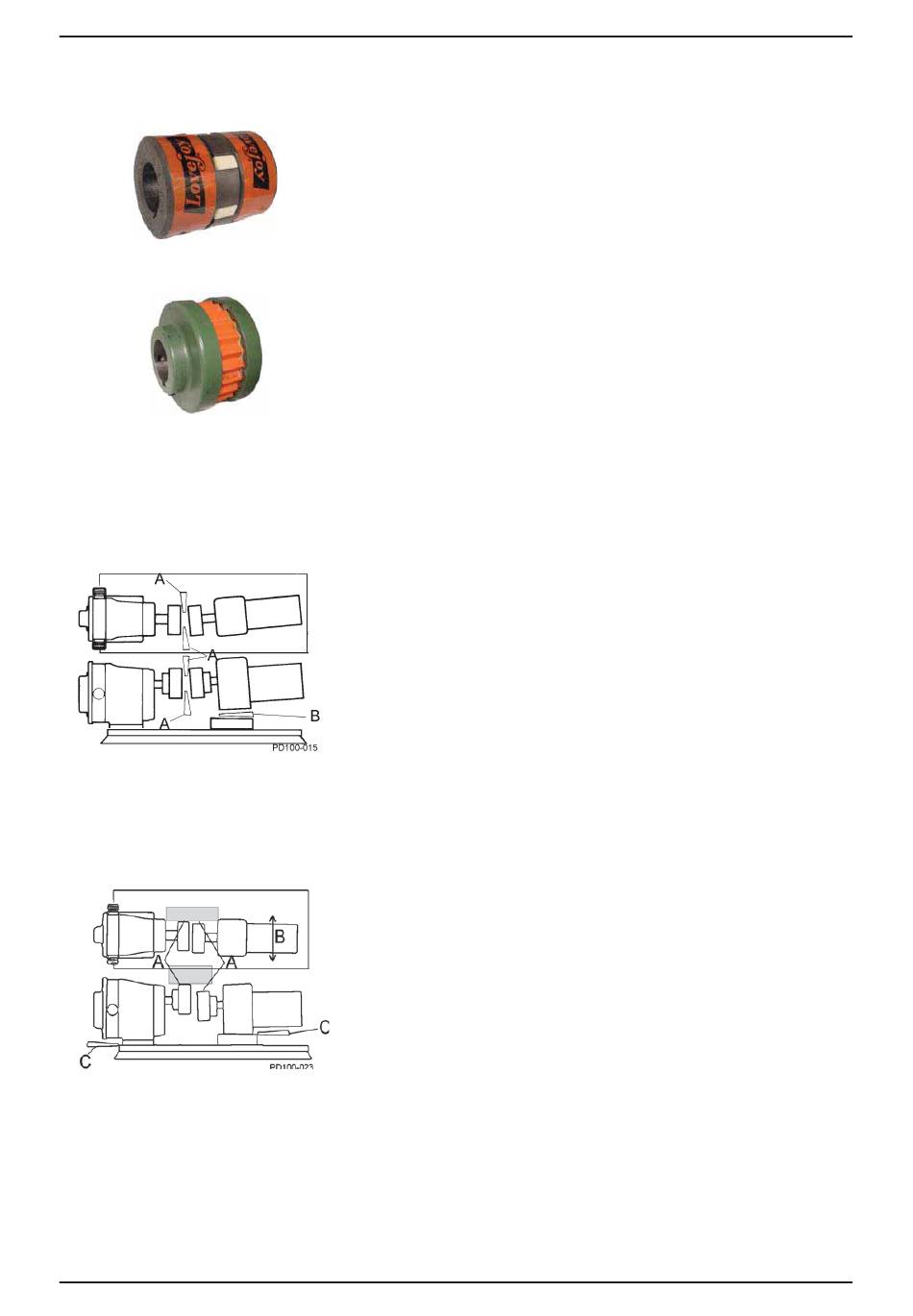

Afbeelding 21 - Lovejoy-koppeling
Afbeelding 22 - T.B. Woods
koppeling
Hoekuitlijning controleren
Afbeelding 23 -
Hoekuitlijning controleren
Parallelle uitlijning
controleren
Afbeelding 24 -
Parallelle uitlijning controleren
Pagina 22
Universal 3-pomp van het merk Waukesha Cherry-Burrell
Pompen en aansluitingen die bij de fabriek worden besteld en
worden gemonteerd op een gedeelde grondplaat, worden uitge-
lijnd voordat ze worden verzonden. De uitlijning moet opnieuw
worden gecontroleerd nadat de volledige eenheid is geïnstalleerd
en het leidingwerk is gelegd. Het wordt aangeraden om de uitlij-
ning tijdens de levensduur van de pomp periodiek opnieuw
te controleren.
•
SPX FLOW raadt aan dat u een flexibele koppeling gebruikt
om de aandrijving met de pomp te verbinden. Er zijn verschil-
lende types beschikbaar, waaronder koppelingen met hel-
lings- of overbelastingsbeveiliging. SPX FLOW verstrekt
koppelingen van Lovejoy (Afbeelding 21) of T.B. Woods
(Afbeelding 22), tenzij anders vermeld bij de bestelling. Flexi-
bele koppelingen kunnen worden gebruikt om speling
en kleine uitlijningsverschillen te compenseren.
•
Lijn de pomp en aandrijfas zo nauw mogelijk uit:
•
De pomp en de aandrijving worden in de fabriek uitgelijnd.
®
-
•
Controleer de uitlijning na de installatie en voor het
opstarten.
•
Controleer de uitlijning periodiek, om de levensduur te
maximaliseren.
1. Door gebruik van voelermaten of conische ijkmaten (Afbeel-
ding 23, onderdelen A en B), controleert u de uitlijning op vier
punten elke 90 graden rond de koppeling; op elk punt past
u aan tot een gelijke afmeting.
2. Stel de speling tussen de koppelingshelften in op de afstand
die door de fabrikant wordt aanbevolen.
3. Gebruik opvulstukken om het systeem uit te lijnen.
1. Controleer de horizontale en verticale uitlijning van de pomp
en de aandrijving door gebruik van een waterpas.
2. Door gebruik van een voelermaat op locatie 'A' in Afbeelding
24, bepaalt u de richting en de hoeveelheid vereiste bewe-
ging (Afbeelding 24, onderdeel B).
3. Indien nodig gebruikt u een opvulstuk op locatie 'C' en/of ver-
plaatst u de aandrijving.
