Onderhoud

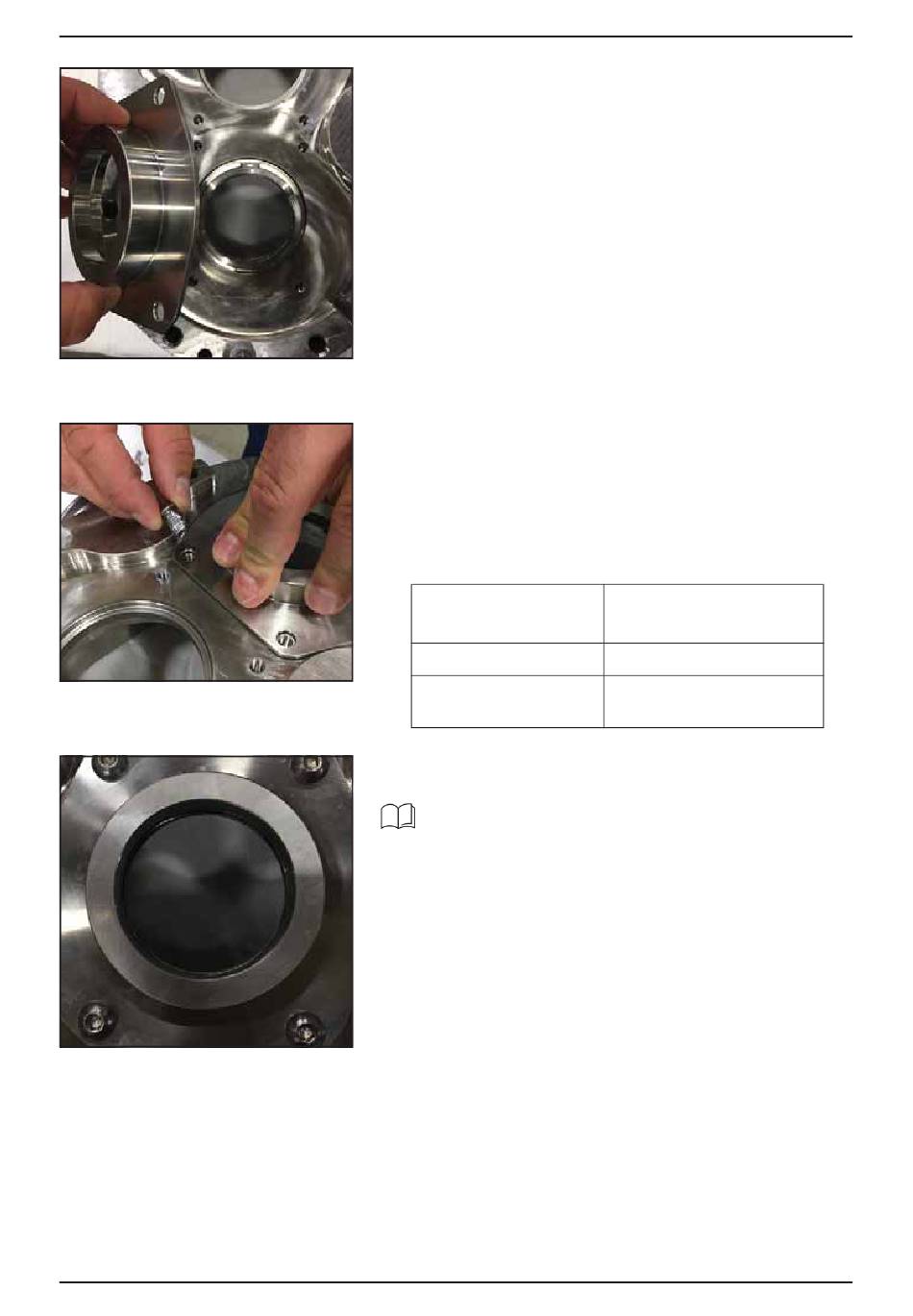

Afbeelding 57 -
De afdichtingsbehuizing plaatsen
Afbeelding 58 - De bouten van de
afdichtingsbehuizing monteren
Afbeelding 59 -
Afdichtingsbehuizing geplaatst
Pagina 40
Universal 3-pomp van het merk Waukesha Cherry-Burrell
8. Plaats de afdichtingsbehuizing zoals getoond in Afbeelding 57.
OPMERKING: Let op de uitlijning van de lippen
van de meenemerring en de asring.
9. Smeer de schroefdraden van de bouten van de afdichtings-
behuizing met kopervet van levensmiddelenkwaliteit. Druk de
afdichtingsbehuizing naar beneden om de veer van de
afdichting in te drukken en monteer de 4 bouten van de
afdichtingsbehuizing.
10. Draai de bouten vast tot het aangegeven draaimoment:
Tabel 7: Draaimoment bout afdichtingsbehuizing
U3-model
006, 015, 018
030, 040, 045, 060,
130, 180, 220, 210, 320
11. Afbeelding 59 toont de geplaatste afdichtingsbehuizing.
12. Herhaal deze stappen voor de tweede afdichting.
Ga naar 'Het pomphuis installeren' op pagina 60.
95-03103
Draaimoment bout
afdichtingsbehuizing
7,4 ft-lb / 10 N·m
14,8 ft-lb / 20 N·m
01/2018
