Universal 3-pomp van het merk Waukesha Cherry-Burrell
Dubbele mechanische
afdichting

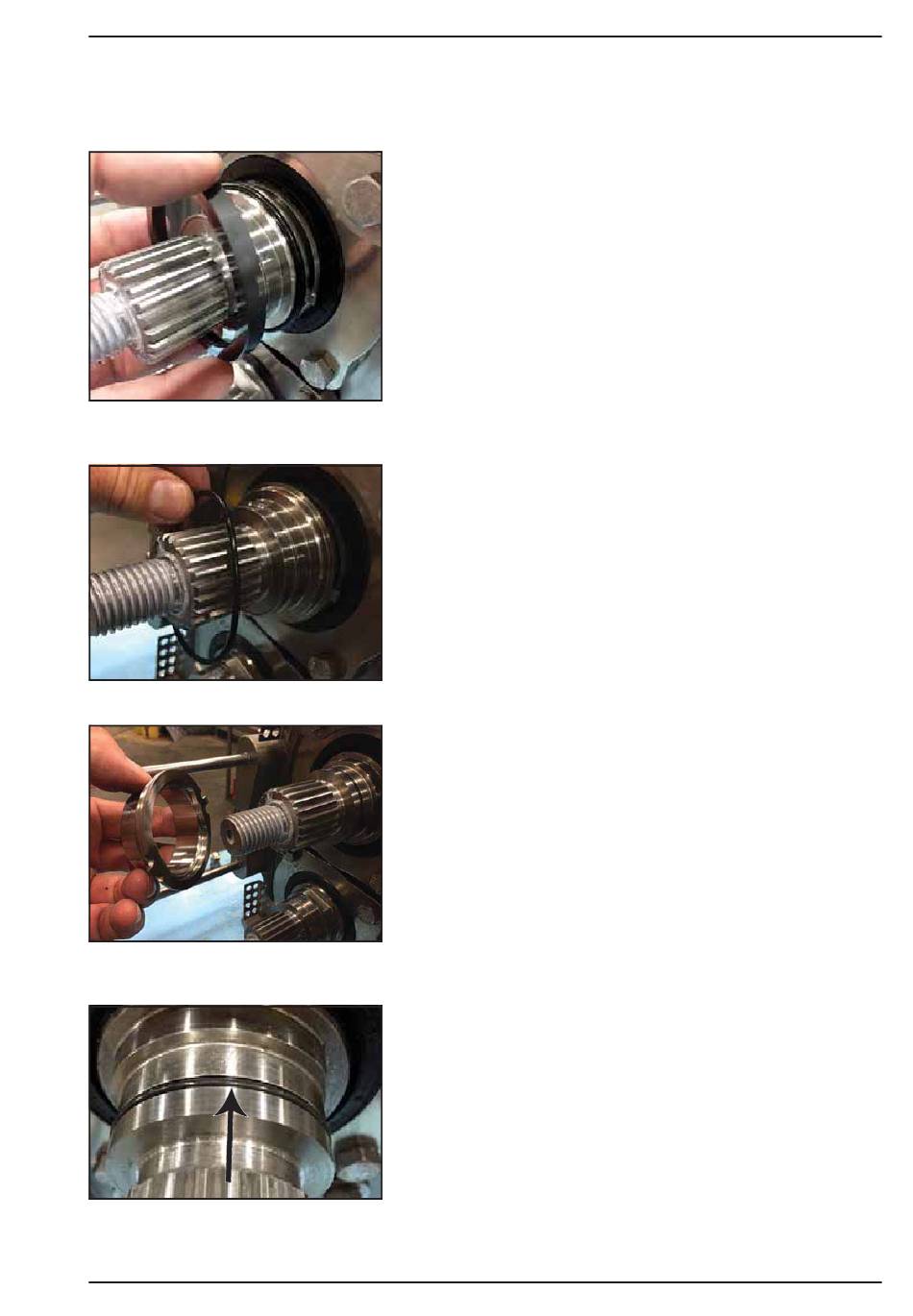

Afbeelding 66 - De glijdringafdichting
aan de spoelzijde verwijderen
Afbeelding 67 - De O-ring verwijderen
Afbeelding 68 -
De afstelring verwijderen
Afbeelding 69 - O-ring afstelring
01/2018
Afdichtingsonderdelen aan spoelzijde verwijderen
OPMERKING: Zie pagina 36 voor een enkelvoudige mechani-
sche afdichting. Zie pagina 66 voor afdichtingen met O-ringen.
1. Verwijder de glijdringafdichting aan de spoelzijde van elke as.
Zorg er bij het verwijderen voor dat de afdichtingen niet
beschadigd raken.
2. Verwijder de O-ring van de glijdringafdichting van de spoel-
zijde van elke as.
3. Verwijder de afstelring van elke pompas.
4. Verwijder de O-ring van de afstelring van de asgroef op elke as.
OPMERKING: Inspecteer de O-ring-groeven van de as
op schade voordat u nieuwe O-ringen plaatst en herstel
of vervang de assen indien nodig.
OPMERKING: Inspecteer de vlakken op de askraag
en herstel of vervang de assen indien nodig.
95-03103
Onderhoud
Pagina 43
