Universal 3-pomp van het merk Waukesha Cherry-Burrell
Smering

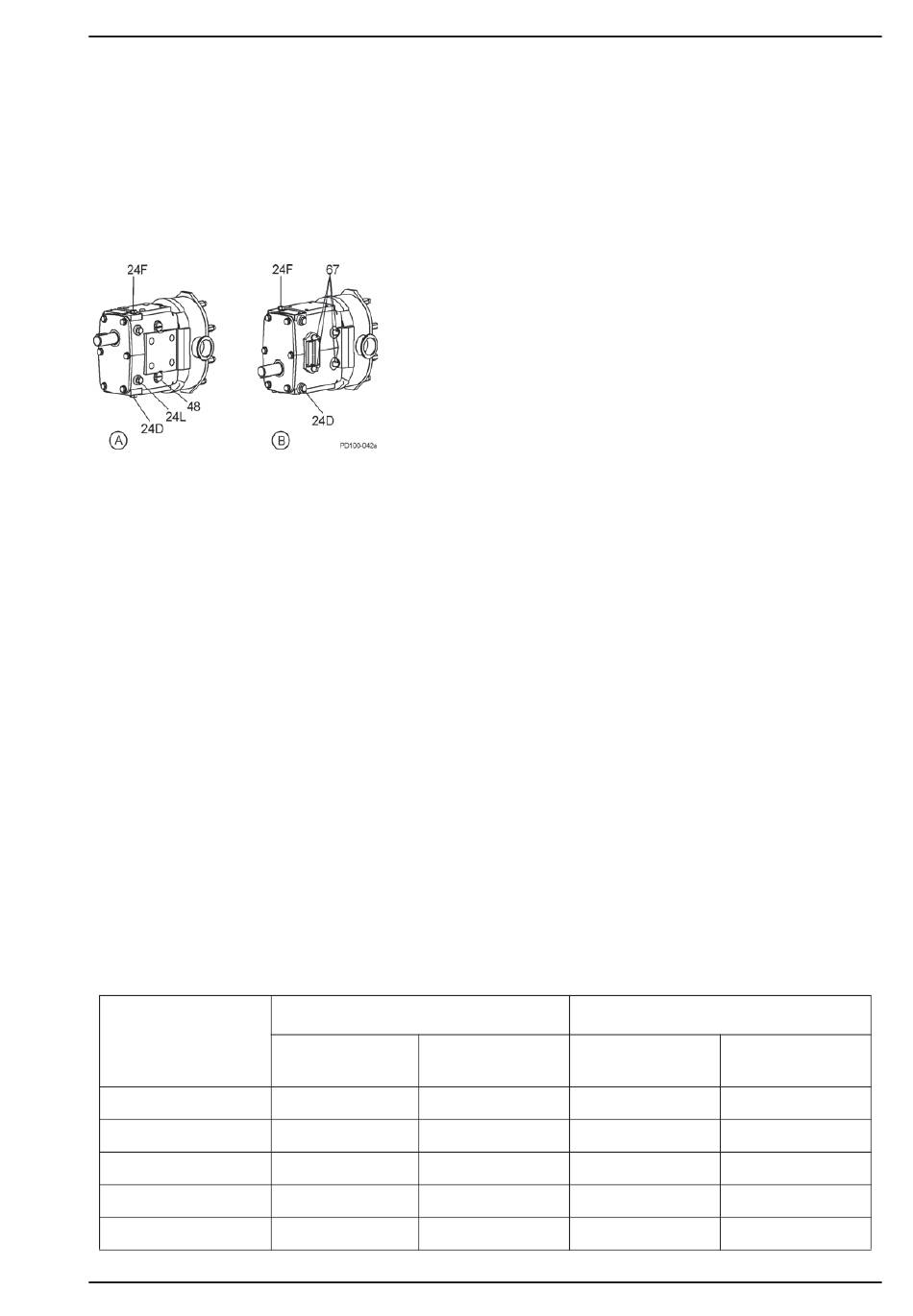

Afbeelding 27 - Smeerpunten
A. Bovenste asaandrijving pomp
(standaard)
B. Onderste asaandrijving pomp (optioneel)
24D. Olieaftapplug
24F. Olievulplug
24L. Oliestandplug, kijkglas
48. Vetontstoppingsplug
67. Vetnippels
Specificatie tandwielolie
Standaard: ISO-klasse 320, SAE 140
of AGMA-nummer 6EP, arti-
kelnr.118402+. Levensmiddelenkwali-
teit: artikelnr. 000140003+.
Smeervet lager
Standaard: NLGI-klasse nr. 2, EP,
smeermiddel op basis van lithium, arti-
kelnr. 118401+. Levensmiddelenkwali-
teit: artikelnr. 000140002+.
Universal 3-model
006, 015, 018
030, 040
045, 060, 130
180, 220
210, 320
01/2018
Voordat u de poortaansluitingen naar de pomp loskoppelt:
•
sluit de aanzuig- en afvoerkleppen;
•
laat de pomp leeglopen en maak deze schoon of spoel deze
uit, indien nodig;
•
ontkoppel of schakel de elektrische voeding uit en vergrendel
alle voeding.
Smering van de aandrijving
Raadpleeg de handleiding van de fabrikant die bij de aandrijving
werd geleverd voor de correcte smering van de aandrijving en de
periodiciteit.
Tandwielen
De tandwielen worden in de fabriek gesmeerd met tandwielolie,
met een hoeveelheid als getoond in Tabel 3 op pagina 27. Ver-
vang de olie elke 750 uur. Agressieve wasoplossingen of
extreme bedrijfsomstandigheden kunnen een regelmatiger sme-
ring vereisen.
Wanneer de pomp niet in bedrijf is, is het tandwieloliepeil juist
wanneer het oliepeil zichtbaar is in het kijkglas. Controleer het
oliepeil regelmatig.
Wanneer de pomp in bedrijf is, kan het moeilijk zijn om het olie-
peil vast te stellen, omdat dit er troebel uit kan zien.
Universal 3-pompen worden geleverd met een oliepeil op de
hoogte van of iets boven het kijkglas.
Lagers
De lagers worden in de fabriek gesmeerd met vet. Smeer deze met
de hoeveelheid als getoond in Tabel 3 op pagina 27. Smeer de
lagers elke 750 uur. Agressieve wasoplossingen of extreme
bedrijfsomstandigheden kunnen een regelmatiger smering vereisen.
Overtollig vet zal zich in de tandwielkast ophopen. Verwijder dit
via de ontstoppingsopening die met een kunststoffen plug wordt
afgedekt (Afbeelding 27, onderdeel 48). Controleer de ontstop-
pingspluggen op ophopingen van tandwielolie.
Het behoort tot de goede praktijken om dit gedeelte elke keer
wanneer u de pomp smeert, te reinigen. Als gevolg van conden-
satie of agressieve wasoplossingen kan water zich verzamelen in
de tandwielkast. Maak dit gedeelte vaker schoon wanneer
u water in de tandwielkast vindt.
Tabel 3: Smeerhoeveelheden
Oliecapaciteit (tandwielen)
Boven-
Zijdelingse
of onderkant
montage
1,3 oz (40 ml)
3,3 oz (100 ml)
2,0 oz (60 ml)
4 oz (120 ml)
6,0 oz (170 ml)
9,5 oz (280 ml)
11 oz (320 ml)
20 oz (600 ml)
17 oz (500 ml)
44 oz (1300 ml)
95-03103
Hoeveelheid vet (per lager)
Voorkant
Achterkant
0,37 oz (11 ml)
0,13 oz (4 ml)
0,60 oz (18 ml)
0,21 oz (6 ml)
0,84 oz (25 ml)
0,76 oz (22 ml)
1,33 oz (39 ml)
1,03 oz (30 ml)
1,96 oz (58 ml)
1,16 oz (34 ml)
Onderhoud
Pagina 27
