Universal 3-pomp van het merk Waukesha Cherry-Burrell

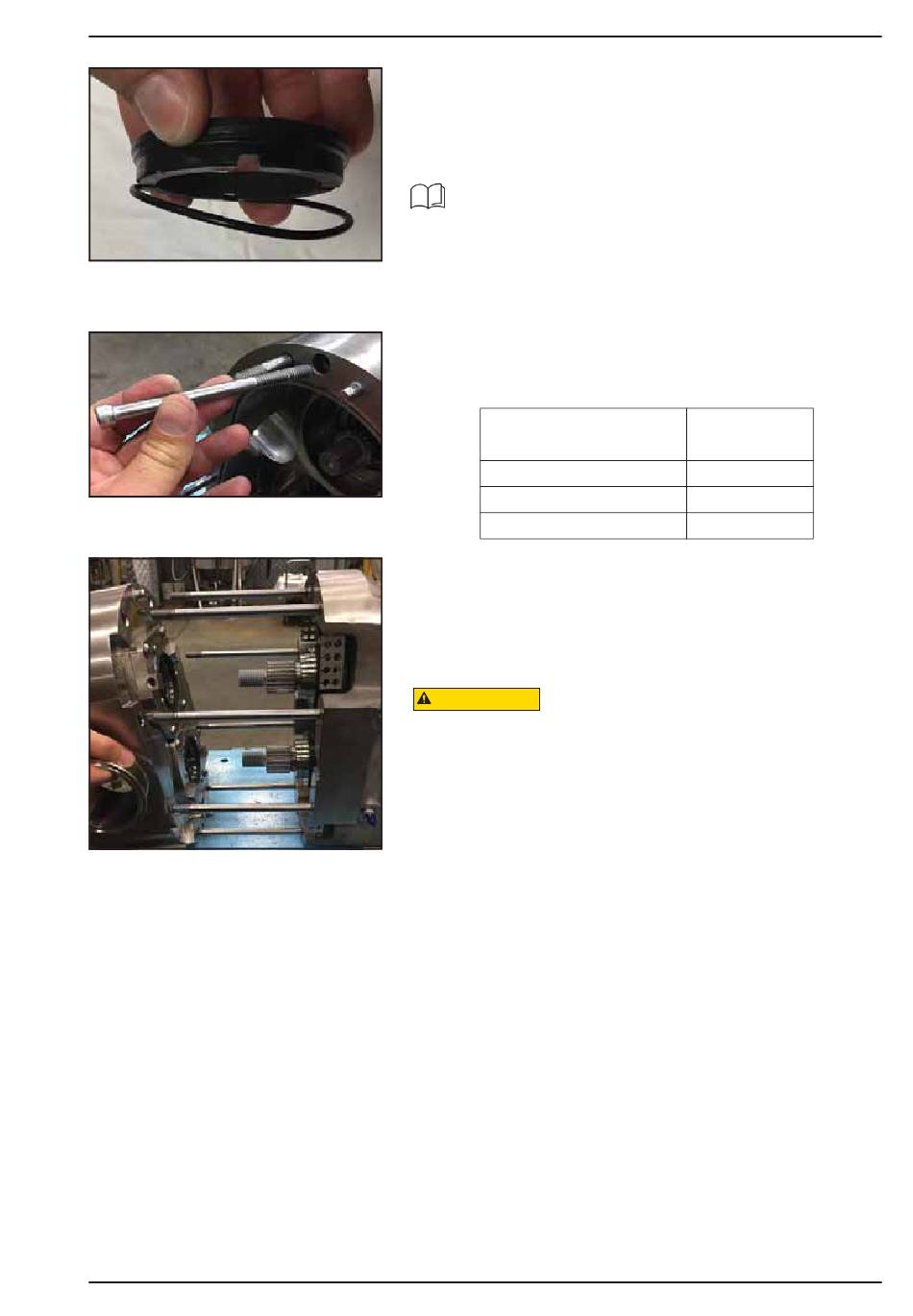

Afbeelding 41 -
O-ring vaste afdichting
Afbeelding 42 - De borgschroeven
van het huis verwijderen
Afbeelding 43 -
Het pomphuis verwijderen
01/2018
4. Verwijder de O-ring van de vaste afdichting van de vaste
afdichting.
OPMERKING: De O-ring raakt normaal gesproken los bij het
verwijderen van de afdichting volgens stap 3.
De afdichtingen en O-ringen aan de productzijde van een
mechanische afdichting van het model U3 kunnen worden
vervangen zonder het pomphuis te verwijderen.
Ga naar 'De glijdringafdichting en vaste afdichting aan de
productzijde plaatsen' op pagina 61 wanneer u alleen deze
onderdelen wilt vervangen of hieraan onderhoud wilt
uitvoeren.
Pomphuis verwijderen
1. Verwijder de twee borgschroeven van het huis.
Tabel 6: Grootte moersleutel borgschroeven huis
Model
006, 015, 018, 030, 040
045, 060, 130
180, 220, 210, 320
2. Verwijder het huis van de tandwielkast. Gebruik indien nodig
een kunststof hamer om het huis van de tandwielkast te tik-
ken, totdat de deuvels loskomen uit de bussen.
3. Schuif het huis direct van de bouten van het huis om te voor-
komen dat de onderdelen van de mechanische afdichting
beschadigd raken.
VOORZICHTIG
Gebruik een hijsband die door de poorten aan beide zijden van
de behuizing wordt geleid om de behuizing van een 130, 180,
210, 220 of 320-U3 op te tillen.
4. Plaats het huis op een beschermd oppervlak, met de afdich-
tingen naar boven om deze te beschermen.
OPMERKING: Lees verder voor een enkelvoudige mechanische
afdichting. Voor een dubbele mechanische afdichting, zie pagina 43.
95-03103
Onderhoud
Grootte
moersleutel
3/16"
1/4"
5/16"
Pagina 35
