Universal 3-pomp van het merk Waukesha Cherry-Burrell

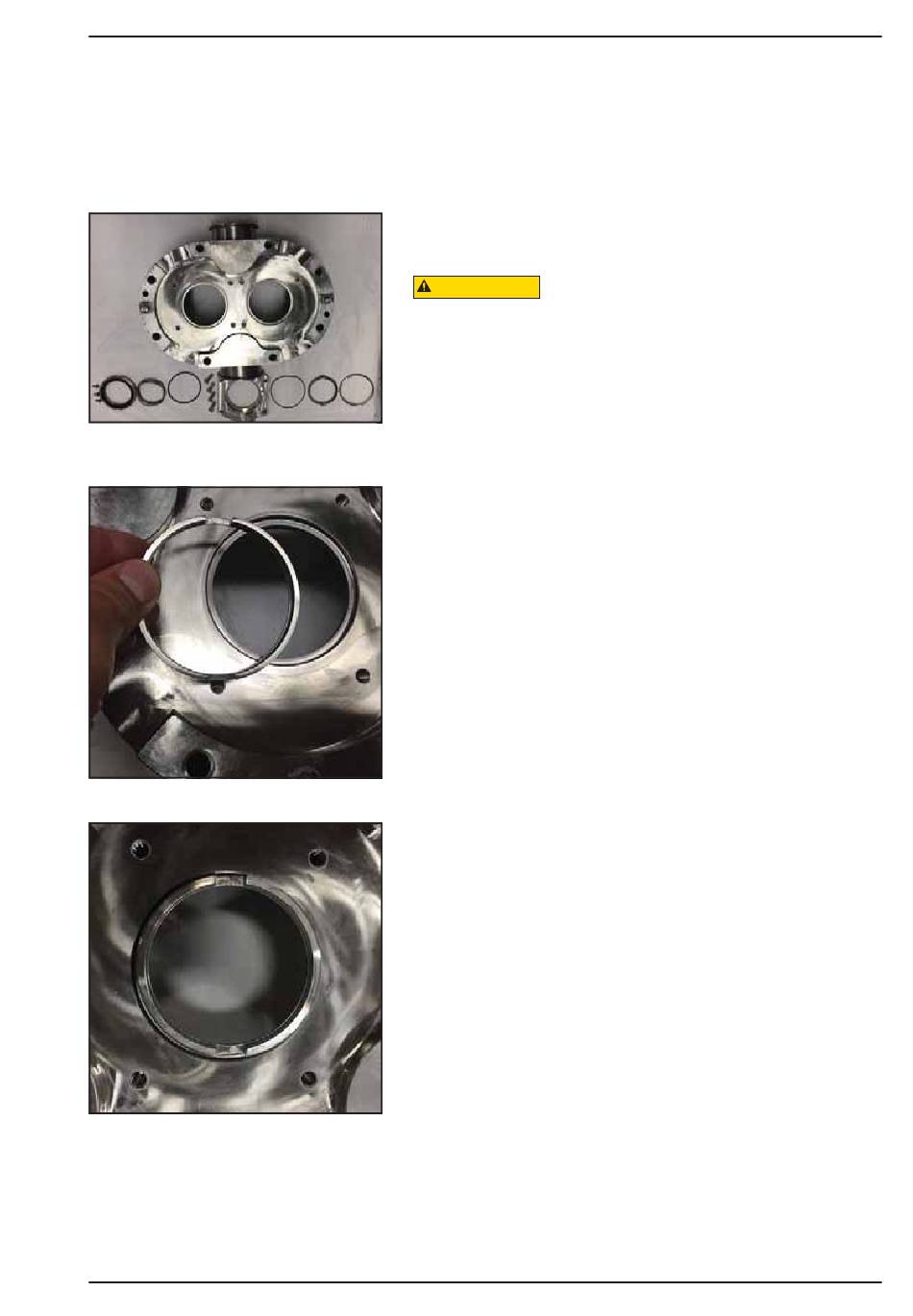

Afbeelding 80 - Dubbele mechanische
afdichting (getoond is de 040-U3)
Afbeelding 81 - De asring plaatsen
Afbeelding 82 - De asring plaatsen
01/2018
De 130-U3 en kleinere pompen:
afdichtingsonderdelen plaatsen
(dubbele mechanische afdichting)
OPMERKING: Zie pagina 54 voor een dubbele mechanische
afdichting op de 180-U3 en grotere pompen. Zie pagina 38 voor
een enkelvoudige mechanische afdichting.
1. Leg de benodigde onderdelen voor elke afdichting bij elkaar
(Afbeelding 80 toont de onderdelen voor één afdichting, op
een 040-U3-pomp).
VOORZICHTIG
Gebruik een hijsband die door de poorten aan beide zijden van
de behuizing wordt geleid om de behuizing van een 130, 180,
210, 220 of 320-U3 op te tillen.
2. Plaats de asring met de openingen naar u toe, zoals getoond
in Afbeelding 81.
OPMERKING: Zorg dat de openingen in de asring haaks op
de poorten staan en in lijn zijn met de boorgaten. Zie Afbeel-
ding 87 op pagina 49.
3. Afbeelding 82 toont de geplaatste asring.
95-03103
Onderhoud
Pagina 47
