Creality Neo-serie Handleiding

Onderdelenlijst

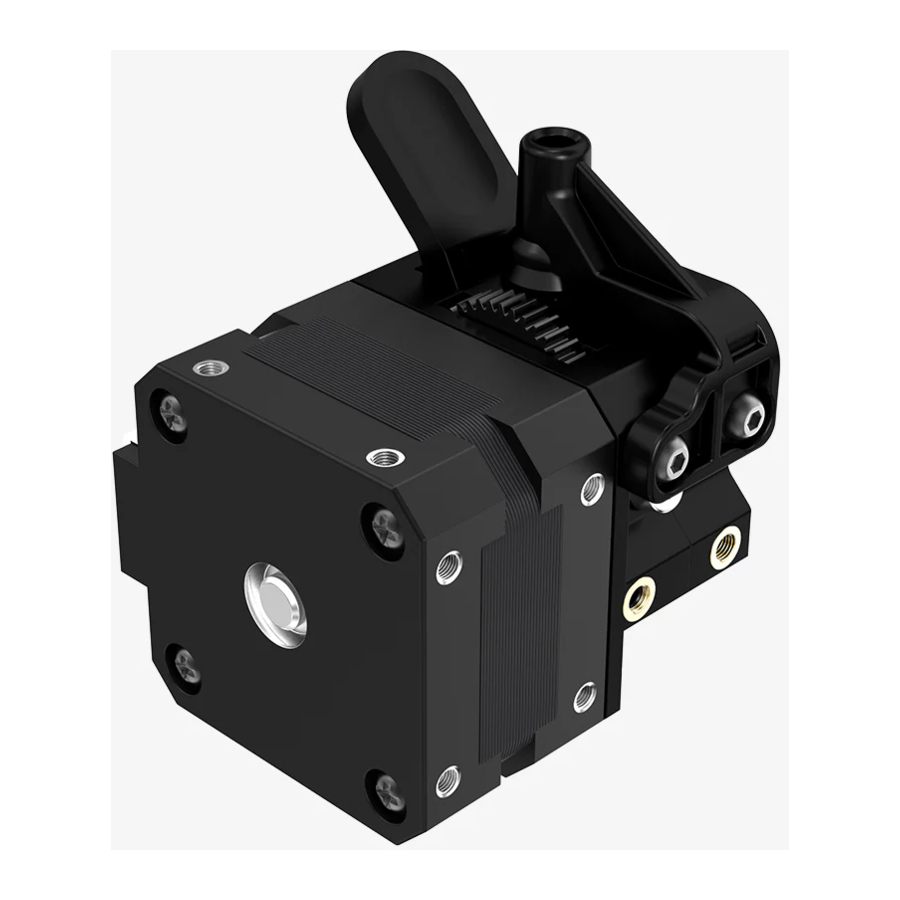

1. Sprite extruder *1
2. Montageonderdeel *1
3. Isolatiekolom *2
4. Teflonbuis *1
5. M3*8 zeskantkopbout*2
6. Motorverlengkabel
7. Kabelbinders

Installatiestappen

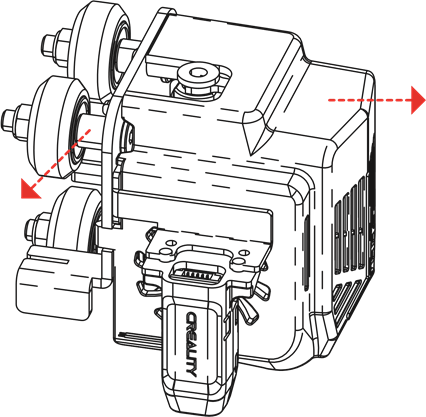

1. Verwijder de isolatiekolom, Teflonbuis en behuizing van de hotend.

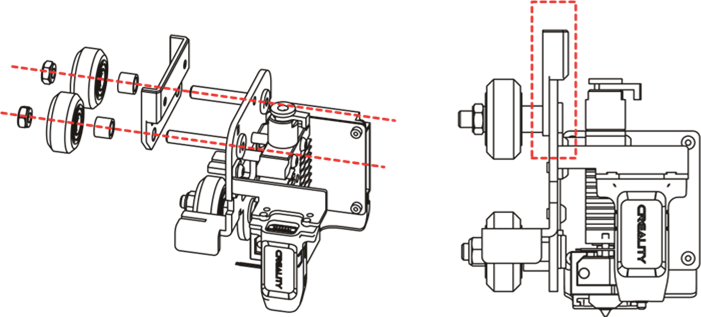

2. Plaats het montageonderdeel en de isolatiekolommen in de kit in de M5-schroeven in volgorde, installeer vervolgens het originele V-wiel en de moeren en draai ze vast.

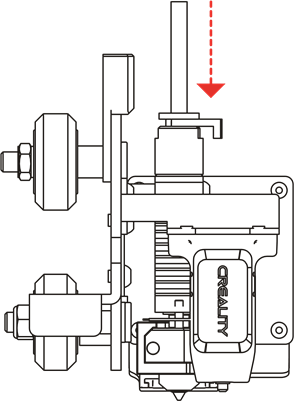

3. Steek de Teflonbuis met kracht in de hotend en de Teflonbuis moet op de juiste lengte worden afgesneden (85,3 mm wordt aanbevolen, als er een verandering is in de heatbreak of hotend, kan deze worden aangepast aan de werkelijke situatie). Zorg ervoor dat de sneden gelijkmatig zijn aan beide uiteinden van de Teflonbuis.

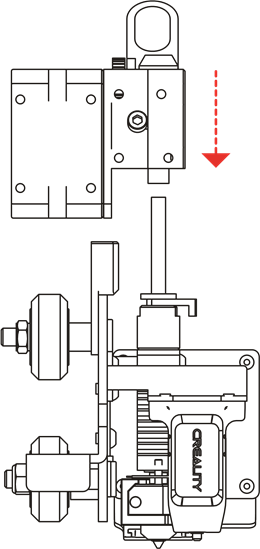

4. Installeer de Sprite extruder van boven naar beneden in het montageonderdeel, zoals weergegeven in de afbeelding, en steek de Teflonbuis in de uitlaat van de Sprite extruder.

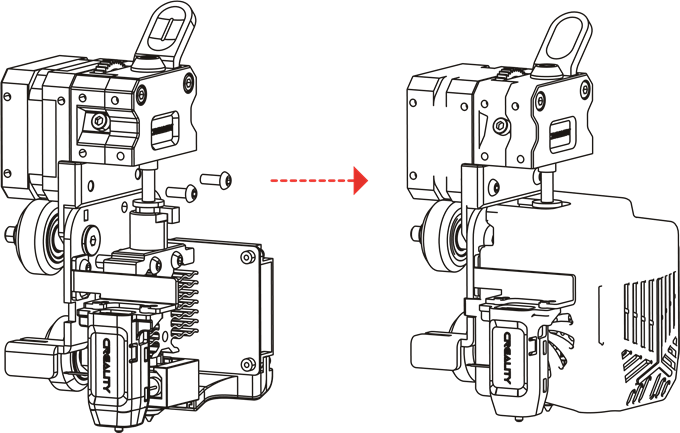

5. Zet de Sprite extruder en het montageonderdeel vast met twee M3 * 8 schroeven. Installeer vervolgens de standaard hotend-behuizing.

6. Sluit de motorverlengkabel in de kit aan op de originele extrusiemotorkabel van de printer en sluit vervolgens het andere uiteinde aan op de stappenmotoraansluiting van de Sprite extruder.

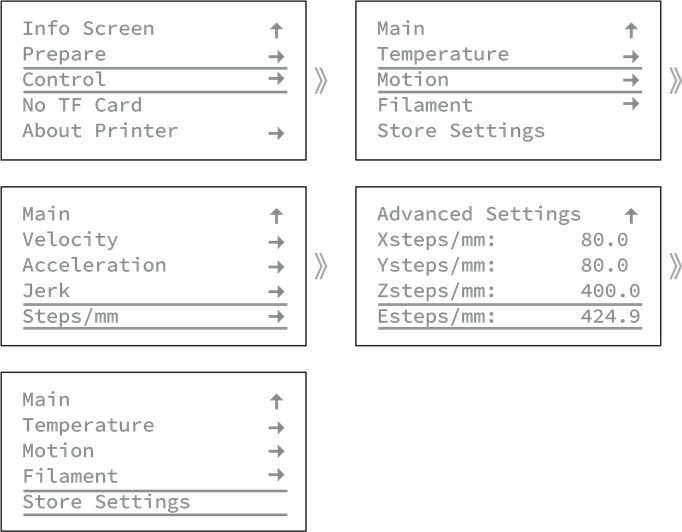

7. Pas de Esteps-waarde van de printer aan op 424,9 (de waarde is slechts ter referentie en kan worden verfijnd op basis van de werkelijke afdruksituatie) en klik vervolgens op "Store Settings" (Instellingen opslaan).

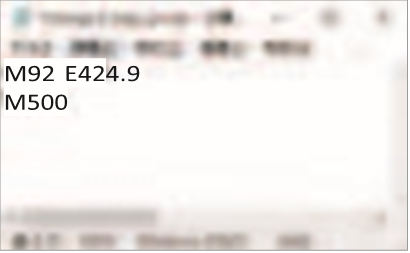

Als de printer het aanpassen van de Esteps-waarde naar 424,9 niet ondersteunt, kunt u een nieuw tekstbestand (txt) maken en "M92 E424.9" in de tekst typen, op Enter drukken om verder te typen "M500". Sla het bestand op als de gcode-indeling en kopieer het naar de TF-kaart. Plaats de TF-kaart in de printer en klik om dit bestand af te drukken. Op dit moment is de Esteps-waarde van de printer aangepast naar 424,9.

Tips:

1. Na de installatie moet het printplatform opnieuw worden geëgaliseerd.
2. De zijdelingse stelschroef op de Sprite Extruder Pro kan de klemgraad tussen het extrusietandwiel en het filament aanpassen, voorwaartse aanpassing is vastdraaien en achteruit losdraaien.
3. De terugtrekafstand moet minder zijn dan 3 mm.
