Montage en bedrading
Opmerking:
Zie Appendix A Technische specificaties voor overwegingen omtrent de afstanden van de
bekasireneing en de aarding.
Bevestiging van de LightSYS behuizing aan de muur
De LightSYS heeft een ultramoderne polycarbonaat of metalen behuizing die bestaat uit een
achter- en voorkant die voorzien zijn van een polycarbonaat klikbevestiging voor alle interne
componenten.
De muur voorbereiden voor bevestiging van de kast
1.
Haal de subassemblages uit elkaar door op de ronde polycarbonaat
vergrendelingklemmen aan beide kanten in te drukken zodat de voorkant
vrijkomt.
2.
Houd de bevestigingsklem tegen de muur als een sjabloon en markeer de
locaties voor de bevestigingsgaten (4 bevestigingsgaten en een optioneel
gaatje voor het beveiligen van de sabotage beveiligingsklem).
3.
Boor de gewenste bevestigingsgaten en plaats de schroefverankering.
AC-adapter en moederbord
De LightSYS krijgt zijn stroom via een AC/DC adapter 100-240V 60/60Hz
14,4V - 1,5A.

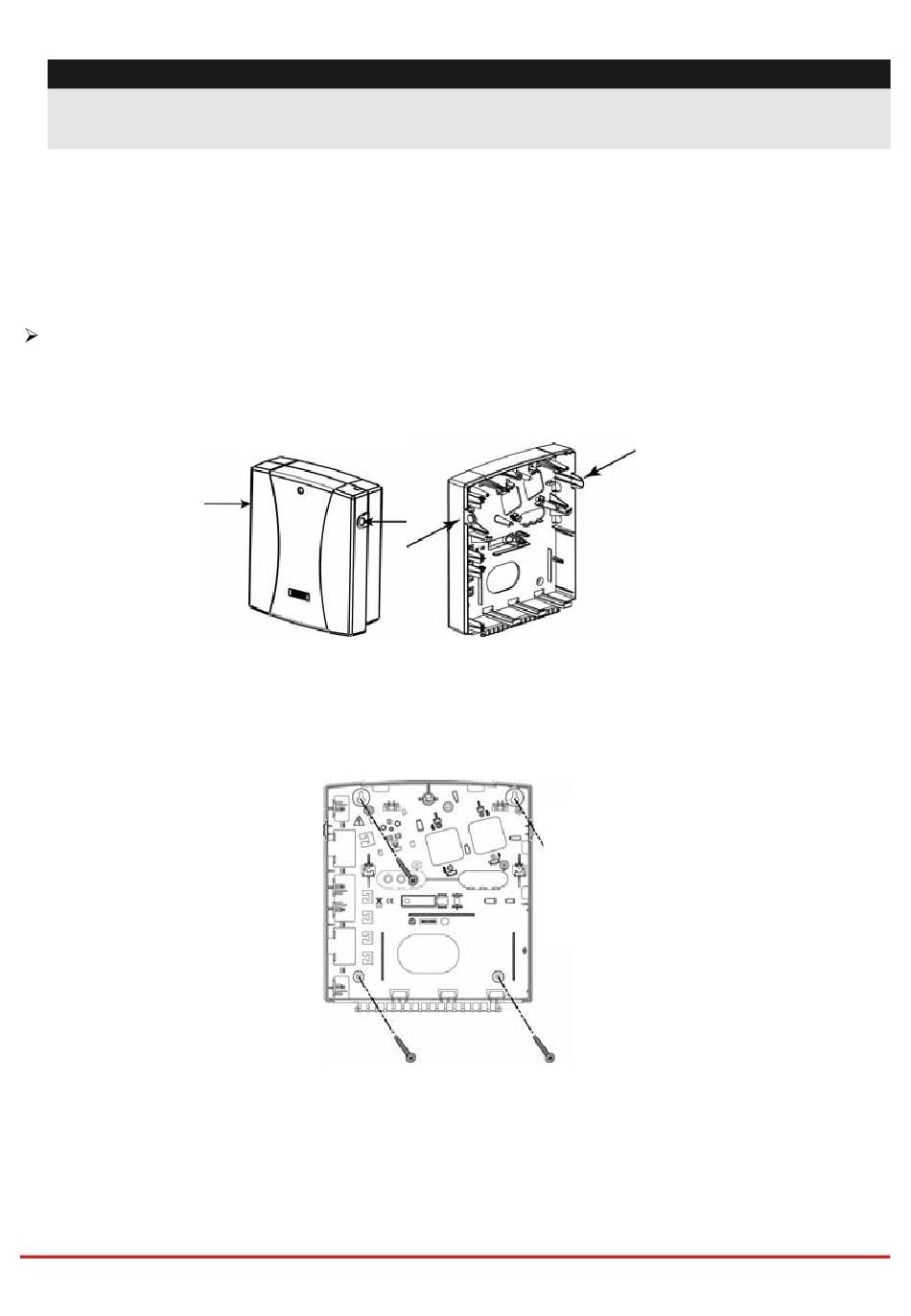

Afbeelding 2-1 vergrendeling
Afbeelding 2-2 Sjabloon voor montage
Pagina 19
Opmerking: Om de LightSYS te
monteren in een metale behuizing
( RP432BM, RP432BM1) gelieve de
instructies te volgen die bij de
behuizing meegeleverd zijn.
