Busapparaten installeren
Opmerking:
Vóór de installatie berekent u het totale stroomverbruik van de aangesloten
apparaten om het maximale stroombereik van de voedingsmodule niet te
overschrijden!
Belangrijk:
Om het risico op een elektrische schok te voorkomen, sluit u alle stroombronnen
af vóór het onderhoud! Onder geen enkele voorwaarde mag de hoofdvoeding
zijn aangesloten op de PCB anders dan via het hoofd klemmenblok.
2.
Plaats de SMPS metalen behuizing op een schone en droge plek, dicht bij de
hoofdvoeding.
3.
Open de SMPS kast door de bevestigingschroeven los te maken.
4.
Als u de kast aan de muur bevestigt, wordt het aanbevolen om Ø4,2mm, 32mm
lengte schroeven (DIN 7981 4.2X32 ZP) te gebruiken.
5.
Sluit het inkomende hoofdvoedingsbedrading aan op de hoofdzekering
klemmenblok.
6.
Bedraad de SMPS-klemmen als volgt:
a. Sluit de busklemmen aan: Sluit slechts drie van de eerste vier klemmen aan
op de linkerkant van de voedingsmodule op de 4-draadsbus van het
moederbord, en wel als volgt:
Kleur
Belangrijk:
Maak GEEN verbinding met de AUX (ROOD) klem vanaf het moederbord.
Dit wordt gebruikt voor de voeding van de uitgaande bus en de erop

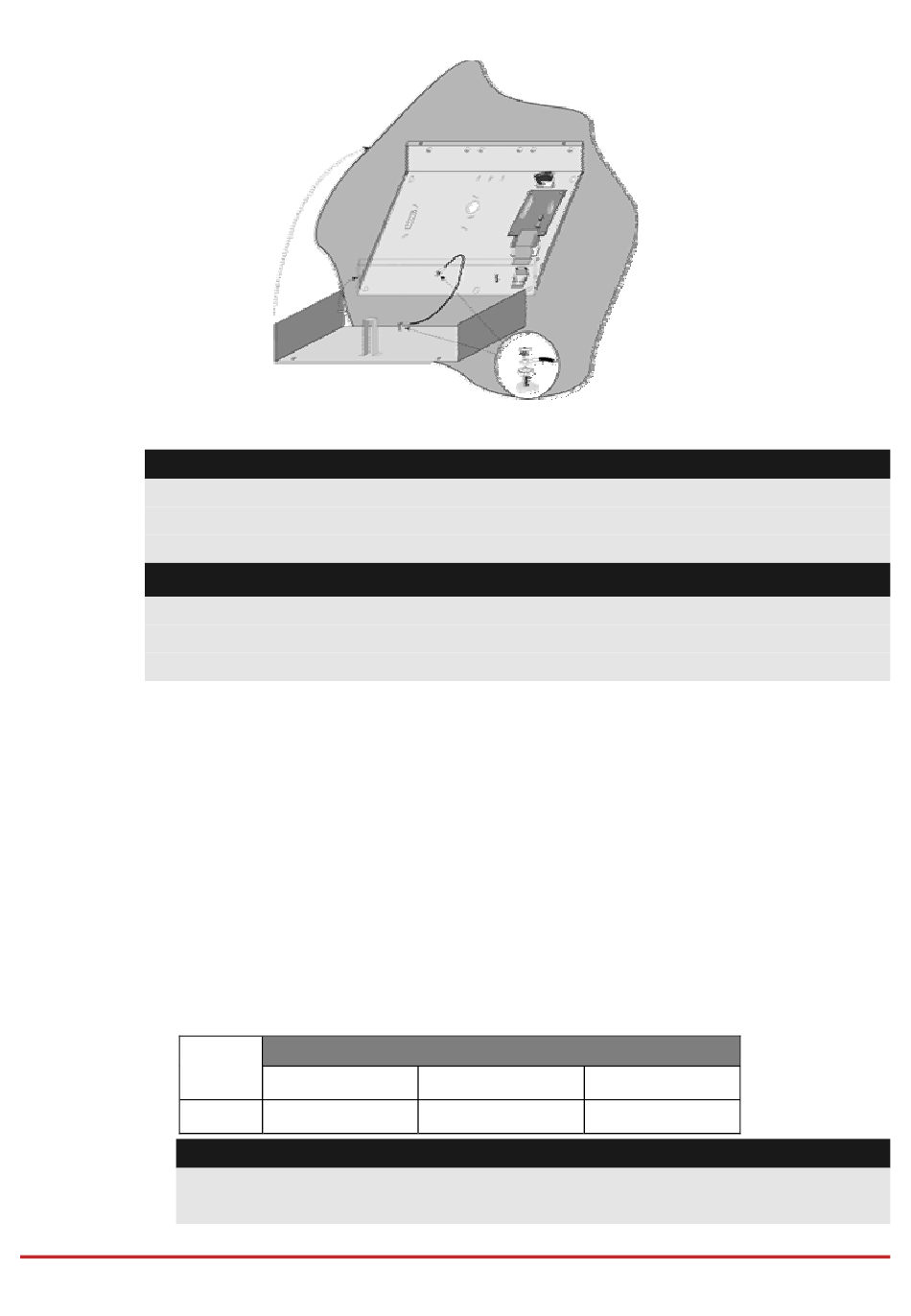

Afbeelding 3-9: SMPS in een metalen kast
Uitbreiding busklemmen
COM
BLK (zwart)
Pagina 43
BUS
BUS
YEL (geel)
GRN (groen)
