Montage en bedrading
Stekkers
Stekker
PLUG 1
Busconnector
PLUG 2
Muursabotage
PLUG 3
Telefoon
PLUG 4
Spraak
PLUG 5
RS-232
PLUG 6
PLUG 7
Accu
Omschrijving
Functie
4-pins busstekker voor eenvoudige aansluiting op de
bus
Gebruikt voor de aansluiting van de optionele
muursabotageschakelaar
Gebruikt voor een lokale telefoonaansluiting (hetzelfde
als de PHONE SET klem)
Gebruik om de geavanceerde digitale spraakmodule
(RP432EV) op de LightSYS aan te sluiten.

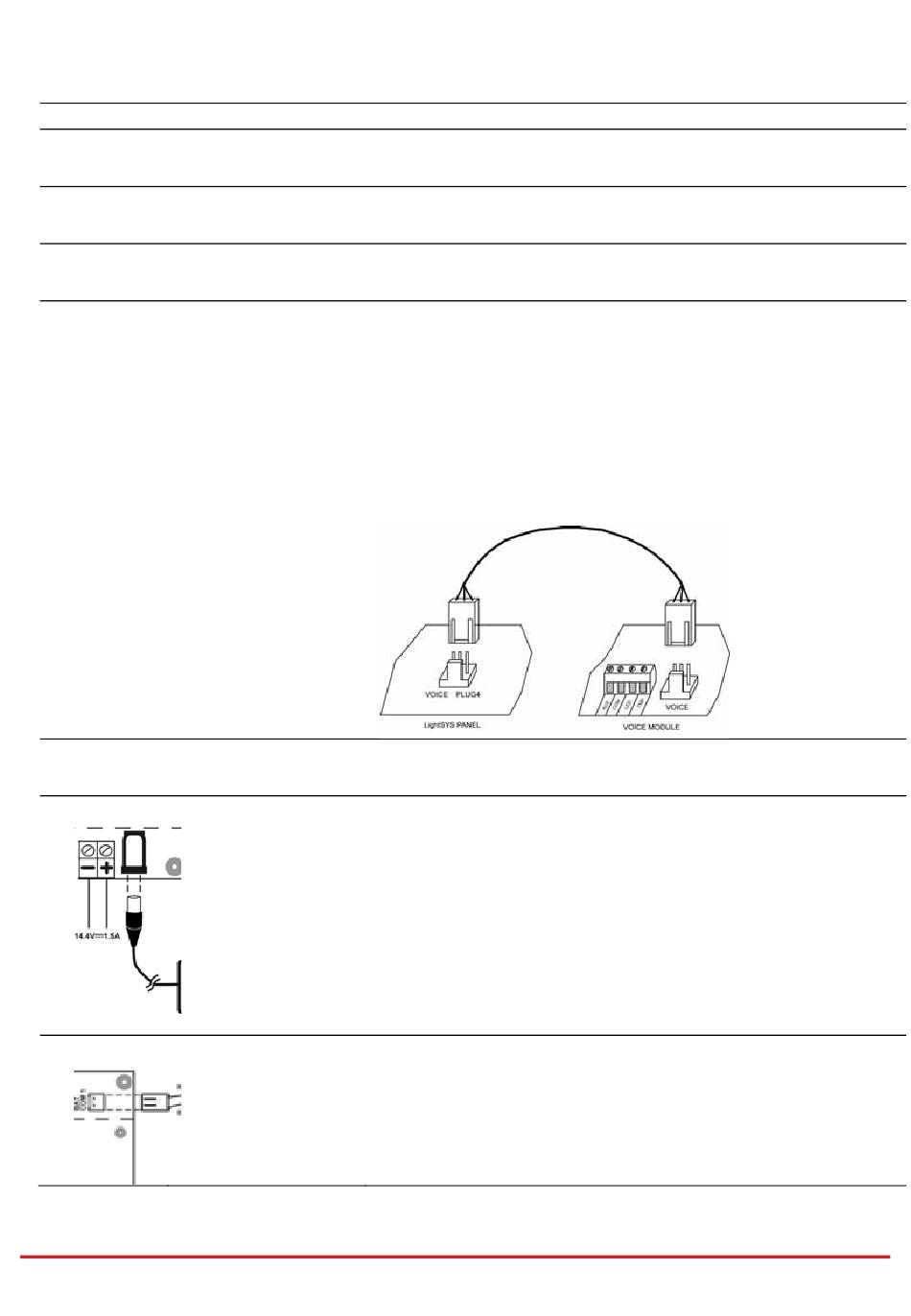

Sluit de spraakmodule aan op de VOICE connector
(PLUG 4) op het moederbord via de meegeleverde
verbindingskasirene. Deze connector verstuurt signalen
van de spraakmodule naar de telefoonlijn tijdens
communicatie op afstand en is essentieel voor de
normale werking van de spraakmodule.
Gebruikt voor lokale communicatie met de
configuratiesoftware. (CS)
Gebruik deze uitgang voor aansluiting van de RISCO
meegeleverde voedingsadapter.
Opmerking: de stekker van de uitgaande stroomsnoer
van de adapter moet afgesneden en bevestigd worden
in de meegeleverde zekering van het klemmenblok (zie
2-3 ) volgens de plaatselijke regelmentering.
Daarnaast kan de voeding ook aangesloten worden op
de LightSYS via de aanliggende (-) en (+) klemmenblok.
Gebruik deze uitgang om de back-up accu aan te
sluiten (niet meegeleverd), type 12 Volt 8.5 Ah.
Bereken steeds de vereiste accucapaciteit volgens de
toegepaste norm.
Pagina 31
