Busapparaten installeren
4.
Stel de wand sabotage schakelaar in (uitsluitend model RP128KP)
5.
Pas de helderheid en het contrast van het LCD-keypad aan met behulp van een
instelling naast de dipswitches. (Model RP128KCL). Bij de modellen RP128KP en
RP432KP wordt dit gedaan door [OK] in te drukken en ingedrukt te houden.
6.
Monteer het deksel terug op het keypad
8 zone-uitbreidingen
De LightSYS zone-uitbreiding (model RP432EZ8) maakt het u mogelijk om uit te breiden. Tot
maximaal drie extra 8-zone-uitbreidingkaarten (voor een totaal van 32 ingangen) kunnen
aangesloten worden op uw LightSYS beveiligingssysteem.

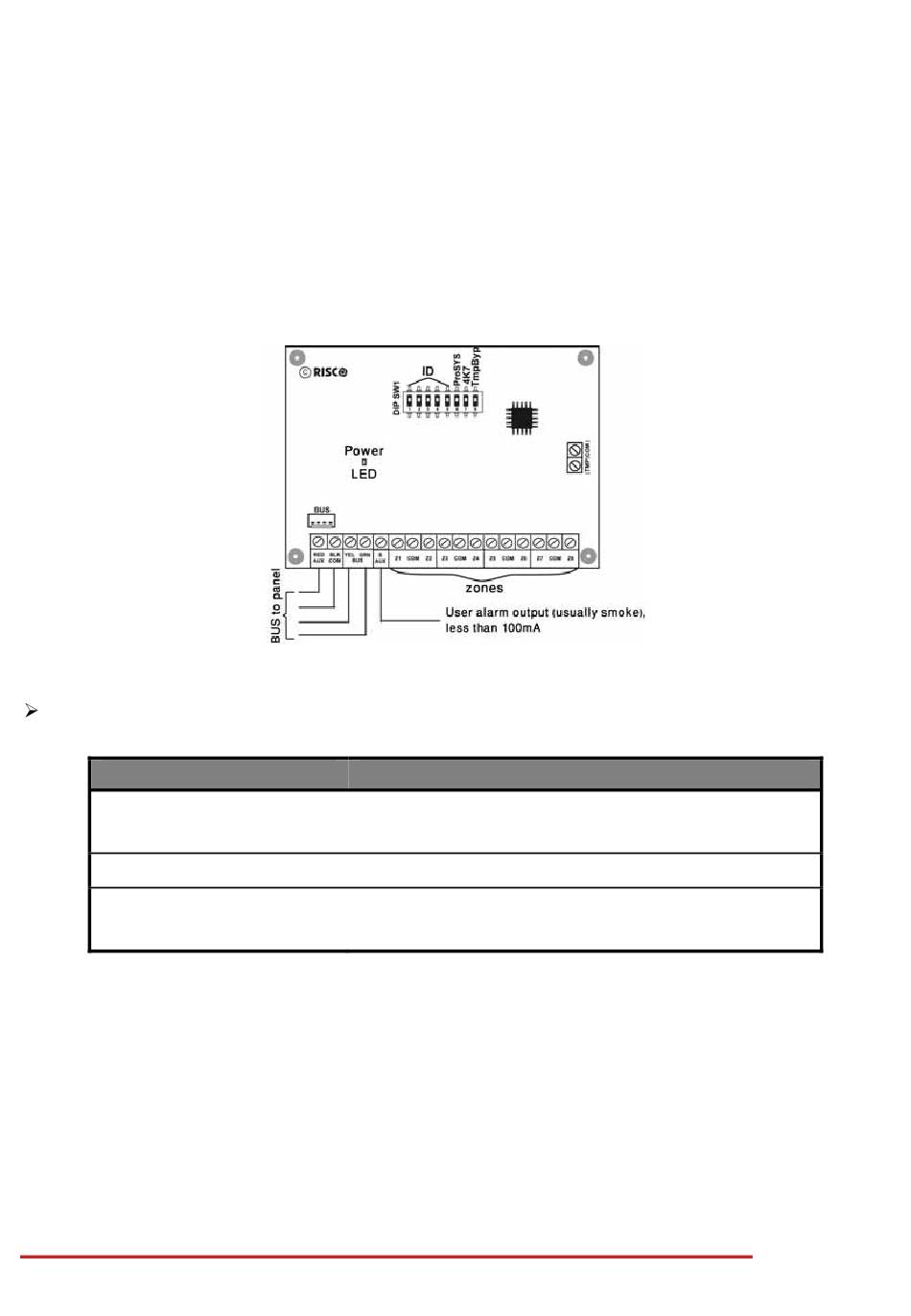

Afbeelding 3-2: Zone-uitbreiding en bevestigingsdiagrammen
De 8-zone-uitbreiding installeren
1.
Stel de Dipswitches als volgt in:
Schakelaar (switch)
Switch 1-5
Switch 6-7
Switch 8: sabotage
Overbruggen
2.
Bedraad de zone-uitbreiding naar de bus
3.
Bedraad de zoneklemmen als volgt:
a. Sluit maximaal acht vastbedrade zones aan met behulp van twisted-pair of 4-
conductor bedrading.
b. Sluit iedere zone aan op de juiste Zone (Z) klem en de desbetreffende COM-klem.
Ieder paar zones deelt een COM-klem. Bijvoorbeeld: Z1 en Z2 delen een COM-
klem, net zoals Z3 en Z4, enzovoort.
Omschrijving
Definieert het ID-nummer van de zone-
uitbreiding
Niet van toepassing
In plaats van een kortsluiting tussen het
TMP/COM klemmenblok
