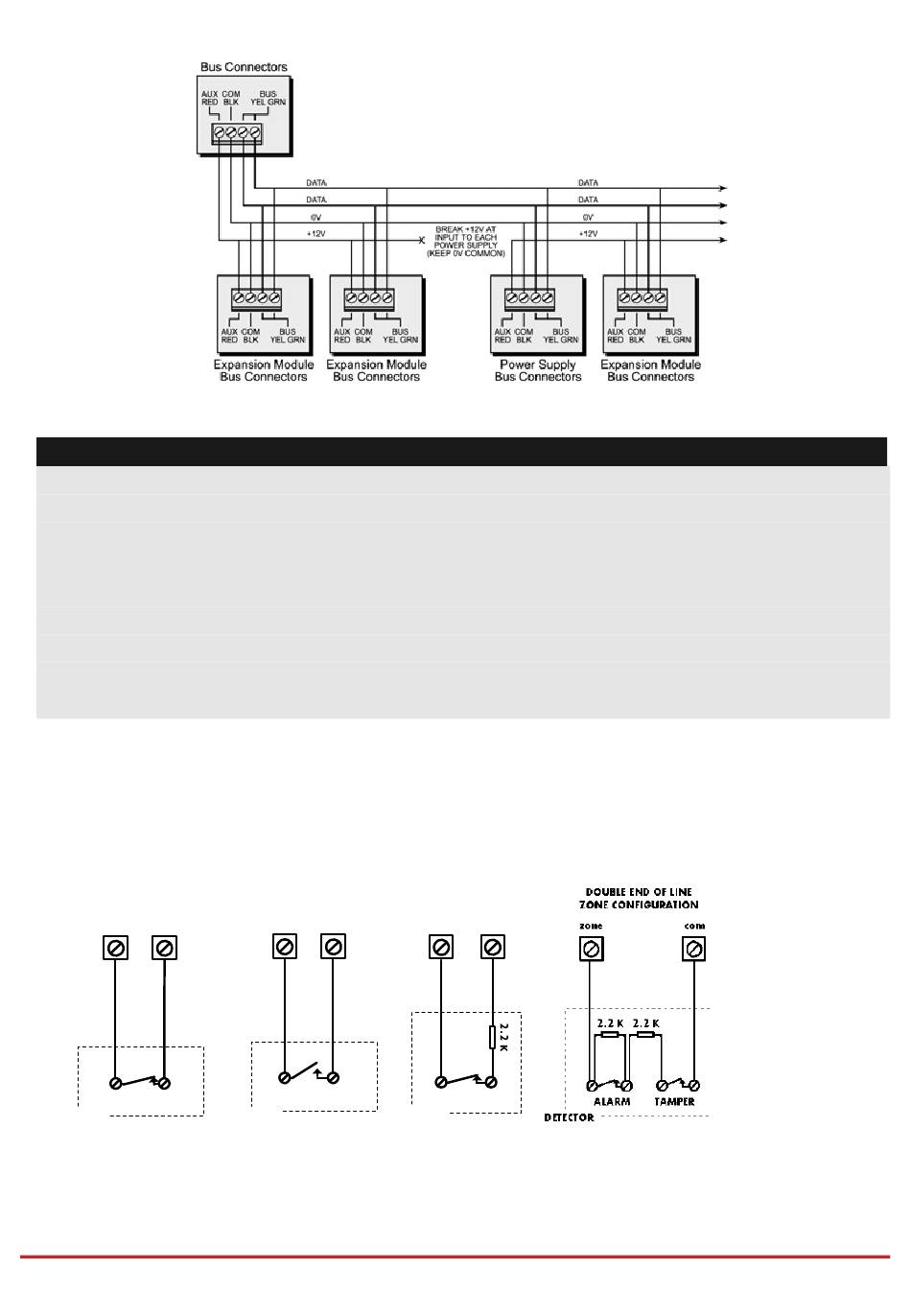

Montage en bedrading
Opmerkingen:
1. Het parallelle bedradingsysteem ondersteunt ster en daisychanin aansluitingen vanaf
ieder punt van de bedrading.
2. De maximaal toegestane bedradinglengte is 300 meter voor alle bussen.
3. Bij communicatieproblemen met de bus, sluit twee 2,2 kΩ weerstanden aan, één aan
ieder uiteinde van de databus klemmen, tussen de groene en gele bedrading.
4. Als u voedingsmodule op afstand aansluit, verbind dan NOOIT de rode draad (+12V)
tussen de voedingsmodule eenheid en de LightSYS.
5. Gebruik bij lange afstanden . de juiste diameter zoals vermeld in de beltabel van de
bedradingsdiameters.
Bedrading zone-ingangen
De volgende afbeeldingen tonen de verschillende mogelijke zoneaansluitingen tussen
het moederbord, de 8-draads zone-uitbreiding of bijvoorbeeld een 4-draads
rookdetector.
NORMALLY CLOSED
ZONE CONFIGURATION
zone
com
ALARM
DETECTOR
Afbeelding 2-7: Busconnectoren klemmenblok
NORMALLY OPEN ZONE
CONFIGURATION
zone
com
ALARM
DETECTOR
DETECTOR
END OF LINE ZONE
END OF LINE ZONE
(N.C CONTACT)
zone
com
zone
ALARM
DETECTOR
Pagina 23
DOUBLE END OF LINE
ZONE CONFIGURATION
(N.O CONTACT)
zone
com
2.2
2.2
K
ALARM
ALARM
DETECTOR
com
2.2
K
K
TAMPER
