Uitgang bedraden
De LightSYS Uitgangen kunnen gebruikt worden voor diverse sturingen. Zoals in
detail uitgelegd in Hoofdstuk 4, 3 Uitgangen, u kunt de gepersonaliseerde uitgang op
diverse manieren programmeren. Zie voor aanvullende details pagina 38.

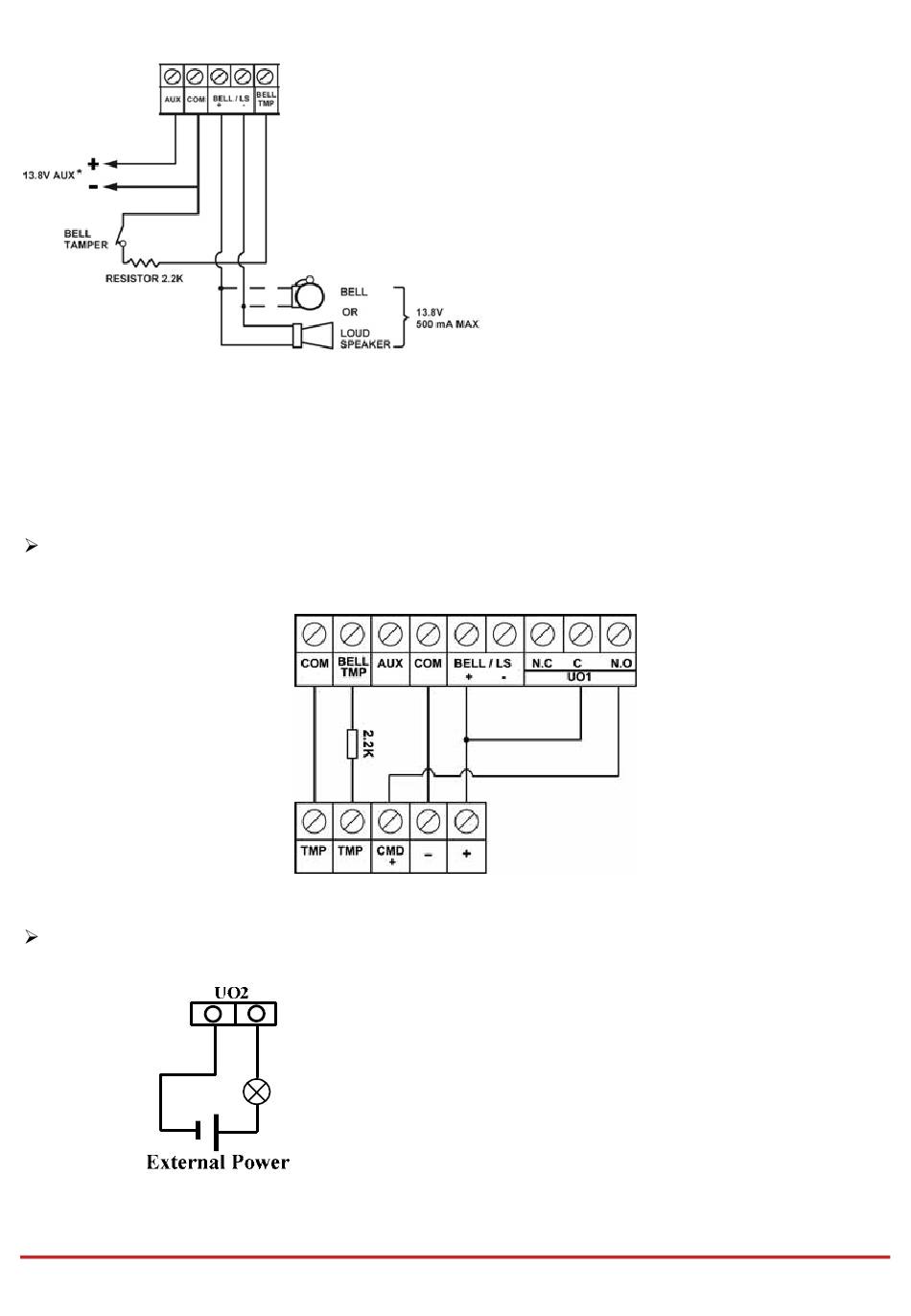

Uitgang 1 bedraden:
Uitgang 1 kan worden gebruikt om een sirene of een andere apparaat met eigen
voeding te activeren.
Uitgang 2-4 bedraden:
Sluit het apparaat aan op de PU's zoals hieronder afgebeeld:
Afbeelding 2-8: PU1 voor zelfgevoed toestel.
Pagina 26
Montage en bedrading
+ BELL: belPositieve stuurspanning
van de Sirene (SAB)
- LS: Negatieve stuurspanning van
de Sirene (SAB)
BELL TMP: belVoor de tamperlus
van de Sirene tov COM met EOL
weerstand 2.2kOhm.
