Montage en bedrading
MuursabotageMuursabotage (optioneel)
De muursabotage schakelaar is een optionele functionaliteit die voorzien is voor extra
beveiliging. Als de LightSYS verwijderd wordt van de muur, zorgt de schroef ervoor dat het
geperforeerde gedeelte van de plastiek steun en het daaraan verbonden sabotagemechanisme
breekt en aan de muur bevestigd blijft. Als gevolg daarvan komt de sabotageschakelaar aan
de achterkant vrij en wordt een alarmmelding gegenereerd. Om deze functionaliteit te laten
werken, gaat u als volgt te werk:
1.
Schuif het sabotagemechanisme (vanaf rechts) op de voorzien plaats en klik dit vast.
Het metalen lipje steekt uit naar het bevestigingsgat van de schroef.
2.
Nadat de behuizing van de LightSYS met schroeven aan de muur wordt bevestigd,
schroeft u een extra schroef door het voorzien gat van dit sabotragemechnisme
waardoor het metalen lipjeertegen steunt. (de bevestigingsklem die u hebt
ingestoken in stap 2 op pagina 19)
3.
Bevestig de sabotagebedrading aan het moederbord PLUG2 (p. 30).
De muursabotage schakelaar bevindt zich aan de achterzijde van de behuizing en wordt
continu ingedrukt door het gedeelte afgebeeld in Afbeelding 2-9: Sabotagefunctie achterkant.
Opmerking:
Als er geen sabotagemechanisme wordt gebruikt, stelt u DIP switch 4 op ON. (zie pagina
32)

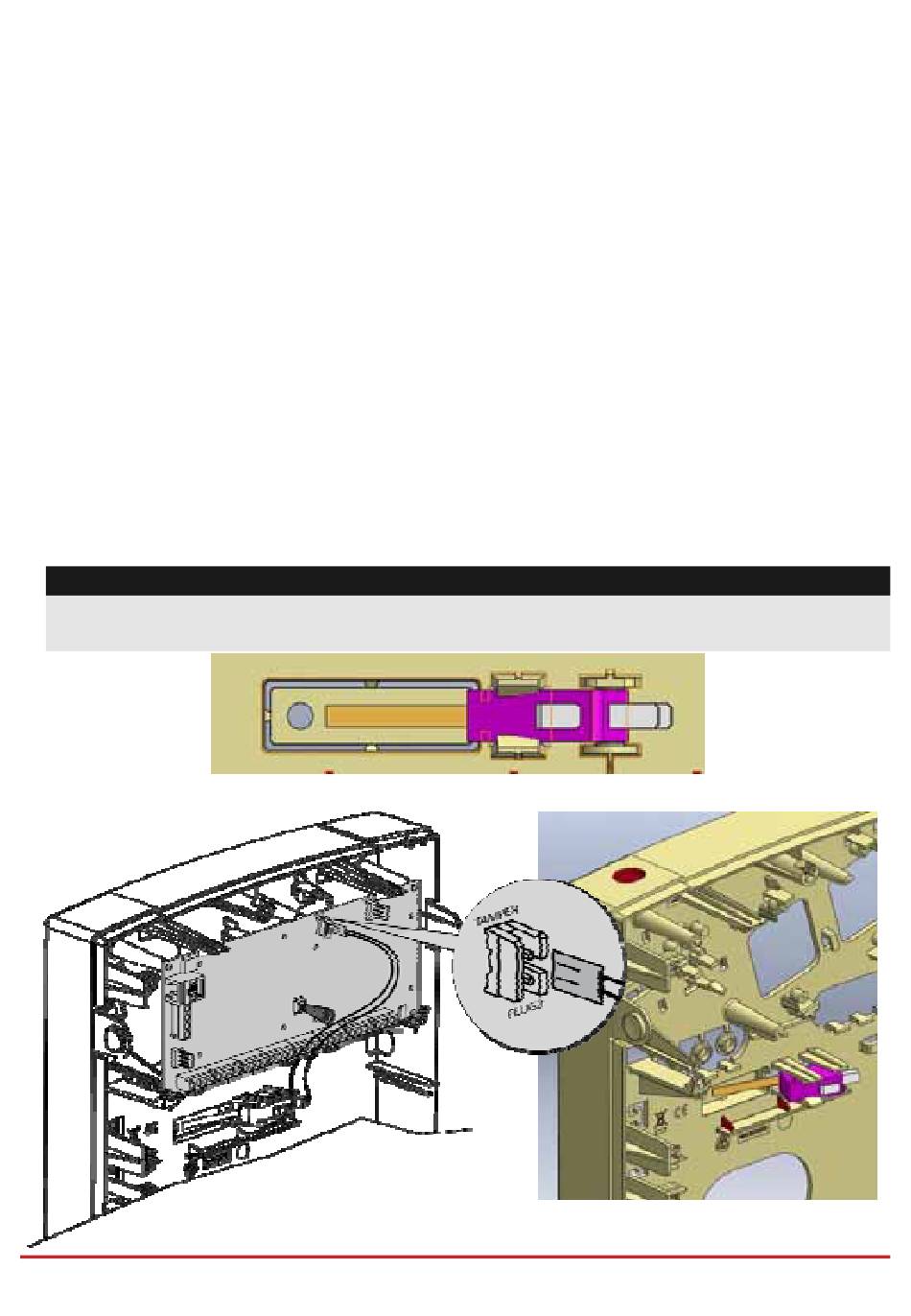

Afbeelding 2-9: Sabotagefunctie achterkant
Pagina 27
