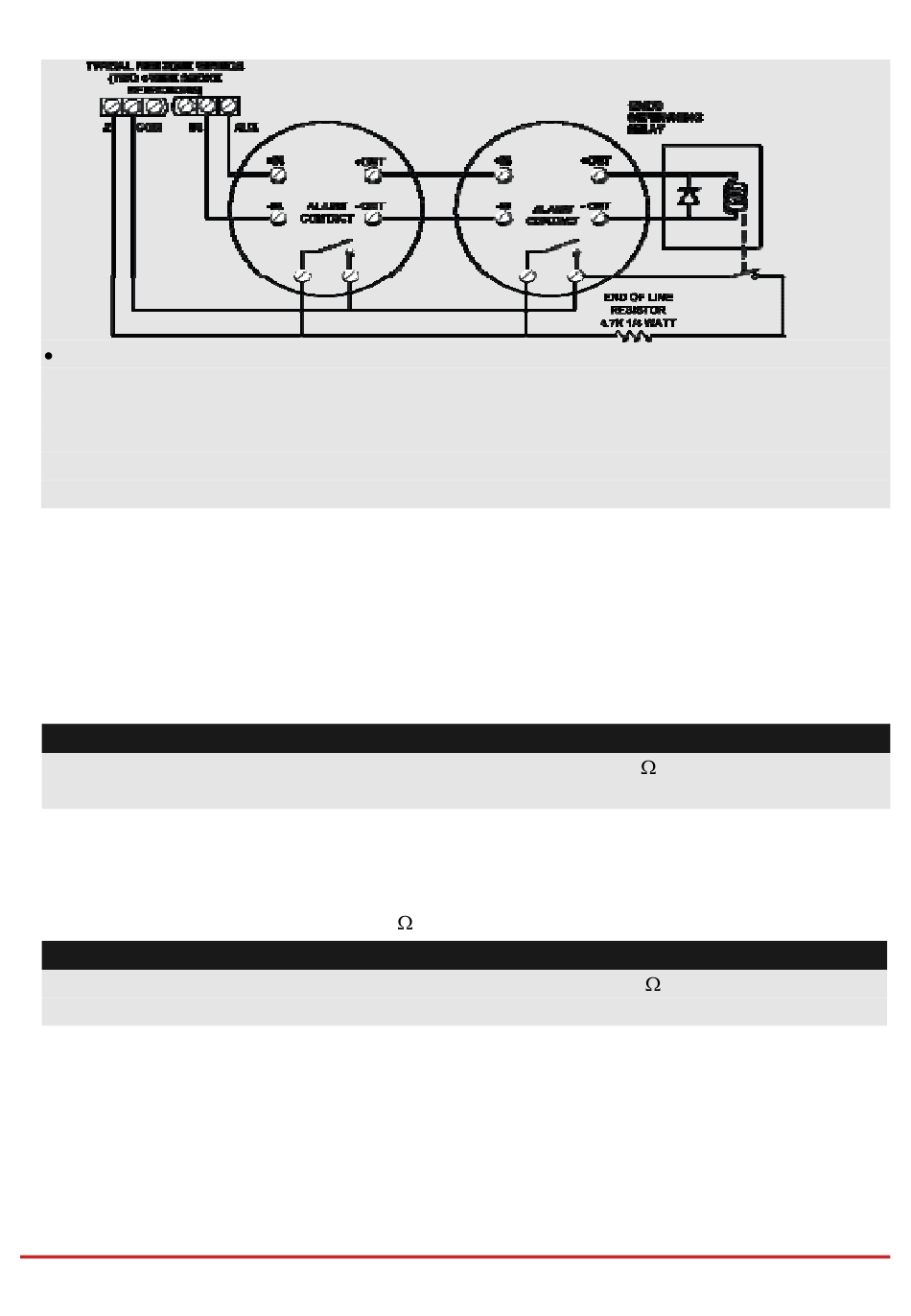

Montage en bedrading
Om een mogelijke spanningsval als gevolg van te hoge sireneasting of te hoge afstand
te voorkomen, zorgt u ervoor dat u de juiste diameter gebruikt (zie de beltabel van
bedradingsdiameter) Om uw vermogen van uw voedingsmodule te vergroten indien u
meerdere apparaten gebruikt, kunt u de optionele voedingsmodule uitbreidingmodule
gebruiken (zie de paragraaf bedrading voedingsmodule uitbreidingsmodules, pagina
44)
Interne Sirene bedraden
De Bell/LS klem levert stroom aan de interne sirene. Let op de polariteit als u een intern
geluidsapparaat aansluit.
Het is belangrijk om de BELL/LS Dipswitch SW1 (zie pagina 32) correct in te stellen. De
instelling verschilt afhankelijk van het gebruikte type interne sirene.
Aan deze klem mag maximaal 500mA worden afgetakt.
Opmerking:
Om problemen met de bel lus te voorkomen, gebruikt u een 2,2K weerstand ( als er geen
aansluitingen op een interne sirene worden gemaakt.)
BelZelfgevoede sirene bedraden
Sluit de beltamper van de sirene aan op de BELL TMP en COM klemmen op het
moederbord met behulp van een 2,2K weerstand in serie geschakeld.
Belangrijk:
Als u de klem TMP BELL NIET gebruikt, zorg dan dat u een 2,2K weerstand aansluit
(weerstandskleuren: rood, rood, rood) tussen TMP en COM.
