Hoofdstuk 3. Busapparaten installeren
Dit hoofdstuk beschrijft Busuitbreidingen installeren
, p.36, bevattende:
-
Keypads8 zone uitbreiding dekselterug op het keypad
-
Programmeerbare Uitgangen
-
Draadloze ontvanger
-
3 A voedingsmodule
-
Digitale spraakmodule
-
Sirenes
-
Busdetectoren aansluiten
-
Enkelvoudige zone-uitbreiding
-
Installatie voltooien
Voor meer gedetailleerde beschrijving van elk onderdeel, verwijzen we naar de bijgeleverd
handleiding.
Busaansluiting
Ieder busapparaat heeft 4 busklemmen. De aansluitingen zijn bij voorkeuer met
kleurgecodeerde bedrading te voorzien, en wel als volgt:
AUX ROOD: +12V DC voeding
COM ZWART: 0V
gemeenschappellijk
Sluit ieder busapparaat dat nodig is voor de installatie aan met behulp van de busaansluiting.
Opmerkingen:
1.
Het bedradingsysteem ondersteunt daisychain aansluitingen vanaf ieder punt langs de
bedrading.
2.
De maximaal toegestane bedradinglengte is 300 meter voor alle aftakingen van de bus.
3.
Bij communicatieproblemen met de bus, sluit u twee 2,2 KΩ weerstanden aan, één aan
ieder uiteinde van de gegevensbus klemmen, tussen de groene en gele draden.
BUS GEEL:
BUS GROEN: data

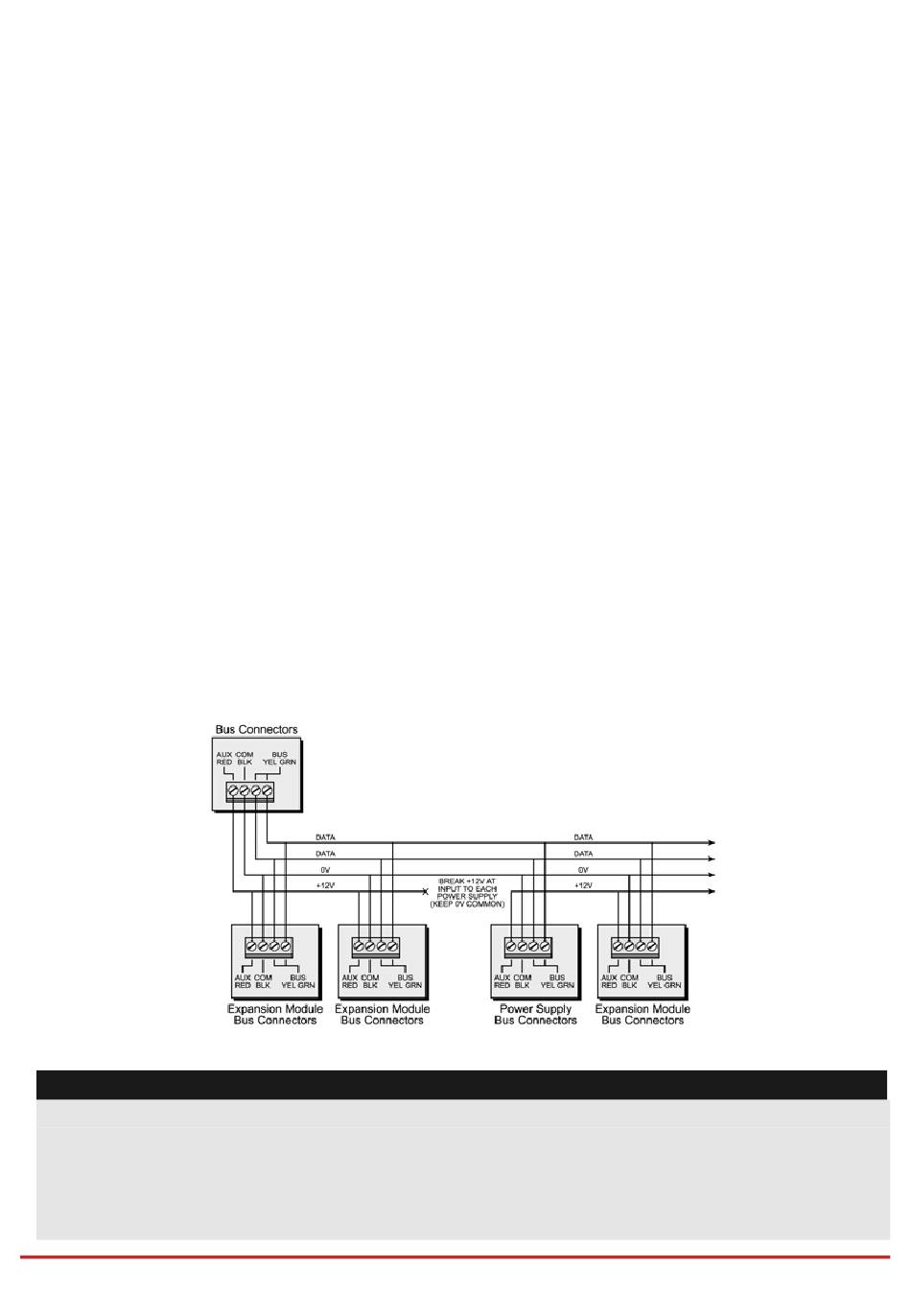

Afbeelding 3-1: Busconnectoren klemmenblok
Pagina 34
Busapparaten installeren
data
