Sluit de apparaten aan op de uitgangsklemmen (12VDC @ 1A maximaal;
8.
spanningslooscontact). Zie Afbeelding
Voorziening Uitgangsmodule)
10. Bevestig de draadloze ontvanger op de achterkant.
11. Monteer de bevestigingschroef.
12. Sluit de voorklep. Gebruik het schroefkapje dat u bij stap 3 eruit had getrokken
aan de achterkant .
Opmerking:
Zie voor aanvullende programmeer- en configuratie-instructies 5IN1424 draadloze
ontvanger 432 Installatie-instructies.
3 A voedingsmodule
De 3A geschakelde voedingsmodule (SMPS) bevestigen
1.
Bevestig de SMPS en de back-up accu in een metalen kast.
Belangrijk:
De SMPS mag uitsluitend door gekwalificeerd personeel worden onderhouden!
Tenzij in onderhoud, moet de SMPS kast te allen tijde met schroeven gesloten
blijven!
Gebruik uitsluitend veiligheidgekeurde bedrading in overeenstemming met de
nationale of lokale regelgeving.
De SMPS is uitsluitend ontworpen voor gebruik binnenshuis!

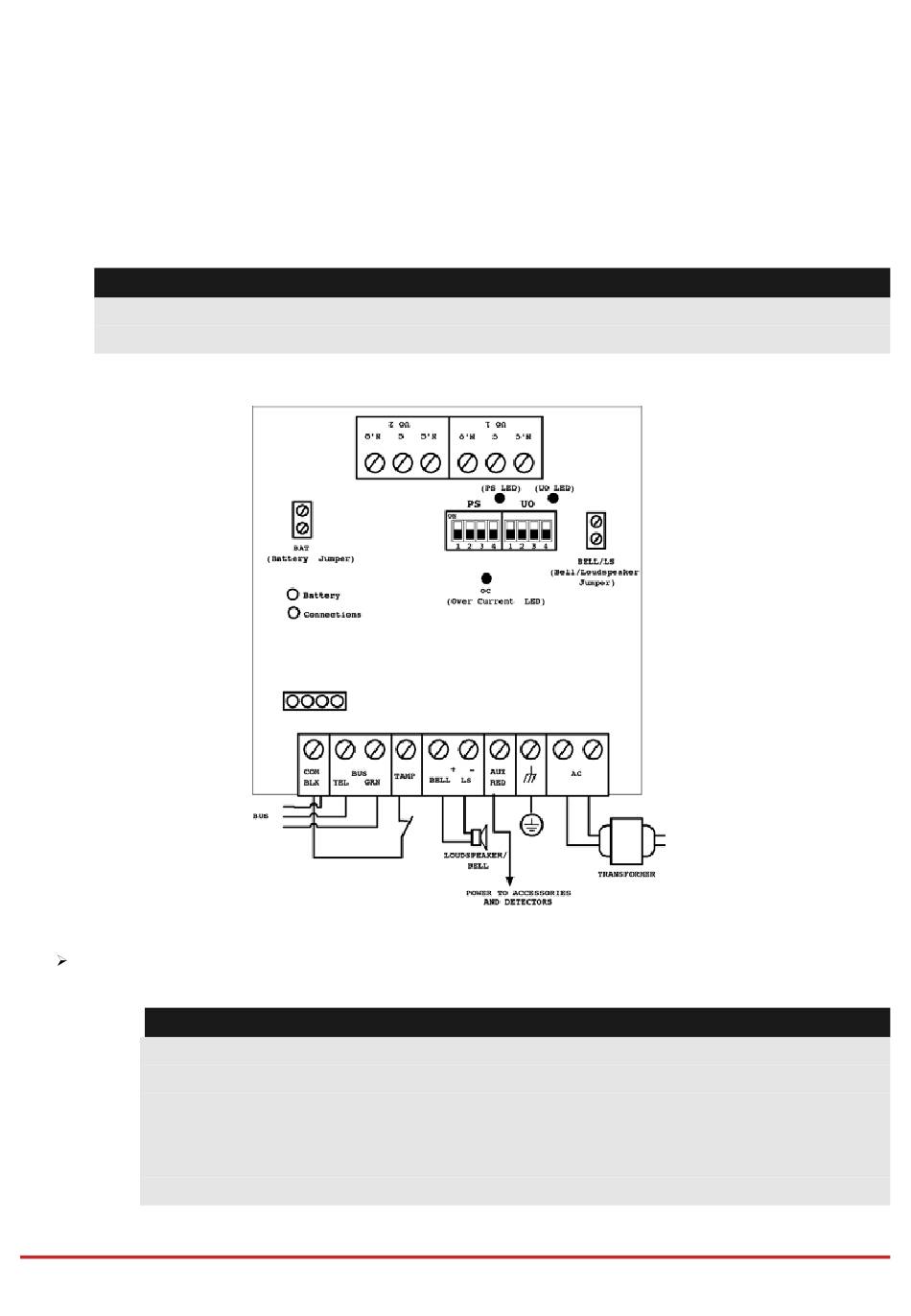

Afbeelding 3-8: SMPS – algemeen overzicht
Pagina 42
Busapparaten installeren
2-8
: PU1 voor en Afbeelding 3-4:
