Busapparaten installeren
tenminste 10 seconden voordat u enige belbelasting op de AUX/COM
klemmen opnieuw aansluit. Voer vervolgens belOverbelasting terugzetten
nogmaals uit vanuit het LightSYS gebruikersmenu.
e. GROUND (aarding): wordt gebruikt om de GND klem aan te sluiten op de
aardingpin van de hoofdvoeding (zie afbeelding hieronder). Gebruik
hiervoor minstens 1.5mm²
f. AC: wordt gebruikt voor aansluiting van de AC klemmen (zie afbeelding
hieronder) op de transformatoruitgangen (16,5VAC/50VA).
7.
Stel de SMPS jumpers en de Dipswitches als volgt in:
Mod-
Dipswitch
ule
PS/SW1-SW3
Voeding
PS/SW4
s-
module
PU/ SW1-SW3
Uitgang

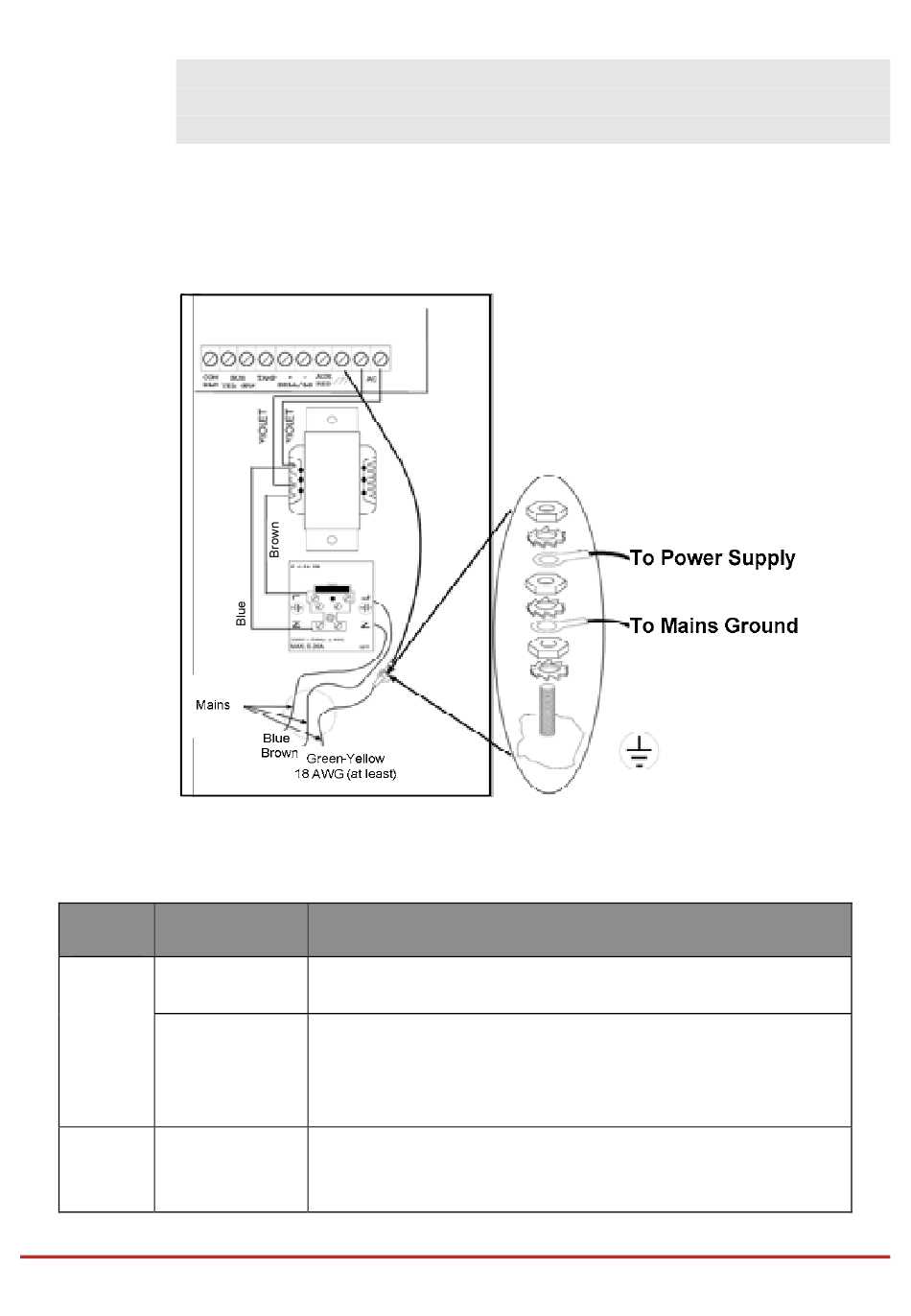

Afbeelding 3-10: SMPS - AC & aarding aansluiting
Omschrijving
Wordt gebruikt om een uniek ID-nummer voor de
busmodule in te stellen voor communicatiedoeleinden.
Schakelt voedingsmodule - LightSYS communicatie
aan/uit
On/aan (omhoog): communicatie ingeschakeld
Off/uit (omlaag): communicatie uitgeschakeld
Wordt gebruikt om een uniek bus ID-nummer in te
stellen voor de PU-module die zich op de SMPS-kaart
bevindt.
