De PROX en TRBL uitgangen worden gedeactiveerd in de busmodus
configuratie.
Om de accu te beschermen tegen "diep" ontladen, zal de accu automatisch
worden geïsoleerd onder 10,5 VDC.

Lumin8

Busdetectoren aansluiten

Er kunnen maximaal 32 adresseerbare busdetectoren aan de LightSYS worden toegewezen.
Busdetectoren kunnen worden bedraad naar de hoofdbus of naar een bus zone-uitbreiding
(BZE).
Zie voor de complete installatie-instructies de instructies die bij iedere busdetector zijn
meegeleverd.
Busdetectoren aansluiten op de hoofd LightSYS bus
1.
Stel het ID-nummer van de busdetector in (1-32) met behulp van de Dipswitches
van de detector.
Opmerking:
Bij WatchOUT, LuNAR, en WatchIN stelt u de schakelaar in die de
werkingsmodus van de detector naar de busmodus definieert.
2.
Bedraad de busklemmen AUX (ROOD), COM (ZWART), BUS (GEEL) en BUS
(GROEN) naar de LightSYS bus.
Opmerking:
Voor maximale stabiliteit van de werking is het het beste om een totale lengte van
300 meter bedrading vanaf de busdetector naar het LightSYS bedieningspaneel
NIET te overschrijden.
Busdetectoren aansluiten met behulp van een bus zone-uitbreiding (BZE)
Belangrijke opmerking:
Het aansluiten van buszones naar de LightSYS met behulp van de bus zone-
uitbreiding kan uitsluitend worden gedaan met behulp van de bus zone-uitbreiding
versie B of later, PN RP128EZB000B.
1.
Stel het ID-nummer van de BZE in (1-3) met behulp van de Dipswitches SW1 1-3.
(
)
DIPSWITCH
TMF/EXT
SW8
ON
MON/NM
SW7
ON
ON
PRO/ACT
SW6
BUS/STD
SW5
ON
A3
SW4
ON
A2
SW3
ON
SW2
ON
A1
ON
SCB/SAB
SW1
Sounder defined
as unit No. 2
LuMIN8 Sounder
HOLD
PRO BUS
-
+
YEL
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
BLK
BELL
COM
YEL GRN
+

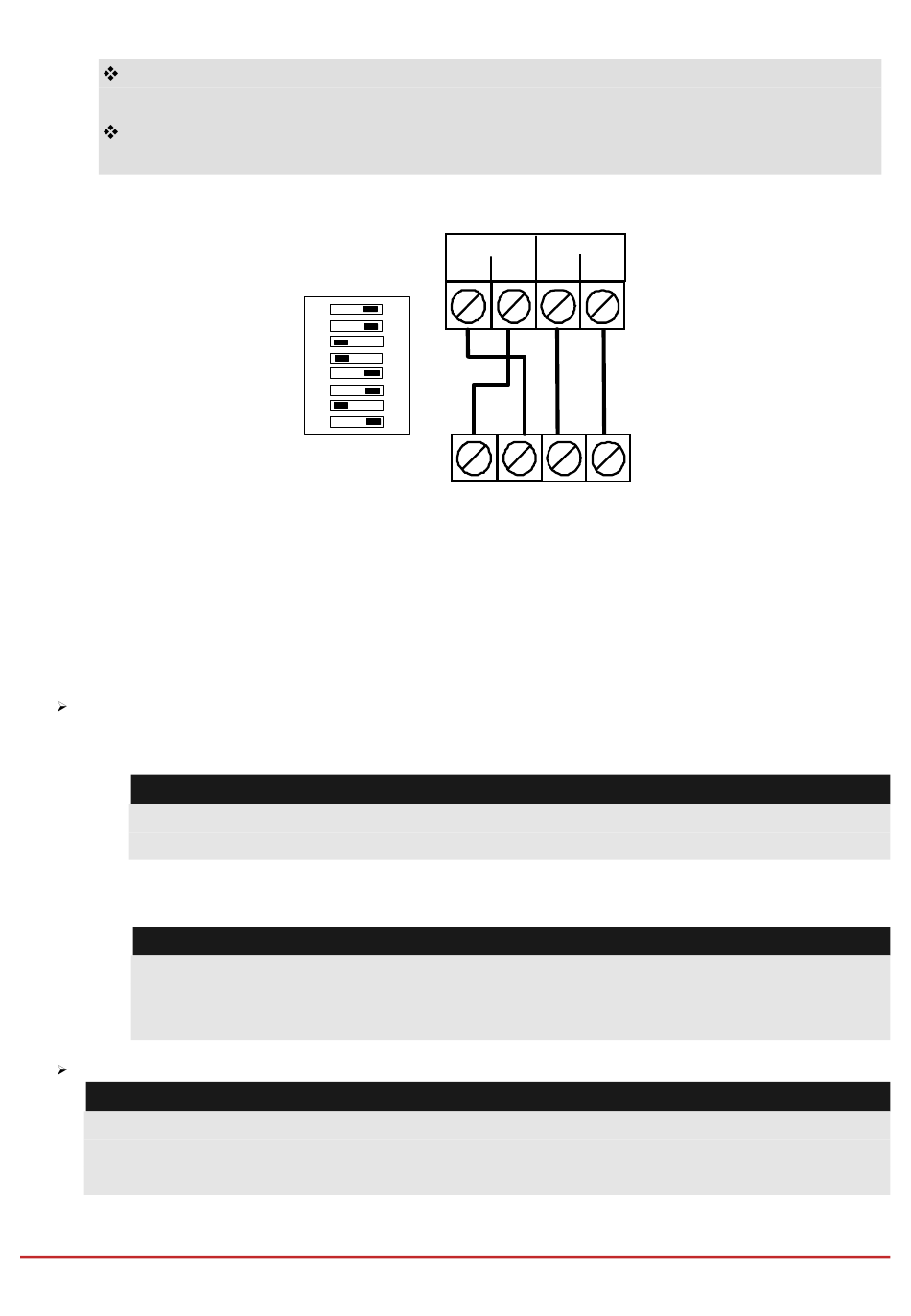

Pagina 50
Busapparaten installeren
GRN
BUS
