Moederbord - busaansluiting
De set met vier klemmen aan de linkerkant van het klemmenblok staat voor de
uitbreidingsbus. Deze klemmen ondersteunen de aansluiting van keypads en
uitbreidingsmodules. De aansluitingen dienen met de overeenstemmende kleurcode
aangesloten te worden, en wel als volgt:
AUX ROOD: +12V DC
COM ZWART: 0V gelijkstroom
Sluit alle keypads en uitbreidingen/apparaten die nodig zijn voor de installatie aan met
behulp van de busaansluiting. (Zie de beltabel met de bedradingsafstanden)

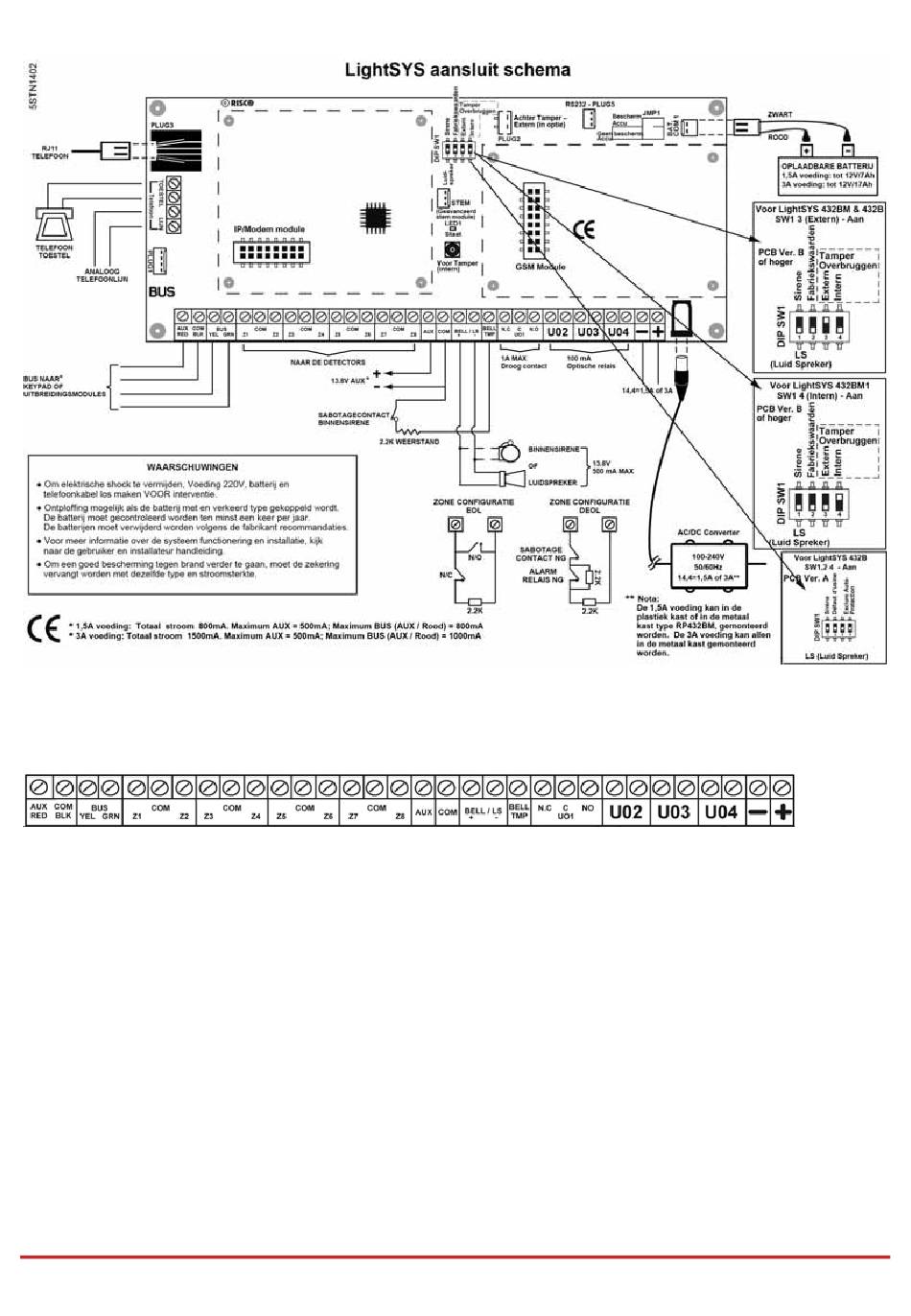

Afbeelding 2-5: Aansluitschema moederbord
Afbeelding 2-6: Moederbord klemmenblok
Pagina 22
BUS GEEL: Data
BUS GROEN: Data
