Bedraad de spaakmodule als volgt:

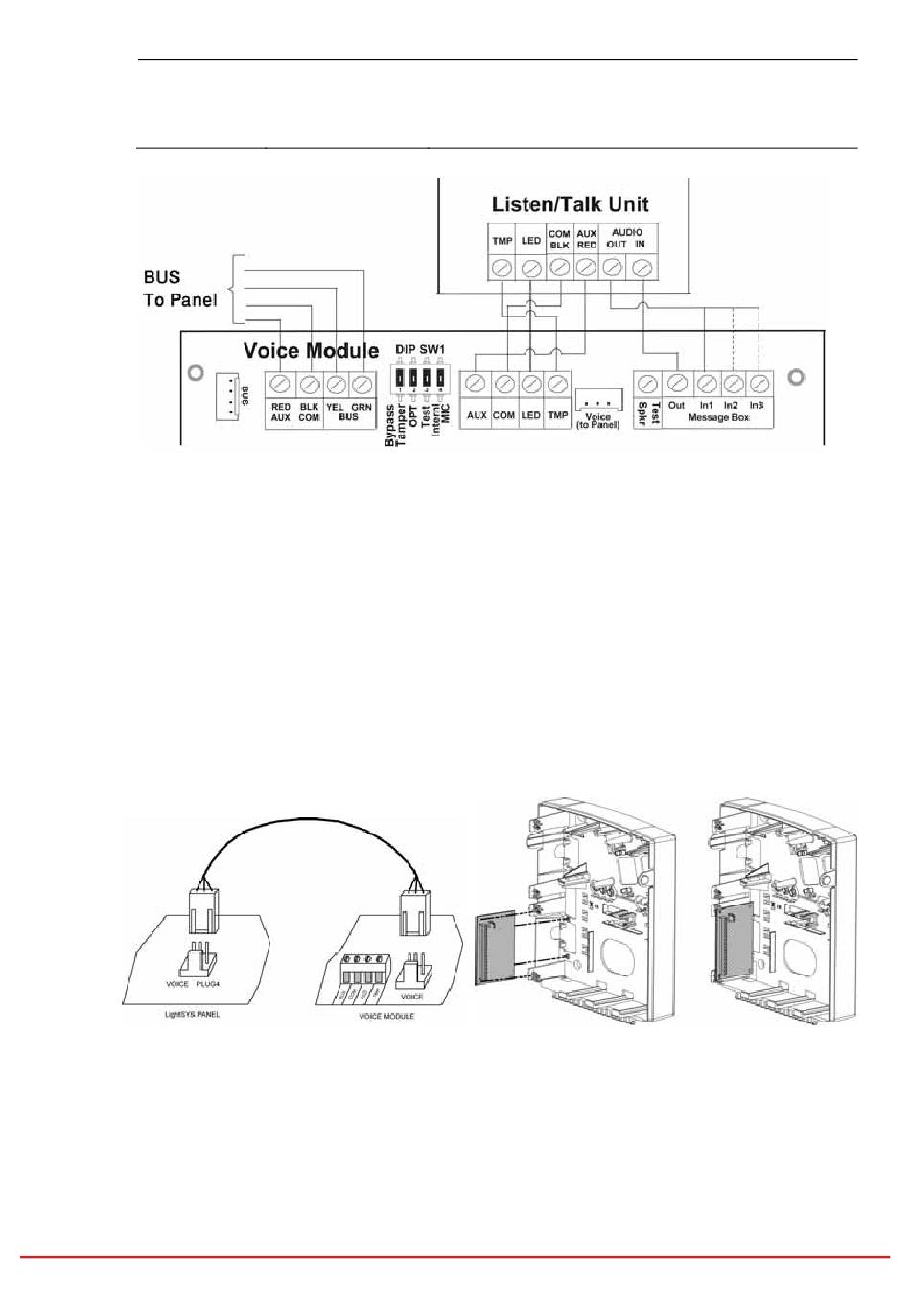

Afbeelding 3-12: Spraakmodule - Bedrading luister/spraak eenheid
a.
Busaansluiting: De aansluiting naar de hoofdbus kan worden gemaakt via
de klemmen van de spraakmodule AUX (ROOD), COM (ZWART), BUS
(GEEL) en BUS (GROEN) zoals afgebeeld, of via de bus (PLUG1) met
behulp van het meegeleverde 4-draads snoer.
b.
Indien gewenst, sluit u de luister/spraak eenheid aan zoals afgebeeld in het
bovenstaande diagram.
c.
Sluit de spraakmodule aan op het moederbord van de VOICE connector
(PLUG 4) via het meegeleverde snoer, zoals hieronder afgebeeld. Deze
connector zendt signalen van de spraakmodule naar de telefoonlijn tijdens
communicatie op afstand en is essentieel voor de normale werking van de
spraakmodule.
1.
Bevestig de spraakmodule in de polycarbonaat behuizing met het LightSYS
moederbord om een verbinding tussen de twee eenheden te maken. (zie boven)
2.
Bevestig de luister/spraak eenheid. Bevestig de eenheid op een plek waar de
"Meeluisteren-" bediening dient te worden uitgevoerd.
Off (uit): Berichten opnemen vanaf een
microfoon die zich op de luister/spraak
eenheid bevindt (IN1 klem)
