Let op:
De AC-bedrading dient door een erkende elektrieker worden uitgevoerd
1.
De AC moet permanent aangesloten zijn op een apart gezekerde kring
van de elektrische installatie en aangesloten via de zekering van de
klemmenblok (zie Afbeelding 2-3 hieronder):
A. Plaats de AC-adapter in de voorziene plaat.
B.
Afhankelijk van de aanwezigheid van de elektrische- en
communicatie-uitgangen verwijdert u de uitslagpunten zodat het
snoer en de draad kunnen worden doorgeleid door de rechter- of
linkerzijde (standaard) van de uitslaguitgangen.
C. Sluit de AC-stroom nog niet aan op dit moment van de installatie

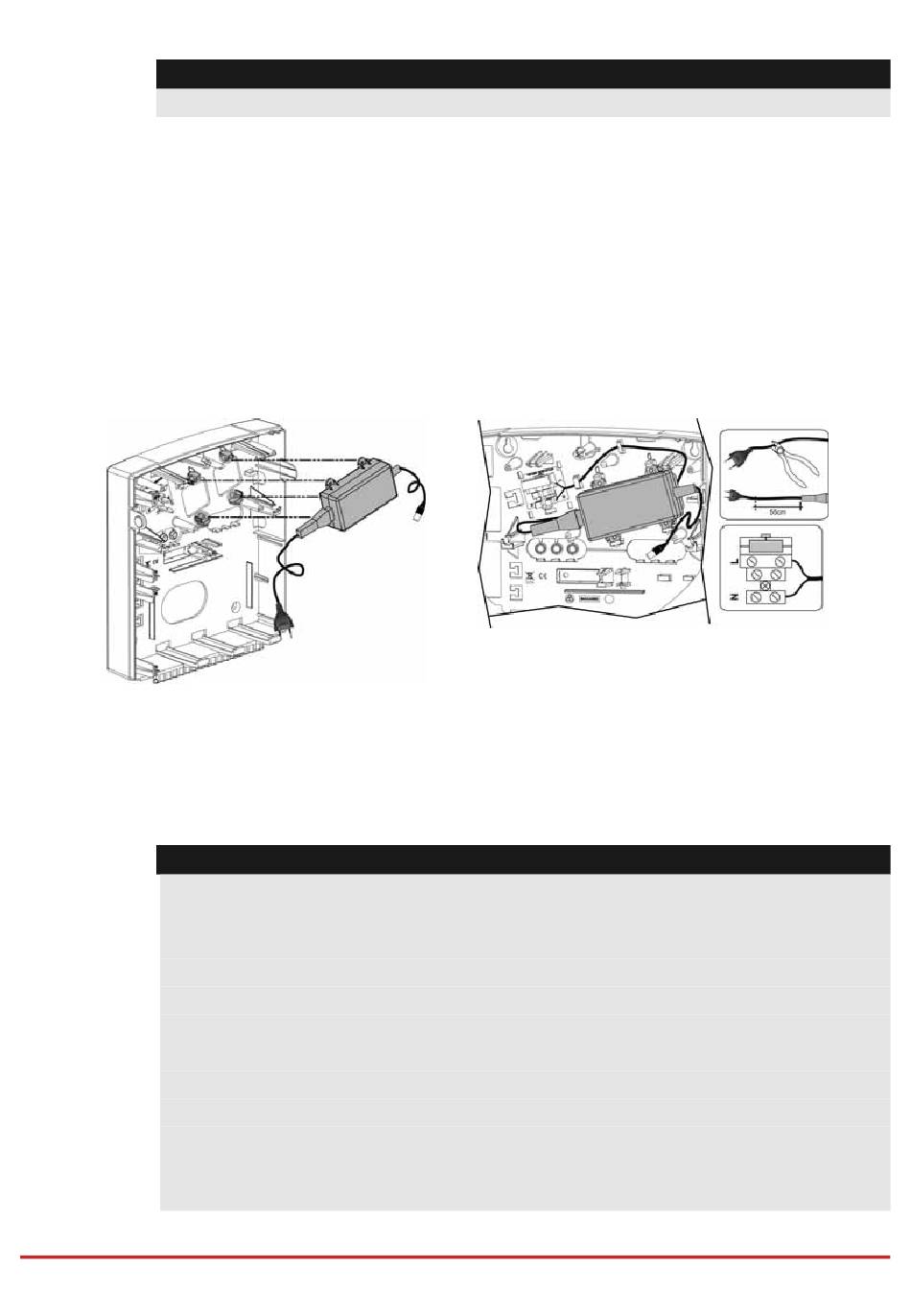

Afbeelding 2-3 De AC-adapter aan de zekeringsblok verbinden
Opmerking: De 1,5A voeding kan gemonteerd worden in een plastieken
behuizing RP432B of in metalen behuizing RP432BM. De 3A voeding kan
alleen gemonteerd worden in een metalen behuizing RP432BM1.
Let op:
•
Als het moederbord gevoed is , staat er hoofdvoedingspanning op de
klemmen.
•
Om het risico op een elektrische schok te voorkomen, sluit u alle stroom
(AC-transformator en accu) en telefoonsnoeren af vóór het onderhoud.
•
Onder geen enkele voorwaarde mag de hoofdvoeding zijn aangesloten op
de PCB anders dan via het hoofd klemmenblok.
•
Een gemakkelijk toegankelijk zekering dient worden ingebouwd in de
bedrading van de bouwinstallatie.
•
Voor continue bescherming tegen brandgevaar vervangt u de zekeringen
uitsluitend met zekeringen van hetzelfde type en normering.
•
Vervang de accuen enkel door gelijkaardige types ten einde explosie en
brandgevaar te vermijden.
Plaats het moederbord op zijn vier bevestigingsklemmenvolgens
2.
Pagina 20
Montage en bedrading
