Busapparaten installeren
Uitgang
De LightSYS Programeerbare Uitgangen ondersteunen diverse types, gebasseerd op
tijdschema's of systeemgebeurtenissen. Zoals in detail uitgelegd in Hoofdstuk 4, kunt
u persoonlijke programmatie instellen met behulp van de Installateur
programmeringmenu's

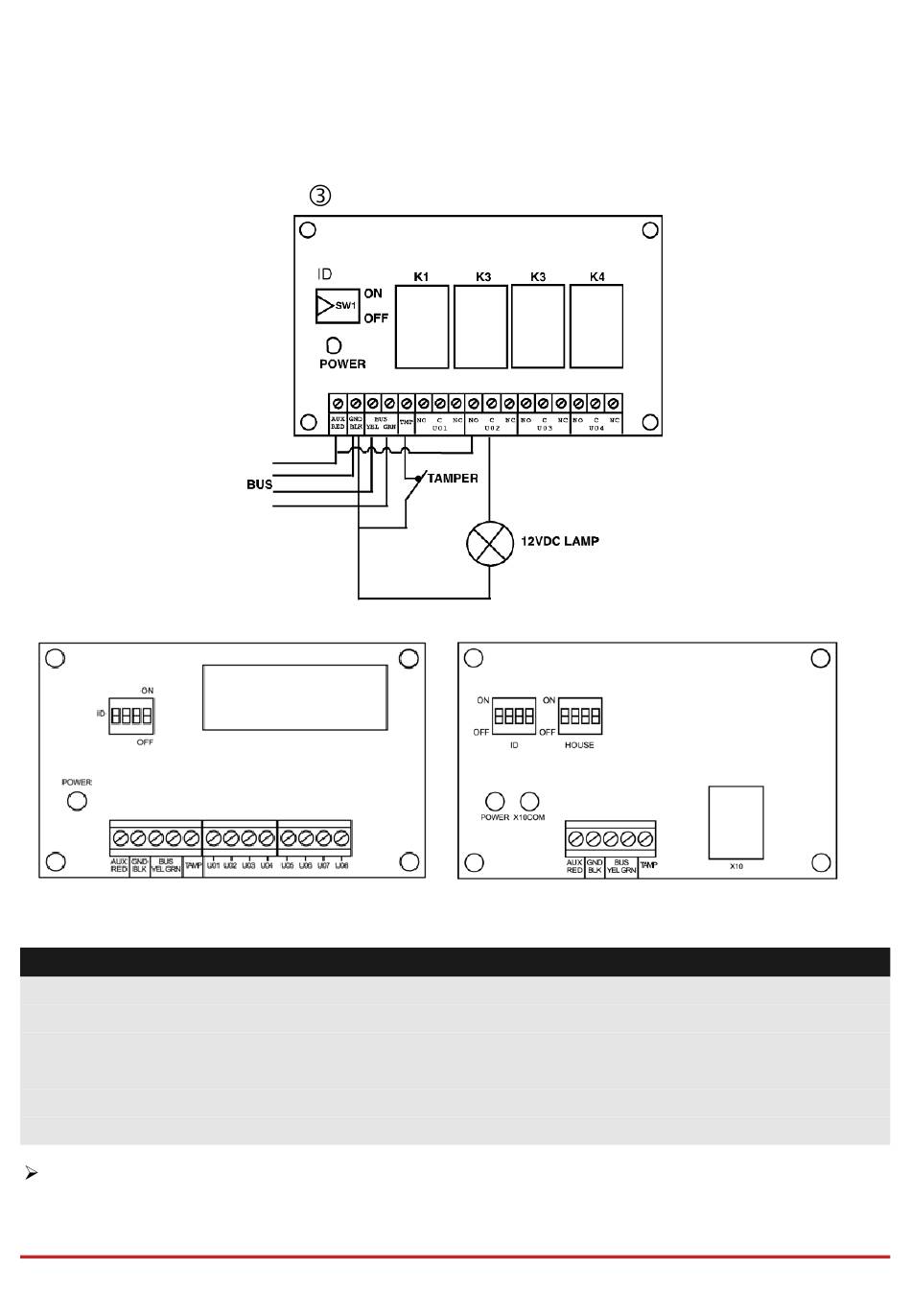

Afbeelding 3-4: Voorziening Uitgangsmodule PO4 (toont een voorbeeld van PO4 bedrading)
Afbeelding 3-5: Voorziening
outputmodule E08
Opmerkingen:
Uitgangen op module EO8:
Stroomverbruik: 25 mA, typisch / 30 mA, maximaal
Contacten; 12 V open collector, Actief Laag, 70 mA maximaal
Uitgangen op module EO4:
Stroomverbruik: 25 mA, typisch / 140 mA, maximaal
contacten: 5 A / 24V DC.
De Programmeerbare uitgangsuitbreidingen installeren:
1.
Stel de ID van de uitganguitbreiding in met behulp van de ID Dipswitches
2.
Bedraad de PU uitbreiding naar de bus
Uitgangen.
Afbeelding 3-6: Voorziening outputmodule
X - 10
Pagina 39
