De RP128EZ01 aansluiten op de LightSYS bus
Opmerking:
Maximaal 32 enkelvoudige zone-uitbreidingen kunnen worden geïnstalleerd op de
LightSYS.
1.
Stel het ID-nummer van de RP128EZ01 in (1-32) met behulp van de Dipswitches 1-5.
1.
SW1 (1 - 5): ID-switches. Definieert het ID-nummer van de enkelvoudige bus
zone-uitbreiding
2.
SW1 - 6: Niet in gebruik
2.
Bedraad de RP128EZ01 busdraden rood, zwart (COM), geel (BUS) en groen (BUS)
naar de LightSYS bus.
Opmerking:
Voor maximale stabiliteit van de werking is het het beste om een totale lengte van
300 meter bedrading vanaf de BZ1 naar het LightSYS bedieningspaneel of naar de
bus zone-uitbreiding NIET te overschrijden.

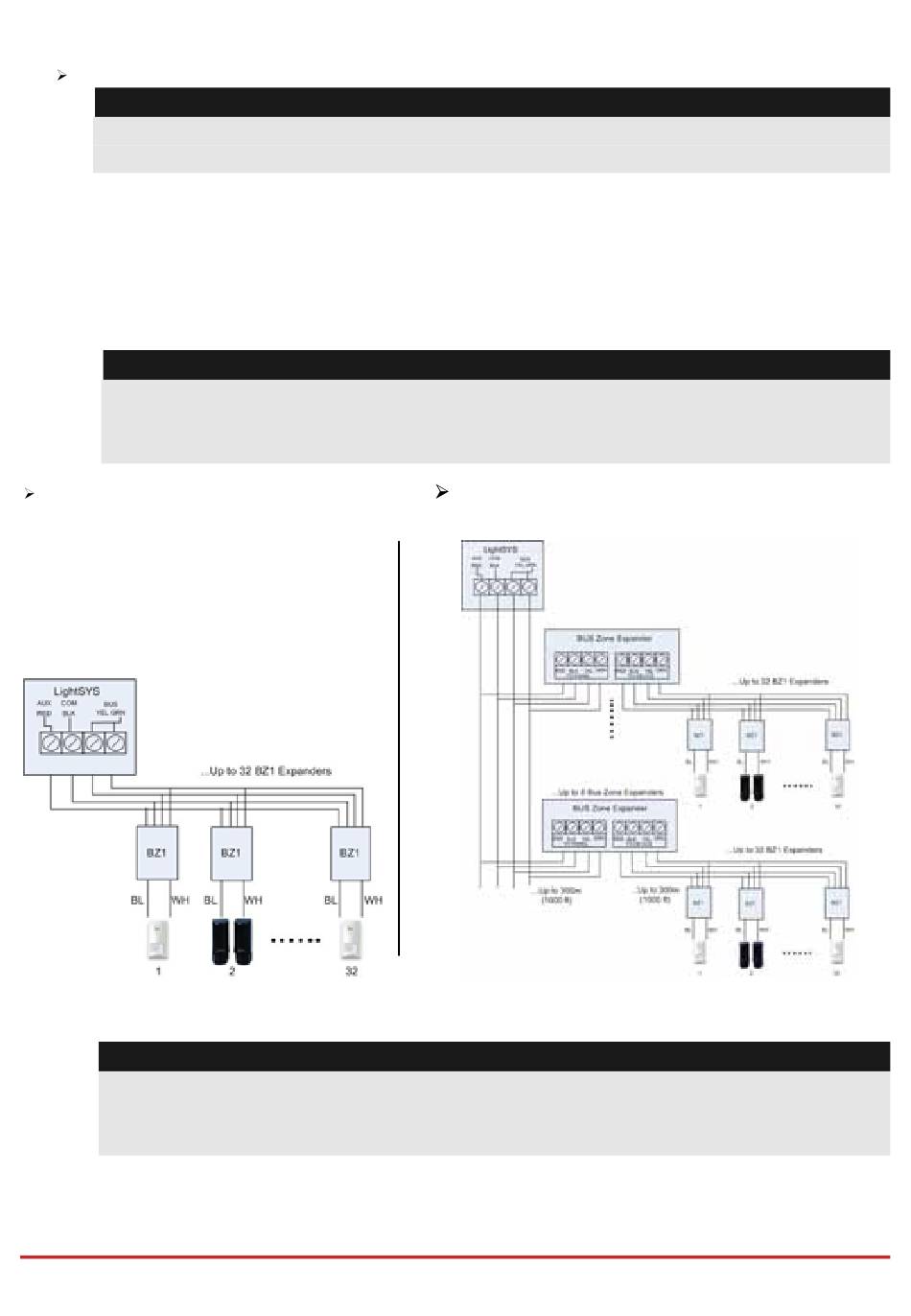

RP128EZ01 naar de hoofdbus bedraden RP128EZ01 naar bus zone-uitbreidingen
bedraden
Opmerkingen:
Als u de RP128EZ01 aansluit op en bus zone-uitbreiding, bedraadt u de RP128EZ01
draden naar de desbetreffende klemmen van de bus zone-uitbreiding die zijn
gemarkeerd als NAAR APPARAAT.
3.
Bedraad de RP128EZ01 zonedraden, zwart en wit, naar de klemmen van de detector
volgens de vereisteafsluiting.
Pagina 52
Busapparaten installeren
