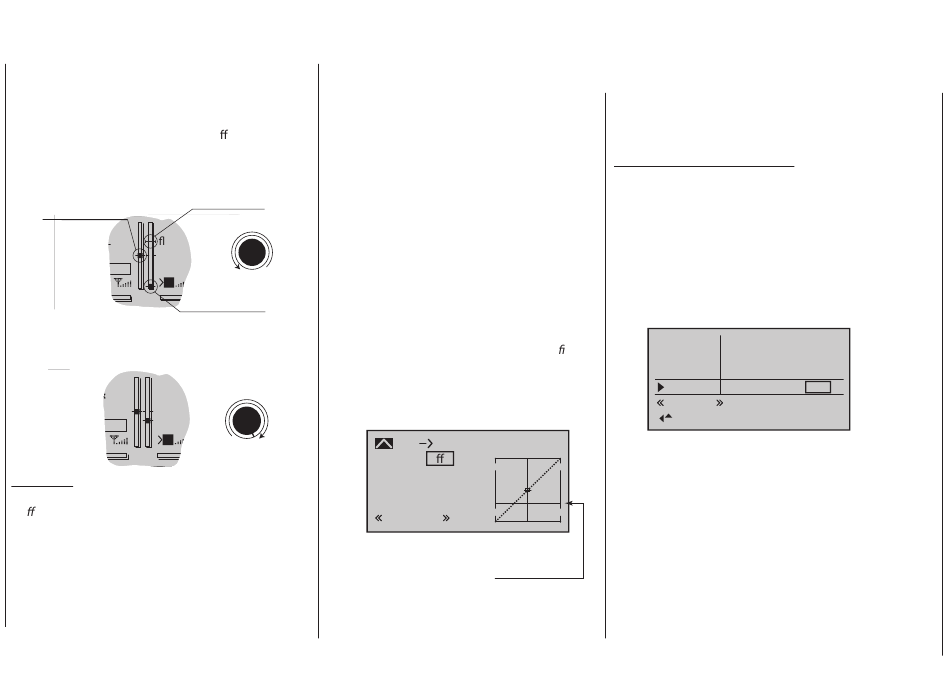

Bevindt er zich een tweede markering bij een uiteinde
(zie afbeelding hieronder), dan bereikt men met één klik
direct weer de oorspronkelijke stationaire instelling, zie
ook bladzijde 54.
Deze afschakeltrimming heeft alleen e ect in de linker
helft van de gaslimiter-uitslag als stationairtrimming,
d.w.z., alleen in dit bereik wordt de markering
aangebracht en ook opgeslagen.
actuele trimpositie
GRAUBELE
stop
#01
t
5.2V
K78
3:33h
M
RX0.0V
trimming in
positie motor-UIT
Daarom wordt de aanduiding van de K1-trimming ook
helemaal verborgen, wanneer de gaslimiter zich rechts
van de middenpositie bevindt:
GRAUBELE
Stop
#01
Flt
5.2V
K78
3:33h
M
RX0.0V
Aanwijzing:
• Omdat deze trimming alleen in de richting "motor UIT"
e ect heeft verandert de bovenstaande afbeelding
wanneer u in het menu "Basisinstelling model" in de
regel "pitch min" de stuurrichting van "naar achteren"
(zoals op de afbeelding) verandert in "naar voren" . Ook
zijn de afbeeldingen anders, wanneer u van
"pitchknuppel rechts" (zoals in de afbeeldingen hierboven)
106
zou wisselen naar "pitchknuppel links" in de regel
"stuurtoewijzing" van het menu
"Basisinstelling model", zie bladzijde 74.
• Maak gebruik van de "Servoaanduiding", die u
vanuit bijna iedere menupositie kunt bereiken door
de toetsen van de linker touch-toets tegelijk-
tijdig aan te tippen, om de invloed van de
gaslimiter te kunnen zien. Denk er aan, dat bij de
MX-20 HoTT de gasservo via de servo-uitgang 6
laatste stationair-positie
wordt aangestuurd!
• Een eventueel aan uitgang 12 aangesloten servo
gaslimiet-draaiknop
0:00
kan onafhankelijk daarvan via een mixer voor
0:00
andere doeleinden worden benut, wanneer in het
menu "Alleen mix kanaal" deze servo van het
2.4
CTRL 6
bedieningselement aan functie-ingang 12 wordt
losgemaakt, zie bladzijde 193.
• De gasbegrenzing van de gaslimiter wordt op de
tweede display-bladzijde van de optie
"kanaal 1 "gas", bladzijde 168, in de gra sche
weergave door een horizontale balk zichtbaar
gemaakt. Het uitgangssignaal naar de gasservo
0:00
gaslimiet-draaiknop
0:00
kan niet groter worden dan de horizontale balk
aangeeft
2.4
CTRL 6
C1
Thr
Cur ve
o
Input
0%
Output
0%
2
Point
0%
Nor mal
Actuele positie
van de gaslimiter
In het voorbeeld hierboven is het stuurelement van de
gaslimiter op -60% ingesteld en begrenst daarmee de uitslag
van de gasservo al bij -60% stuuruitslag.
Tijdvertraging voor de gaslimiter
Om een te snel openen van de carburateur te vermijden
moet u aan de gaslimiter-ingang 12 een alleen in de richting
volgas werkende tijdsvertraging instellen. Dit geldt met
name wanneer u de gaslimiter niet via de standaard daartoe
aangewezen draaiknop CTRL 6, maar via een schakelaar
bedient. Om een vertragingstijd te kunnen aanmaken draait
u het gaslimiter-stuurelement tot aan de rechter aanslag resp.
beweegt u de schakelaar naar de volgaspositie en kiest u
met de pijltoetsen van de linker of rechter touch-toets de
kolom "- Tijd +" uit:
Input 9
0.0
Input 10
0.0
Input
11
0.0
Th.L.12
0.0
Normal
– time +
Na een kort aantippen van de centrale SET-toets van de
rechter touch-toets kunt u nu met de pijltoetsen van de
linker of rechter touch-toets de gewenste tijdsvertraging
invoeren, bv. 5 seconden:
0.0
0.0
0.0
0.0
