RX CURVE
CURVE1 CH : 02
TYPE :
A
CURVE2 CH : 05
TYPE :
A
CURVE3 CH : 04
TYPE :
B
Wanneer u dit niet doet zouden het linker en rechter
rolroer verschillende stuurkarakteristieken hebben.
Met de functie RX CURVE kunnen de stuurkarakteri-
stieken voor maximaal 3 servo's worden beheerd:
• CURVE 1, 2 of 3 CH
Kies het gewenste stuurkanaal (INPUT CH) van de
eerste servo uit.
De volgende instelling TYPE betreft alleen het hier
uitgekozen kanaal.
TYPE
Kies de servo-curve uit:
A: EXPO = -100 % en DUAL RATE = 125 %
De servo reageert sterk op knuppelbewegingen rond
de neutraalpositie. Met een toenemende roeruitslag
verloopt de curve vlakker.
B: lineaire instelling.
De servo volgt de beweging van de
stuurknuppel lineair.
C: EXPO = +100 % en DUAL RATE = 70 %
De servo reageert zwak op stuurknuppelbewegingen
rondom de neutrale positie. Met toenemende
roeruitslag verloopt de curve steiler.
Aanwijzing:
De hier geprogrammeerde stuurkarakteristieken hebben
216

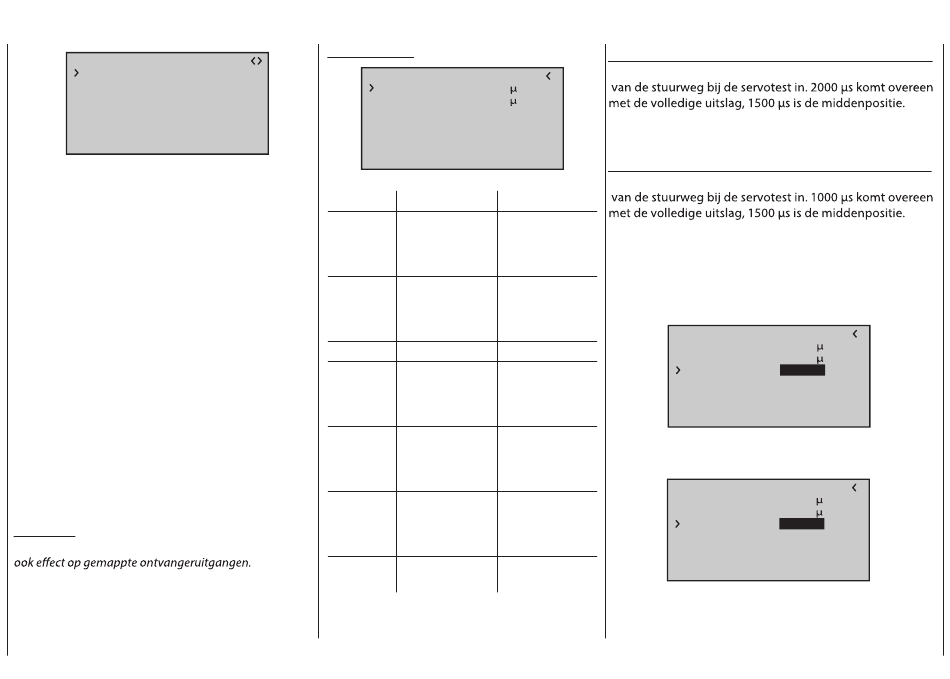

RX SERVO TEST
RX SERVO TEST
ALL–MAX : 2000
ALL–MIN : 1000
TEST
: STOP
ALARM VOLT : 3.8V
ALARM TEMP+: 70° C
ALARM TEMP–:–10° C
CH OUT TYPE:ONCE
Mogelijke
Waarde
Verklaring
instellingen
ALL-MAX
servo-weg aan de
1500 ... 2000 µs
"+"-kant voor alle
servo-uitgangen
voor de servotest
ALL-MIN
servo-weg aan de
1500 ... 1000 µs
"-"-kant voor alle
servo-uitgangen
voor de servotest
TEST
Testprocedure
START / STOP
ALARM
alarmgrens van de
3,0 ... 6,0 V
VOLT
onderspannings-
standaardinstelling:
waarschuwing van
3.8 V
de ontvanger
ALARM
alarmgrens voor te
50 ... 80 °C
TEMP+
hoge temperatuur
standaardinstelling:
van de ontvanger
70 °C
ALARM
alarmgrens voor te
-20 ... +10 °C
TEMP–
lage temperatuur
standaardinstelling:
van de ontvanger
-10 °C
CH OUTPUT
kanaal-volgorde ONCE, SAME,
TYPE
SUMI, SUMO
ALL MAX
In deze regel stelt u de maximale servoweg aan de plus-kant
sec
sec
Let er op, dat de servo's tijdens de test niet mechanisch kun-
nen blokkeren.
ALL MIN
In deze regel stelt u de maximale servoweg aan de min-kant
TEST
In deze regel start en stopt u de in de ontvanger geïnte-
greerde servotest.
Door een aanraken van de centrale SET-toets van de rechter
touch-toets activeert u het invoerveld:
RX SERVO TEST
ALL–MAX : 2000
ALL–MIN : 1000
TEST
ALARM VOLT : 3.8V
ALARM TEMP+: 70°C
ALARM TEMP–:–10°C
CH OUT TYPE:ONCE
Met één van de pijltoetsen van de rechter touch-toets kiest
u nu START:
RX SERVO TEST
ALL–MAX : 2000
ALL–MIN : 1000
TEST
ALARM VOLT : 3.8V
ALARM TEMP+: 70°C
ALARM TEMP–:–10°C
CH OUT TYPE:ONCE
(maximale servo-weg)
(minimale servo-weg)
sec
sec
:
STOP
sec
sec
:
START
