Aanwijzing:
Eventueel moet in het menu "Instelling stuurelement",
zie bladzijde 96 resp. 100, aan een servo, die aan één van de
stuurkanalen 5 ... 12 is aangesloten, eerst een stuurelement
toegewezen worden.
Voor de instelling van een asymmetrische uitslag moet het
desbetre ende stuurelement (stuurknuppel,
proportioneel draaielement of schakelaar) eerst naar de kant
worden bewogen die ingesteld moet gaan worden, zodat de
omkadering op het display alleen de te veranderen waarde
aangeeft. Door een kort aanraken van de centrale SET-toets
van de rechter touch-toets activeert u de instelling van de
waarden. Het waarden-veld wordt invers weergegeven. Met
de pijltoetsen van de rechter touch-toets verandert u de
waarden. Door een aantippen van de centrale SET-toets van
de rechter touch-toets wordt de invoer afgesloten.
Gelijktijdig aantippen van de toetsen of van de
rechter touch-toets (CLEAR) zet de in het inverse
waarden-veld veranderde parameters terug op 100%.
Belangrijk:
In tegenstelling tot het menu "Instelling stuurelement" heeft
deze instelling direct betrekking op de bijbehorende servo,
onafhankelijk daarvan, hoe het stuursignaal voor deze servo
tot stand is gekomen, dus óf direct van een stuurknuppel óf via
willekeurige mixerfuncties.

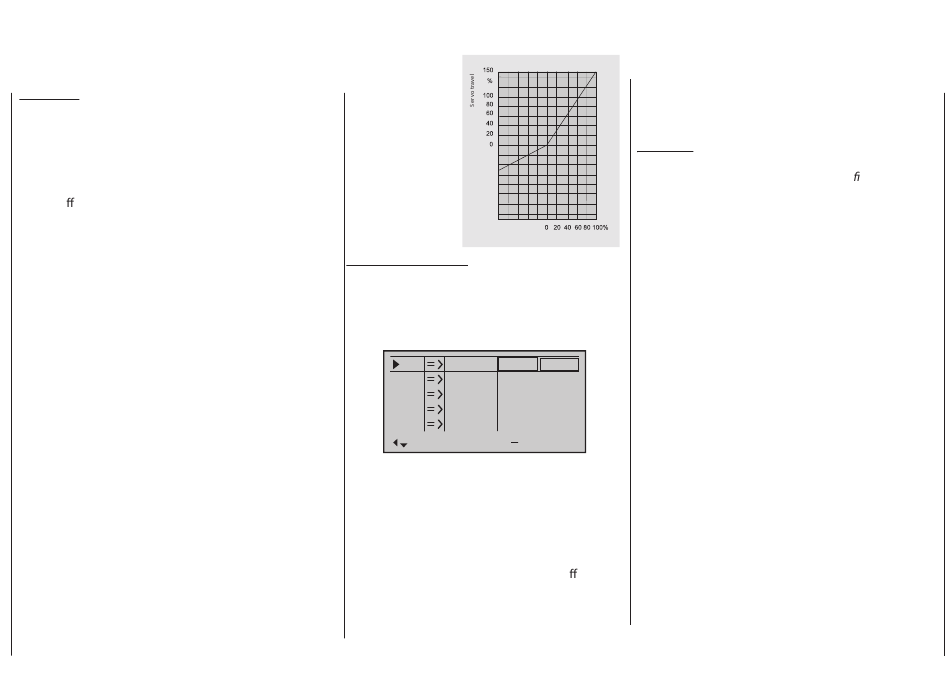

De afb. hiernaast toont
een voorbeeld van
een ingestelde
servo-uitslag, die per
kant verschillend is:
- 50% en + 150%.
Transmitter control travel
Kolom 5 "begrenzing"
De kolom "- beg +" bereikt u door de linksonder in
het display naar rechts wijzende pijl te volgen en zo
het markerende venster met de pijltoets van de
linker of rechter touch-toets over de kolom "-weg+"
heen naar rechts te verschuiven:
S1
0%
150% 150%
S2
0%
150% 150%
S3
0%
150% 150%
S4
0%
150% 150%
S5
0%
150% 150%
Rev cent
Voor het instellen van een symmetrische uitslag,
d.w.z. een uitslag onafhankelijk van de stuurrichting,
moet het bijbehorende stuurelement (stuurknuppel,
proportionele draaiknop of schakelaar) naar een
positie worden gebracht waarbij in de kolom "weg"
op het display de beide kanten van de uitslag-
instelling omkaderd zijn. Voor de instelling van een
asymmetrische uitslag moet het desbetre ende
stuurelement (stuurknuppel, proportioneel
draaielement of schakelaar) eerst naar de kant
worden bewogen die ingesteld moet gaan worden,
zodat de omkadering op het display alleen de te
veranderen waarde aangeeft.
Gelijktijdig aantippen van de toetsen of van de
rechter touch-toets (CLEAR) zet de in het inverse
waarden-veld veranderde waarde terug op "0%".
Voorbeeld:
Een servo wordt apart door 2 stuurelementen via mixers
aangestuurd en kan vanwege modelspeci eke oorzaken
alleen een maximale uitslag van 100% hebben, omdat
bijvoorbeeld het richtingsroer bij meer dan 100% uitslag
tegen het hoogteroer zou aanlopen.
Zolang er telkens maar één stuurelement wordt gebruikt is
dat ook verder geen probleem. het wordt alleen
problematisch, wanneer de signalen bij een gelijktijdig
bedienen van de beide stuurelementen (bv. rol- en
richtingsroer) een totale stuuruitslag van meer dan 100%
gaan vormen. De aansturingen en de servo's zouden
dan (te) extreem belast kunnen worden ...
Om dit te voorkomen moet in eider geval de uitslag via de
individuele wegbegrenzing resp. limit begrensd
worden. In dit voorbeeld zou het richtingsroer – dat dus
hier bij 100% al aanloopt – een waarde van iets onder de
100% moeten krijgen.
+
lim
91
