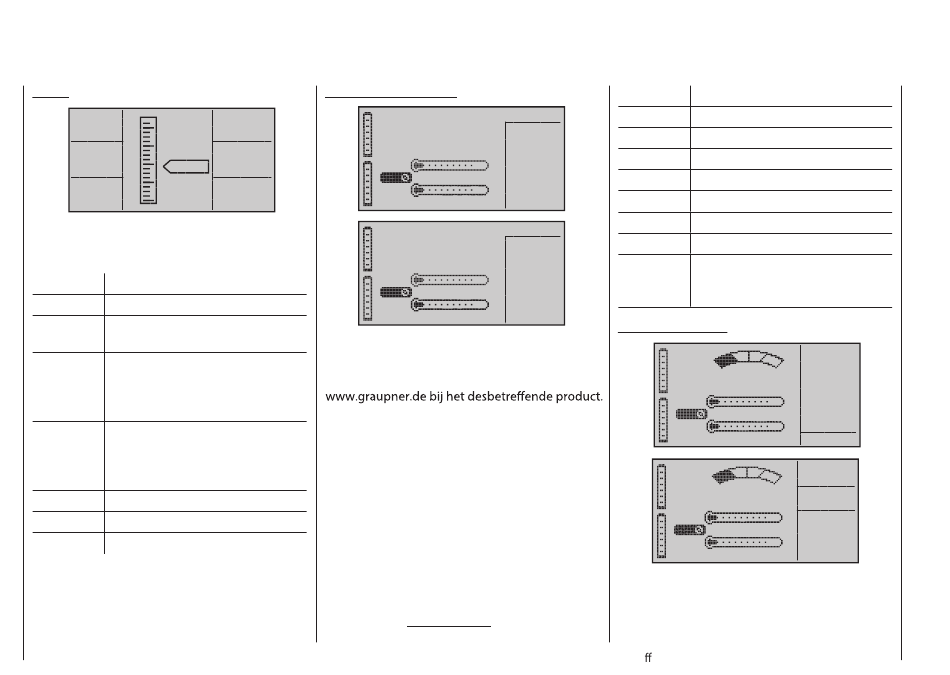

VARIO
m/1s
H
0.0
HOOG
m/3s
0.0
0
m/10s
0.0
L
Dit display visualiseert de data van een eventueel
aan de ontvanger aangesloten vario-module Best.-
Nr. 33601. De betekenis is.
waarde
verklaring
HOOG
actuele hoogte
RXSQ
signaalsterkte van bij de ontvanger
aankomende signaal in %
de vooraf ingestelde hoogtelimiet
MAX
ten opzichte van de startplaats, waar-
van bij overschrijding akoestische waar-
schuwingssignalen worden gegeven
MIN
de vooraf ingestelde minimale hoogte ten
opzichte van de startplaats, waarvan bij
overschrijding akoestische waarschuw-
signalen worden gegeven.
m/1 s
m/1 s stijgen/dalen
m/3 s
m/3 s stijgen/dalen
m/10 s
m/10 s stijgen/dalen
34
ELECTRIC AIR MODULE
0.0V 0A
RXSQ
HOOG 0m
0
BAT1
0.0V
MAX
0m
BAT2
MIN
0.0V T2
0m
0.0V 0A
.
HOOG 0m
BAT1
0.0V
BAT2
0.0V T2
Dit display visualiseert de data van een eventueel
aan de ontvanger aangesloten Electric-Air-module
Best.-Nr. 33620. Meer informatie bij dit product
vindt u in het aanhangsel of onder
afhankelijk van de sensoren waarvan de module is
voorzien kunnen op het display de volgende data
permanent getoont worden:
De actuele spanning van maximaal 2 accu's
(ACC1 en ACC2); de meetresultaten van maximaal
2 temperatuursensoren (T1 en T2); de actuele
hoogte ten opzichte van de standplaats en het
stijgen/dalen in m/1s en m/3s en in het midden
van het display nog de actuele hoeveelheid stroom,
die uit een spanningsbron is ontnomen. Aan de
rechterkant worden om en om de actuele celspan-
ningen van de aan de balancer-aansluiting 1 (L) of
2 (H) aangesloten accupacks van elk max 7 cellen
weergegeven. De betekenis is:
0
1L0.00
0m/1s
2L0.00
0m/3s
3L0.00
4L0.00
T1
0°C
5L0.00
6L0.00
0°C
7L0.00
0
1H0.00
0m/1s
2H0.00
0m/3s
3H0.00
4H0.00
T1
0°C
5H0.00
6H0.00
0°C
7H0.00
Waarde
verklaring
V
actuele spanning
A
actuele stroom
ACC1 / ACC2 accu 1 resp. accu 2
HOOG
actuele hoogte
m/1 s
m/1 s stijgen/dalen
m/3 s
m/3 s stijgen/dalen
T1 / T2
temperatuur van sensor
L resp. H
celspanning van cel 1.... max. 14
L = balancer-aansluiting 1
H = balancer-aansluiting 2
GENERAL MODULE
BAT1
E FUEL F
0.0V
T1
0°C
BAT2
0.0V T2
0°C
BAT1
E FUEL F
0.0V
T1
0°C
BAT2
0.0V T2
0°C
Dit display visualiseert de data van een eventueel aan
de ontvanger aangesloten General-Engine-module Best.-
Nr. 33610 of een General-Air-module Best.-Nr. 33611.
Meer informatie bij deze modulen vindt u in het
aanhangsel of onder www.graupner.de bij het des-
betre ende product.
CELL V
1:0.00
2:0.00
3:0.00
4:0.00
5:0.00
6:0.00
0
ALT
0m
0m1
0m3
POWER
0.0V
0.0A
0
