SLAVE CH
Aan het SLAVE CH (doelkanaal) wordt met een bepaald per-
centage het signaal van het MASTER CH (bronkanaal) bijge-
mixt. Het mixpercentage wordt door de in de regels"TRAVEL-"
en "TRAVEL+" ingestelde waarde in procenten bepaald.
Kies "00" wanneer er geen mixer aangemaakt moet worden.
TRAVEL -/+
(hoeveelheid van de bijmixing in %)
Met de instelwaarden van deze beide regels wordt het per-
centage van de bijmixing in relatie tot het MASTERsignaal
apart voor de beide richtingen opgegeven.
TAIL TYPE
De onderstaande modeltypen staan u ook in de regel
"staarttype" van het menu "basisinstelling", bladzijde 82,
ter beschikking en moeten bij voorkeur daar worden inge-
steld. In dit geval laat u het TAIL TYPE altijd op NORMAL.
Wilt u toch liever de in de ontvanger geintegreerde mixer
gebruiken, dan kunt u de al vooraf ingestelde mixerfunctie
voor het desbetre ende modeltype uitkiezen:
• NORMAL
Deze instelling komt overeen met het klassieke vliegtuig-
type met een staart achteraan en een apart hoogte- en rich-
tingsroer. Voor dit modeltype zijn geen mixerfuncties nodig.
• V-TAIL (V-staart)
Bij dit modeltype worden de stuurfuncties hoogte- en rich-
tingsroer dusdanig met elkaar verbonden dat elk van de
beide stuurvlakken beide door een aparte servo aange-
stuurd - zowel de hoogte- als de richtingsroerfunctie
hebben. De servo¡¦s worden normaal gesproken als volgt
aan de ontvanger aangesloten:
OUTPUT CH 3: V-staartservo links
OUTPUT CH 4: V-staartservo rechts
Wanneer de draairichting van de servo¡¦s verkeerd zou zijn
moet u de aanwijzingen op bladzijde 57 volgen.
("naar")
• ELEVON (Delta-/staartloze modellen)
De aan de uitgangen 2 en 3 aangesloten servo's
nemen de rolroer- en hoogteroerfunctie over. De
servo's worden normaal gesproken als volgt aan de
ontvanger aangesloten:
OUTPUT CH 2: rol/hoogte links
OUTPUT CH 3: rol/hoogte rechts
Wanneer de draairichting van de servo's verkeerd
zou zijn moet u de aanwijzingen op bladzijde 57
volgen.

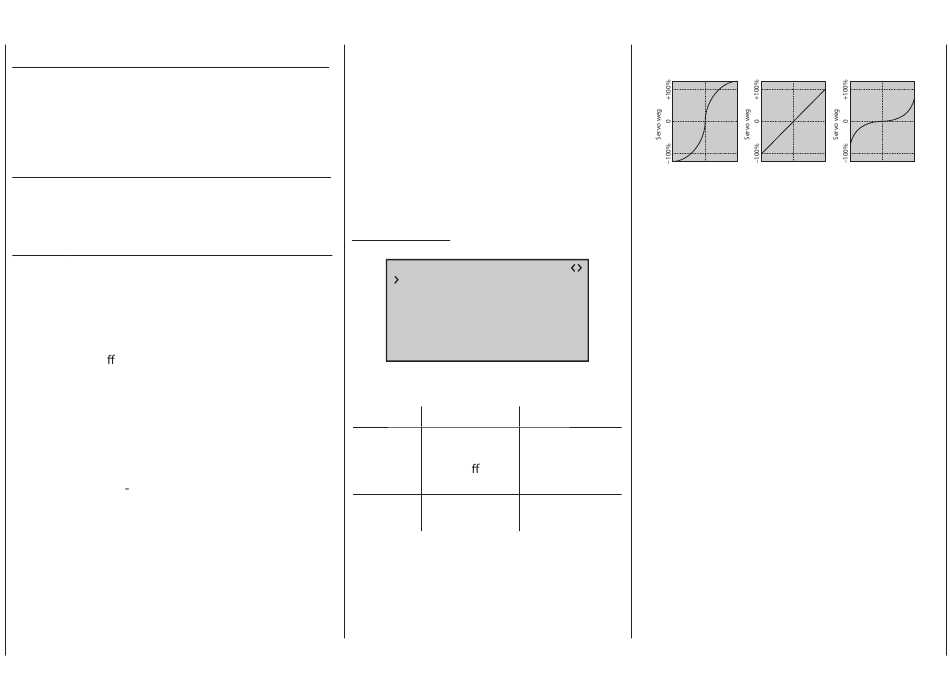

RX CURVE (EXPO)
(staarttype)
RX CURVE
CURVE1 CH : 02
TYPE :
CURVE2 CH : 03
TYPE :
CURVE3 CH : 04
TYPE :
Waarde
Verklaring
CURVE1, 2
kanaaltoewijzing
or 3 CH
van de
desbetre ende
curven-instelling
TYPE
type curve
In de regel wordt een niet-lineaire stuurfunctie even-
tueel gebruikt voor rolroer (kanaal 2), hoogteroer
(kanaal 3) en richtingsroer (kanaal 4). Deze kanaalnum-
mers zijn de standaardinstelling MAAR LET OP: deze toe-
wijzing klopt alleen, wanneer u in de zender noch in de
B
regel "staarttype" van het menu "Basisinstelling" "2HO
Sv" noch in de regel "rolr./welfkl." "2RO" of "2RO 2WK"
B
heeft ingesteld! Anders wordt al in de zender de stuur-
B
functie 3 (hoogteroer) op de stuurkanalen 3 + 8 resp. de
stuurfunctie 2 (rolroer) op de stuurkanalen 2 + 5 voor
linker en rechter rolroer gedeeld. De corresponderende
stuurkanalen (INPUT CH) van de ontvanger zouden in
Mogelijke
deze beide gevallen dan de kanalen 03 + 08
oplossingen
resp. 02 + 05 zijn.
1 ... afhankelijk van
Als u dus bijvoorbeeld aan de zenderkant "2RO" heeft
ontvanger
ingesteld en de hier besproken optie RX CURVE in plaats
van het individueel instelbare menu "D/R Expo", blad-
zijde 108, van de zender MX-20 HoTT wilt gebruiken,
dan moeten er 2 curven worden gezet:
A, B, C
zie afbeelding
TYPE A
Expo = –100%
TYPE B
D
R
=
1
2
5
%
linear
–100%
0
+100%
–100%
–100%
0
+100%
weg stuurelement
weg stuurelement
TYPE C
Expo = +100%
D
R
=
7
0
%
0
+100%
weg stuurelement
215
