Helikoptertype
Vastleggen van het type helikoptermodel
In dit menu wordt het "modeltype" van het te program-
meren model vastgelegd. Tegelijkertijd worden daardoor
alle benodigde mixers, koppelfuncties etc. voor de hierop
volgende programmering geactiveerd:
Suppress models
Base setup model
Helicopter type
Ser vo adjustment
Stick mode
Control adjust
Raak kort de centrale SET-toets van de rechter
touch-toets aan:

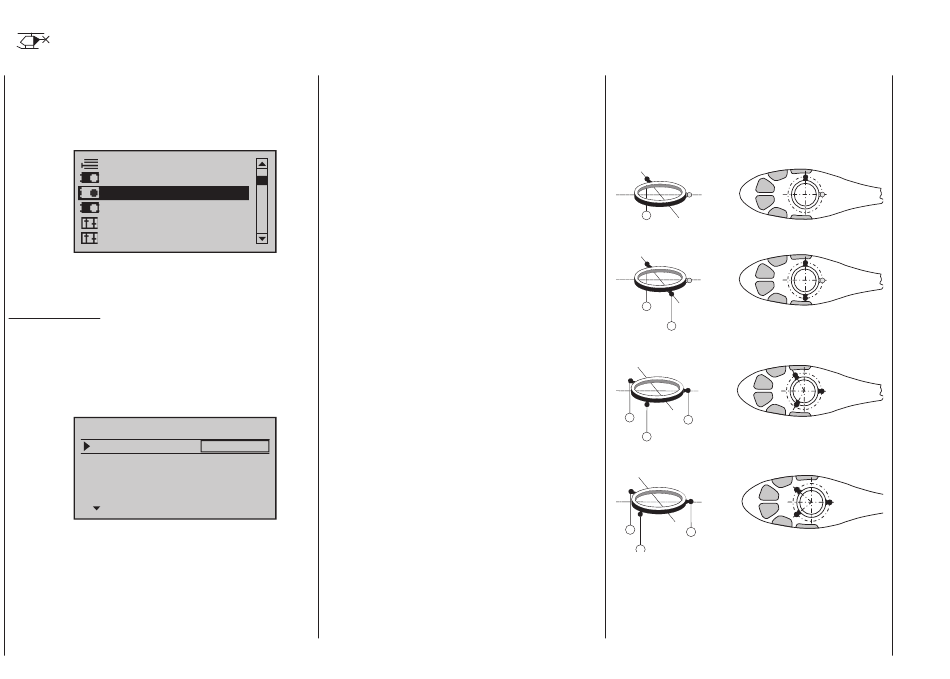

Tuimelschijftype
Afhankelijk van het aantal servo's voor de pitch-aansturing
is er voor de bediening van de tuimelschijf een
bijbehorende programmavariant nodig.
Na de keuze van de regel "tuimelsch." (tuimelschijf) met
de pijltoetsen van de linker of rechter touch-toets is
het invoerveld omkaderd.
HELI TYPE
Swashplate
Linear. swashpl.
Rotor direct
Pitch min.
Raak de centrale SET-toets van de rechter touch-toets kort
aan. Het actuele aantal pitch-servo's is nu invers te zien.
Leg nu met de pijltoetsen van de rechter touch-toets de
benodigde variant vast:
86
"1 servo": De tuimelschijf wordt via een rol/nick
servo bewogen. De pitch-sturing vindt
plaats via één aparte servo. (het menu-
punt "TS-mixer" wordt in de multifunctie-
lijst onzichtbaar gemaakt, wanneer als
tuimelschijftype "1 servo" is ingesteld.
Dit omdat bij helikoptermodellen, die maar
1 pitchservo hebben, de in totaal drie
tuimelschijfservo's voor pitch, nick en rol
ZONDER mixers vanuit de zender worden
aangestuurd.)
"2 servo": De tuimelschijf wordt voor de pitchsturing
axiaal verschoven door twee rolservo's;
de nicksturing wordt door een mechanische
compensatiewip ontkoppeld.
"3Sv (2 rol)": Symmetrische driepuntsaansturing
van de tuimelschijf via 3 over telkens 120
verdeelde aanstuurpunten, waaraan één
nickservo (vooraan of achteraan) en twee
rolservo's (zijdelings links en rechts)
verbonden zijn. Voor de pitchsturing
verschuiven alle drie de servo's de
tuimelschijf axiaal.
"3Sv (140)": Asymmetrische driepuntsaansturing
1 Ser vo
van de tuimelschijf via 3 aanstuurpunten,
no
waaraan één nickservo (vooraan of
right
back
achteraan) en twee rolservo's (zijdelings
SEL
links en rechts) verbonden zijn. Voor de
pitchsturing verschuiven alle drie de
servo's de tuimelschijf axiaal.
"3Sv (2 nick)": Symmetrische driepuntsaansturing
zoals hierboven, alleen om 90
d.w.z. één rolservo aan de zijkant en twee
nickservo's vooraan en achteraan.
"4Sv (90
)" : Vierpuntsaansturing van de tuimelschijf
o
via twee rol- en twee nickservo's.
Gelijktijdig aantippen van de toetsen of
van de rechter touch-toets (CLEAR) schakelt naar
"1 servo".
tuimelschijftype: 1 servo
2
tuimelschijftype: 2 servo's
2
1
o
tuimelschijftype: 3 servo's (2 rol)
2
3
1
tuimelschijftype: 3 servo's (140
2
3
1
verdraaid,
o
)
o
