6.3
Kannatinten paikoilleen asettaminen ja poistaminen
Kannatinten paikoilleen aset-
taminen
Kannatinten poistaminen
6.4
Sovittimen paikalleen asettaminen ja poistaminen
Sovittimen
paikalleen asettaminen
poistaminen
AB5650fi
OHJE
Roottorin virheellisen kuormauksen aiheuttaman epätasa-
painon aiheuttama laitteen vaurioituminen.
−
Kuormaa swing-out-roottorien kaikki paikat samoilla
kannattimilla.
Kannattimet, joihin on merkitty roottoripaikan numero, saa-
daan asettaa vain ko. paikkaan.
Kannattimia, joihin on merkitty sarjan numero, saadaan
käyttää ainoastaan yhdessä.
1
2
3
1.
Varmista roottorin kiinnityksen lujuus.
2.
Rasvaa kannatustapit (3).
3.

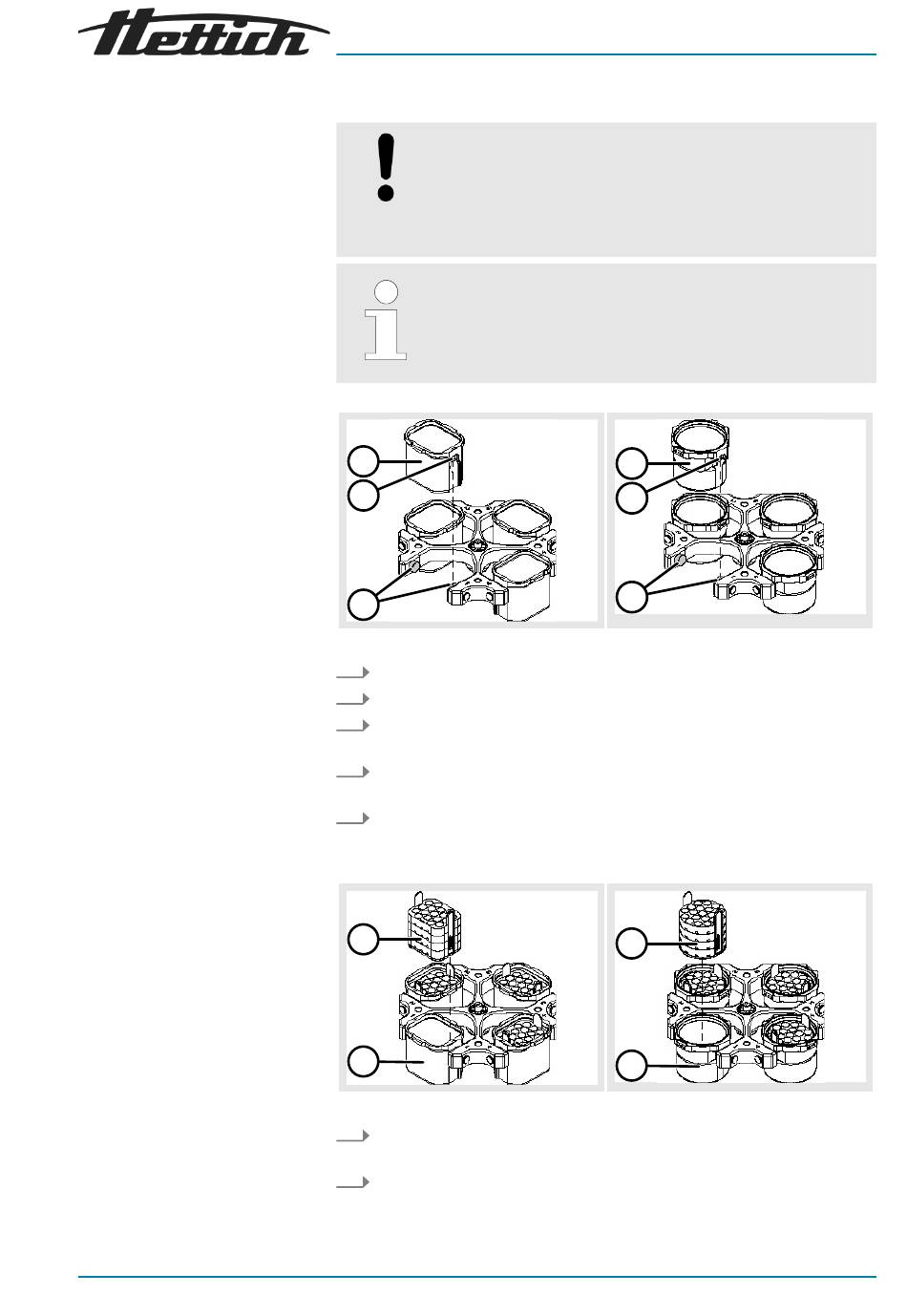

Aseta kannatin (1) ylhäältäpäin roottoriin. Kannatustappien (3) on
oltava urissa (2).
4.
Työnnä kannatin (1) alaspäin vasteeseen asti.
Vedä kannatin (1) kohtisuoraan ylöspäin roottorista pois.
1
2
Aseta sovitin (1) kohtisuoraan ylhäältä kannattimeen (2).
Poista sovitin (1) kohtisuoraan ylöspäin kannattimesta (2).
