Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de connectoren op de systeemkaart aan.

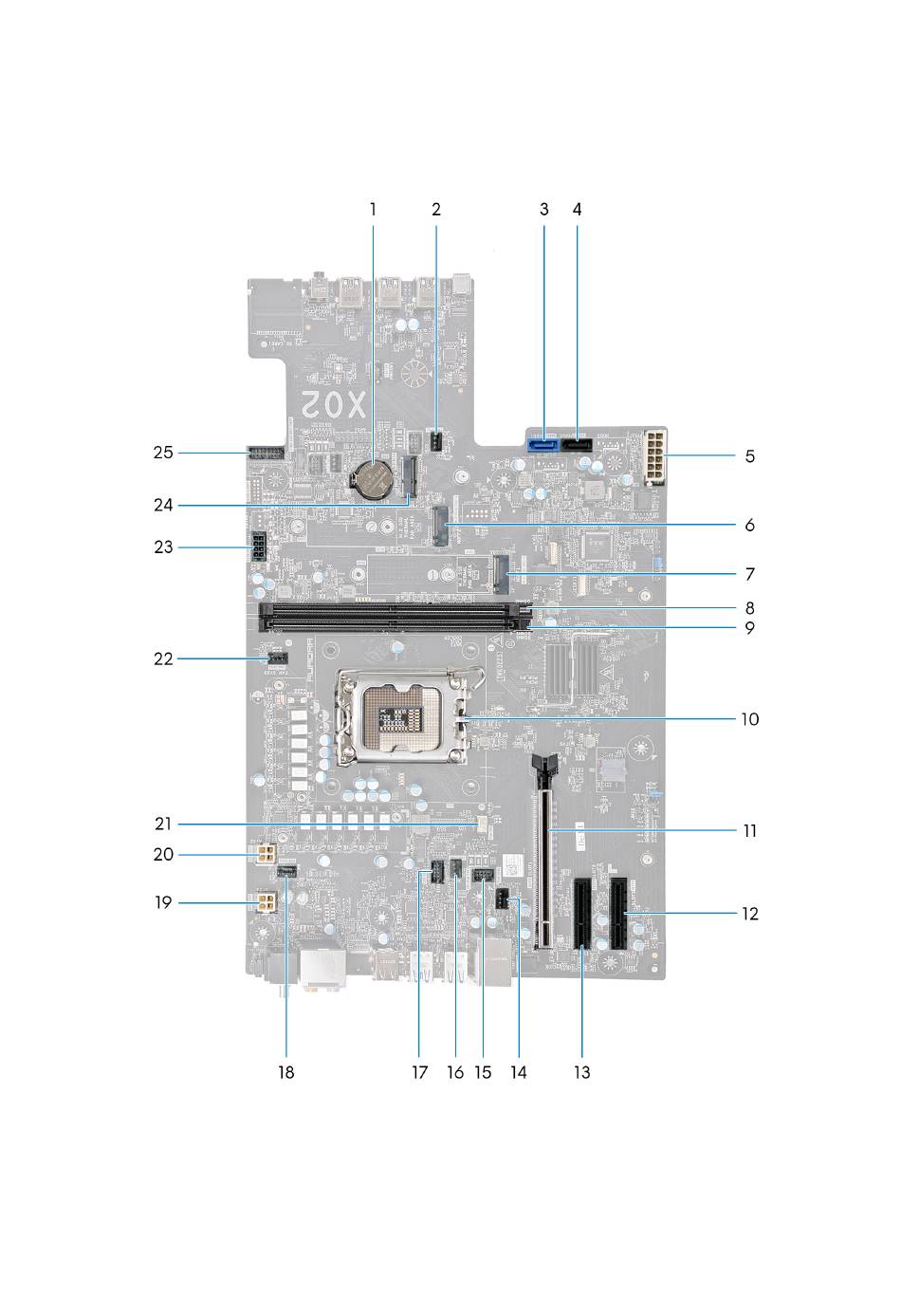

Afbeelding 60. Onderdelen van de systeemkaart
1. Knoopbatterij
3. SATA 6 Gbps-schijfconnector (HDD1)
5. Connector voor voeding (ATX1)
7. Solid state-schijfslot (M.2 PCIe SSD-1)
2. Lagere chassisconnector aan de voorkant (FAN_SYS2)
4. SATA 6 Gbps-schijfconnector (HDD2)
6. SSD-slot (M.2 PCIe SSD-2)
8. Slot voor geheugenmodule, DIMM1
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
