Over deze taak
De volgende afbeeldingen geven de locatie van de koelvloeistofeenheid van de processor weer en bieden een visuele weergave van
de plaatsingsprocedure.

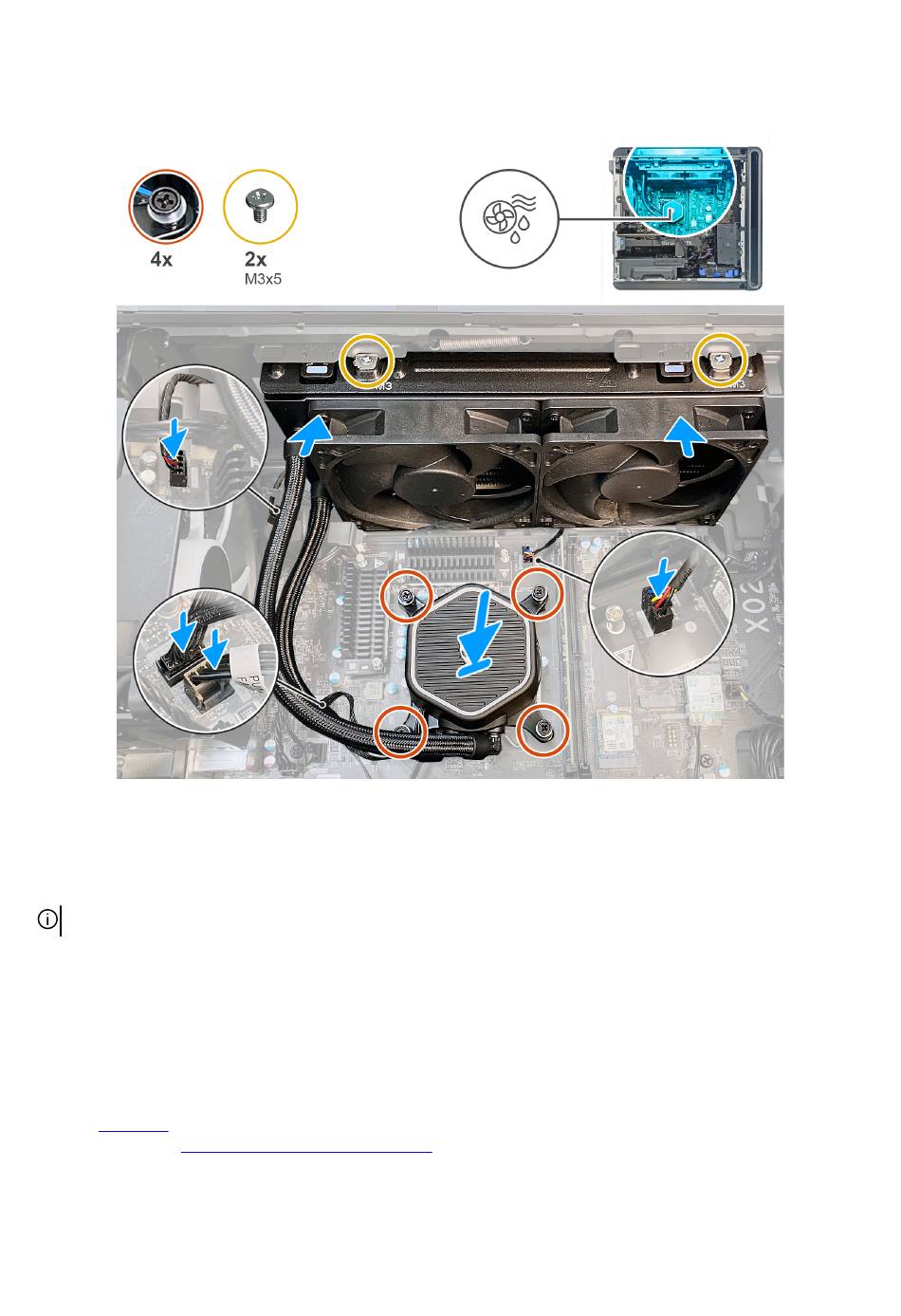

Afbeelding 44. De koelvloeistofeenheid van de processor plaatsen
Stappen
1. Lijn het schroefgat van de radiator- en ventilatoreenheid uit met het schroefgat op het chassis en zorg ervoor dat de
veervergrendeling is vergrendeld.
OPMERKING: Zorg ervoor dat de slangen naar de voorkant van de computer zijn gericht.
2. Plaats de twee schroeven (M3x5) terug waarmee de radiator en ventilator op het chassis worden bevestigd.
3. Sluit de kabel van de radiator en ventilatoreenheid aan op de systeemkaart.
4. Lijn de schroefgaten in de processorkoeling uit met de schroefgaten op de systeemkaart.
5. Draai in de juiste volgorde de vier geborgde schroeven vast waarmee de processorkoeling aan de systeemkaart wordt bevestigd.
6. Sluit de kabels van de processorkoeler aan op de systeemkaart.
Vervolgstappen
1. Plaats de linkerplaat.
2. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
