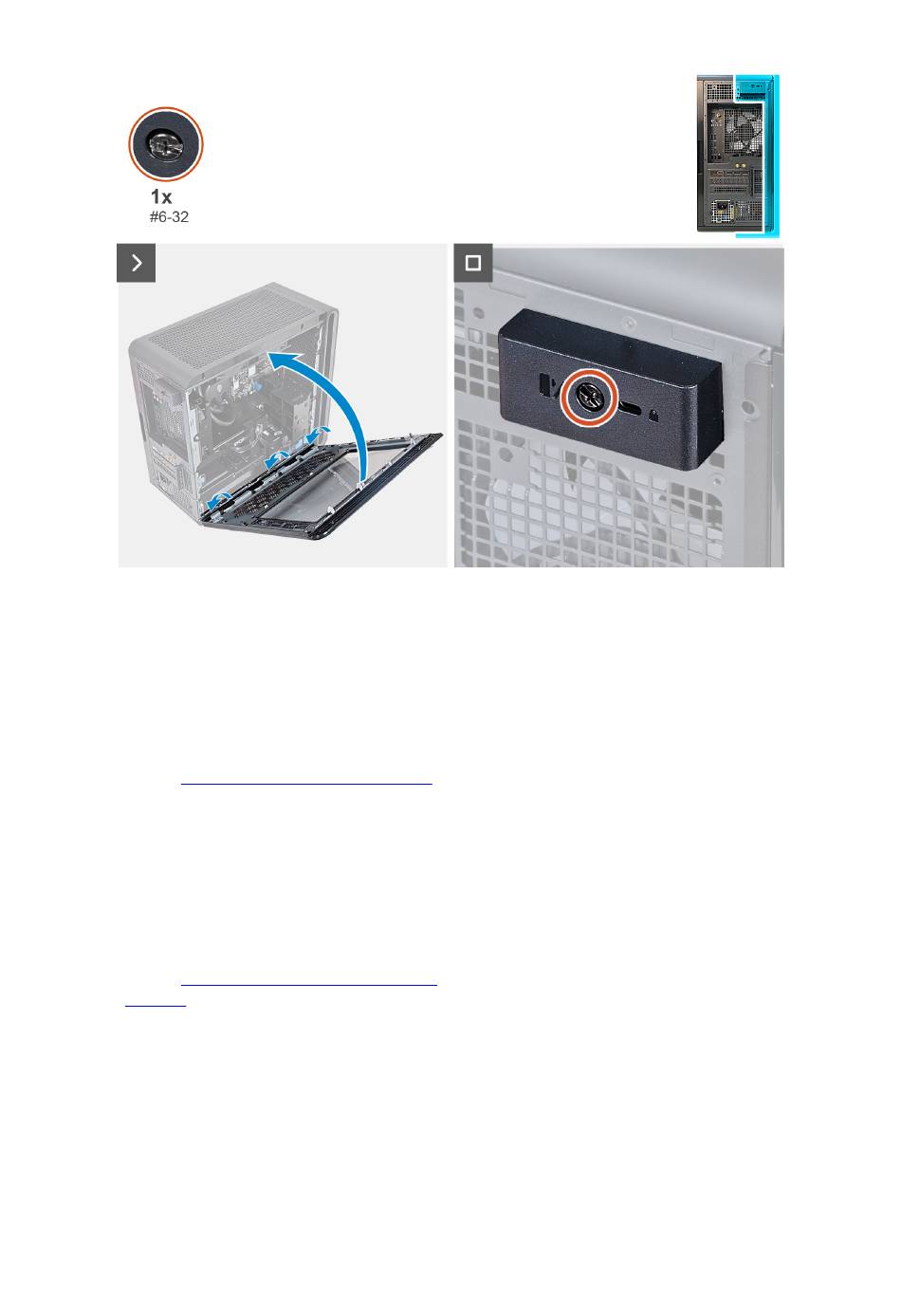

Afbeelding 6. De linkerplaat plaatsen
Stappen
1. Zoek de lipjes van de linkerplaat en de slots op het chassis.
2. Draai de linkerplaat in de richting van het chassis totdat de kap vastklikt.
3. Draai de geborgde schroef (#6-32) vast waarmee het ontgrendelingslipje van de zijplaat aan het chassis wordt bevestigd.
Vervolgstappen
1. Volg de procedure in
Nadat u in de computer hebt
Rechterplaat
De rechterplaat verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de linkerkap.
Over deze taak
De volgende afbeeldingen geven de locatie van de rechterplaat weer en bieden een visuele weergave van de
verwijderingsprocedure.
gewerkt.
werken.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
43
