9. Slot voor geheugenmodule, DIMM2
11. PCI-Express x16 mechanische/x16 elektrische slot (SLOT1)
13. PCI-Express x4-slot (SLOT2)
15. LED-connector voor achterste chassisventilator (LED FAN
SYS1)
17. LED-connector voor vloeistofkoelingspomp
19. Stroomconnector (ATX3)
21. Connector voor luchtkoelingsventilator (FAN CPU)
23. SATA-voedingsconnector (SATA PWR)
25.Kabel van het I/O-paneel aan de voorzijde

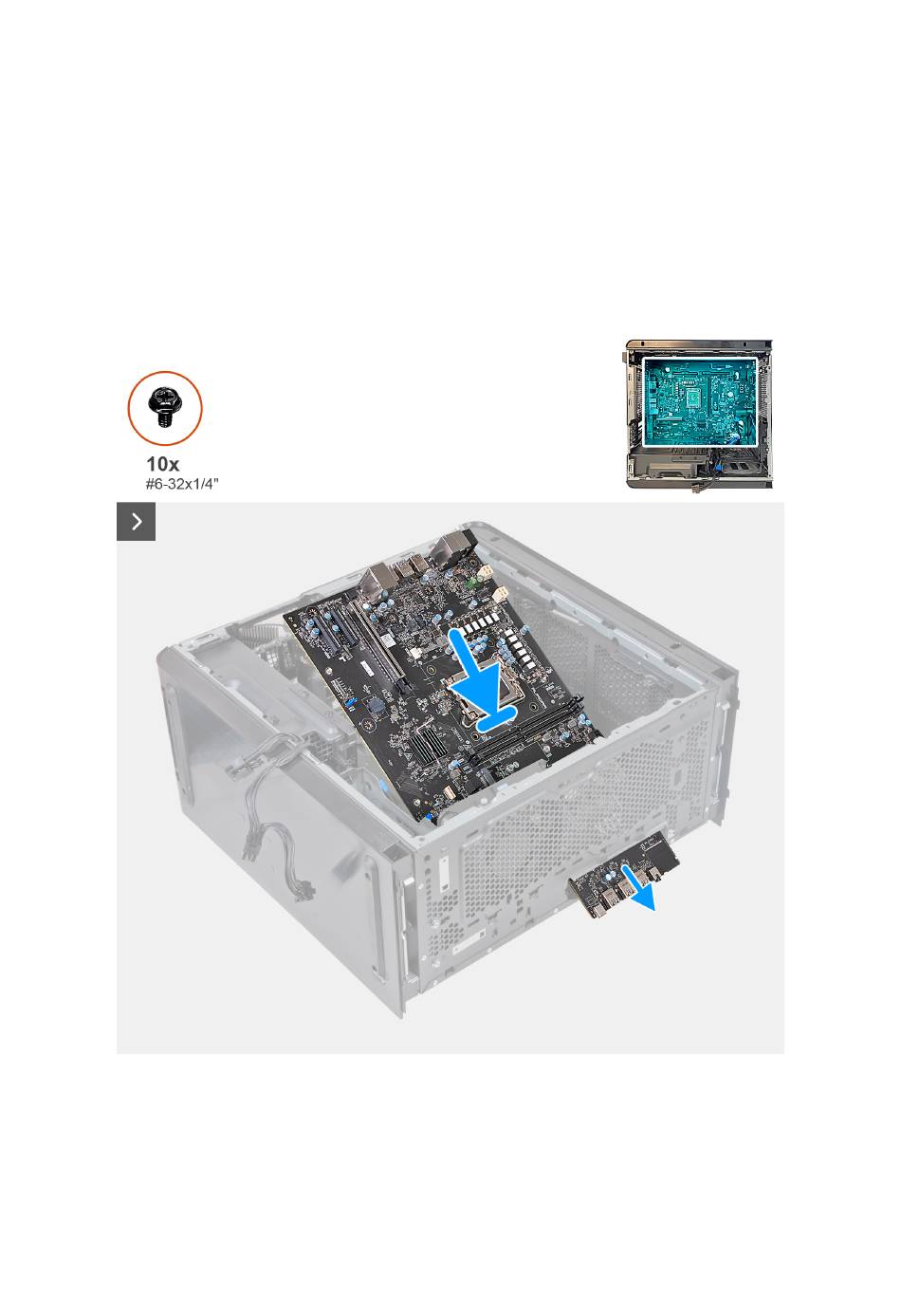

De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de installatieprocedure.
Afbeelding 61. De systeemkaart plaatsen
110
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
10. processorsocket
12. PCI-Express x4-slot (SLOT3)
14. Connector voor achterste chassisventilator (FAN SYS1)
16. Ventilatorconnector vloeistofkoelingspomp (FAN PUMP)
18. Connector één voor bovenste chassisventilator (FAN_SYS4)
20.Stroomconnector (ATX2)
22. Connector twee voor bovenste chassisventilator (FAN_SYS5)
24.Slot van de draadloze kaart
