Afbeelding 24. Schroefbevestiging van de SSD
Volg de procedure in
De M.2 2280 SSD in SSD-slot twee plaatsen
De volgende afbeeldingen geven de locatie aan van de M.2 2230 SSD die in SSD-slot één of twee is geplaatst en bieden een
visuele weergave van de installatieprocedure.
OPMERKING: De vervangende SSD wordt niet geleverd met de thermische mat en de thermische mat van de SSD is een
afzonderlijke onderhoudbare component. Als de thermische mat is beschadigd, trekt u de thermische mat van de SSD los van de
SSD-slot op de systeemkaart en vervangt u deze door een nieuwe thermische mat voordat u de SSD installeert.

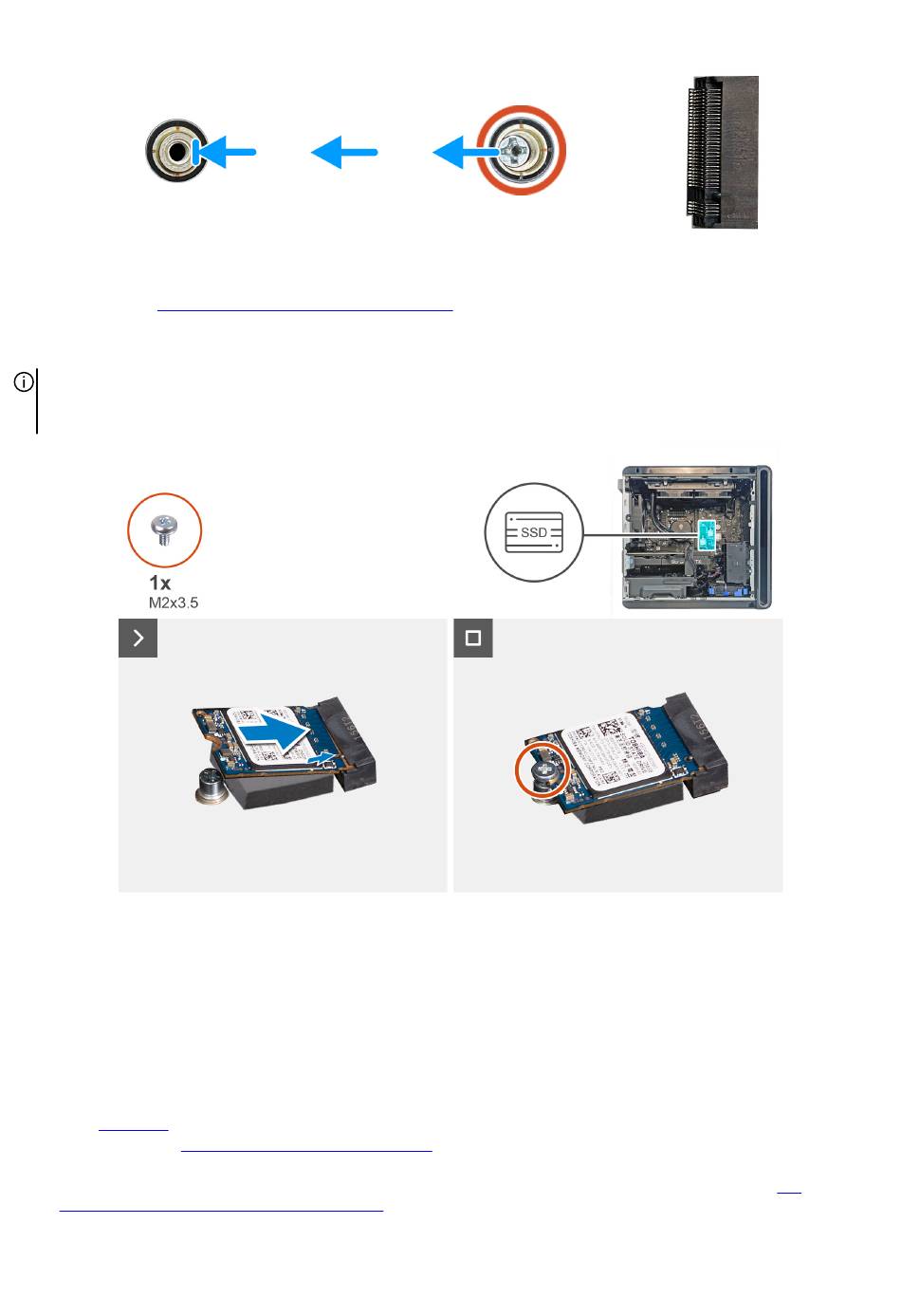

Afbeelding 25. De M.2 2230 SSD installeren
Stappen
1. Lijn de uitsparing op de M.2 2230 SSD uit met het lipje van het SSD-slot één of twee op de systeemkaart.
2. Plaats de M.2 2230 SSD onder een hoek van 45 graden op de systeemkaart.
3. Druk het andere uiteinde van de M.2 2230 SSD omlaag en plaats de schroef (M2x3.5) terug waarmee de M.2 2230 SSD aan de
systeemkaart wordt bevestigd.
Vervolgstappen
1. Plaats de linkerplaat.
2. Volg de procedure in
Nadat u in de computer hebt
3. Controleren of het storageapparaat correct is geïnstalleerd (optioneel):
a. Als u een storageapparaat vervangt waarop het besturingssysteem niet is geïnstalleerd, volgt u de stappen in
storageapparaat identificeren in
gewerkt.
Apparaatbeheer.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
om een M.2 2280 SSD te plaatsen.
Het
