Dell Alienware Aurora R16 Onderhoudshandleiding pagina 48

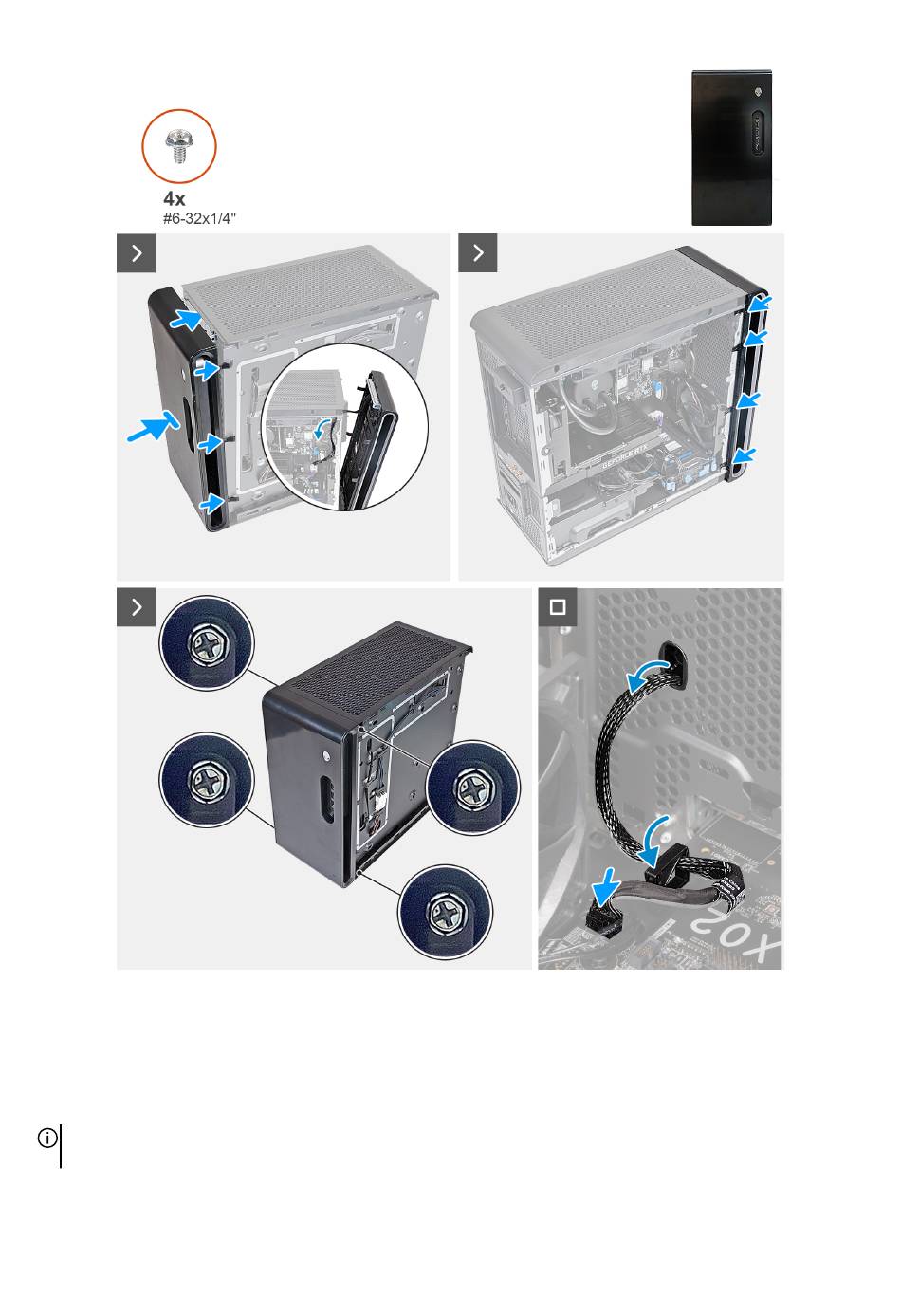

Afbeelding 10. Het montagekader aan de voorkant plaatsen
Stappen
1. Lijn het montagekader aan de voorkant uit met het voorpaneel.
2. Leid de kabel van het voorste I/O-paneel door het slot in het voorpaneel.
3. Duw het montagekader naar het voorpaneel en zorg ervoor dat de lipjes op de sloten van het voorpaneel klikken.
OPMERKING: Begin met het lipje bovenaan, ga verder met de lipjes aan de linkerkant van het voorste montagekader en
vervolgens naar de lipjes aan de rechterkant van het voorste montagekader.
4. Plaats de vier schroeven (#6-32x1/4") terug waarmee het montagekader aan het voorpaneel is bevestigd.
5. Sluit de kabel van het voorste I/O-paneel aan op de systeemkaart.
48
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
