Dell Alienware Aurora R16 Onderhoudshandleiding pagina 83

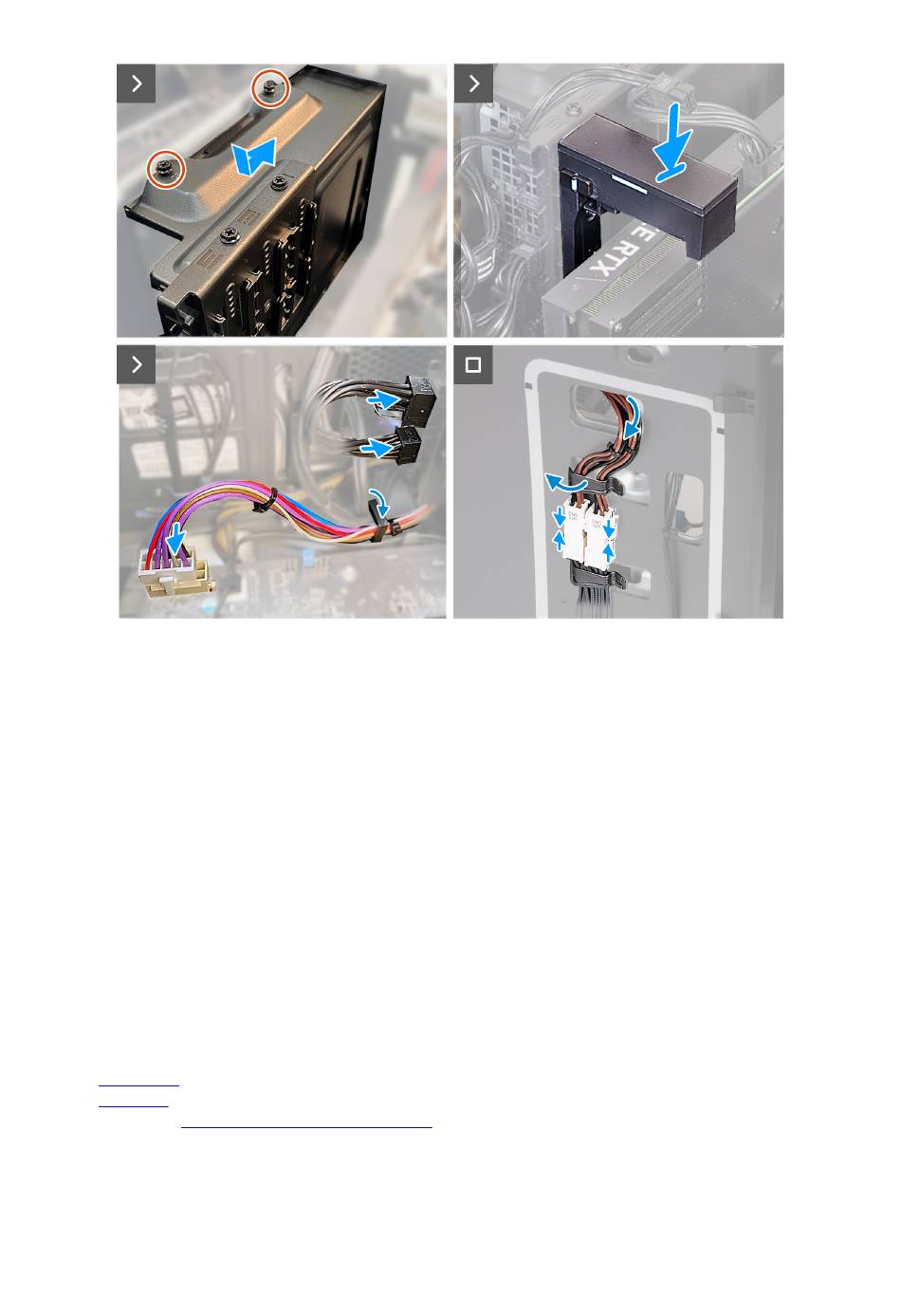

Afbeelding 38. De voedingseenheid plaatsen
Stappen
1. Leg de computer op de rechterkant.
2. Schuif en plaats de voedingseenheid op het chassis.
3. Lijn de schroefgaten in de voeding uit met de schroefgaten in het chassis.
4. Plaats de vier schroeven (#6-32x1/4") terug waarmee de voedingseenheid aan het chassis is bevestigd.
5. Lijn de beugel van de voedingseenheid uit en plaats die op de voedingseenheid.
6. Plaats de twee schroeven (#6-32x1/4") terug waarmee de beugel van de voedingseenheid op de voedingseenheid wordt
bevestigd.
7. Plaats de beugel van de grafische kaart terug en schuif de ontgrendeling in de vergrendelingspositie.
8. Leid de kabels van de voedingseenheid door de borgklemmen.
9. Sluit de voedingskabels aan op de systeemkaart.
10. Sluit de stroomkabel van de grafische kaart aan op de voedingseenheid.
11. Zet de computer rechtop neer.
12. Leid de kabels van de voedingseenheid door het slot aan de rechterkant van de computer.
13. Sluit de voedingskabels aan op de verlengkabels van de voedingseenheid aan de rechterkant van de computer.
Vervolgstappen
1. Plaats de rechterplaat.
2. Plaats de linkerplaat.
3. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
83
