Dell Alienware Aurora R16 Onderhoudshandleiding pagina 111

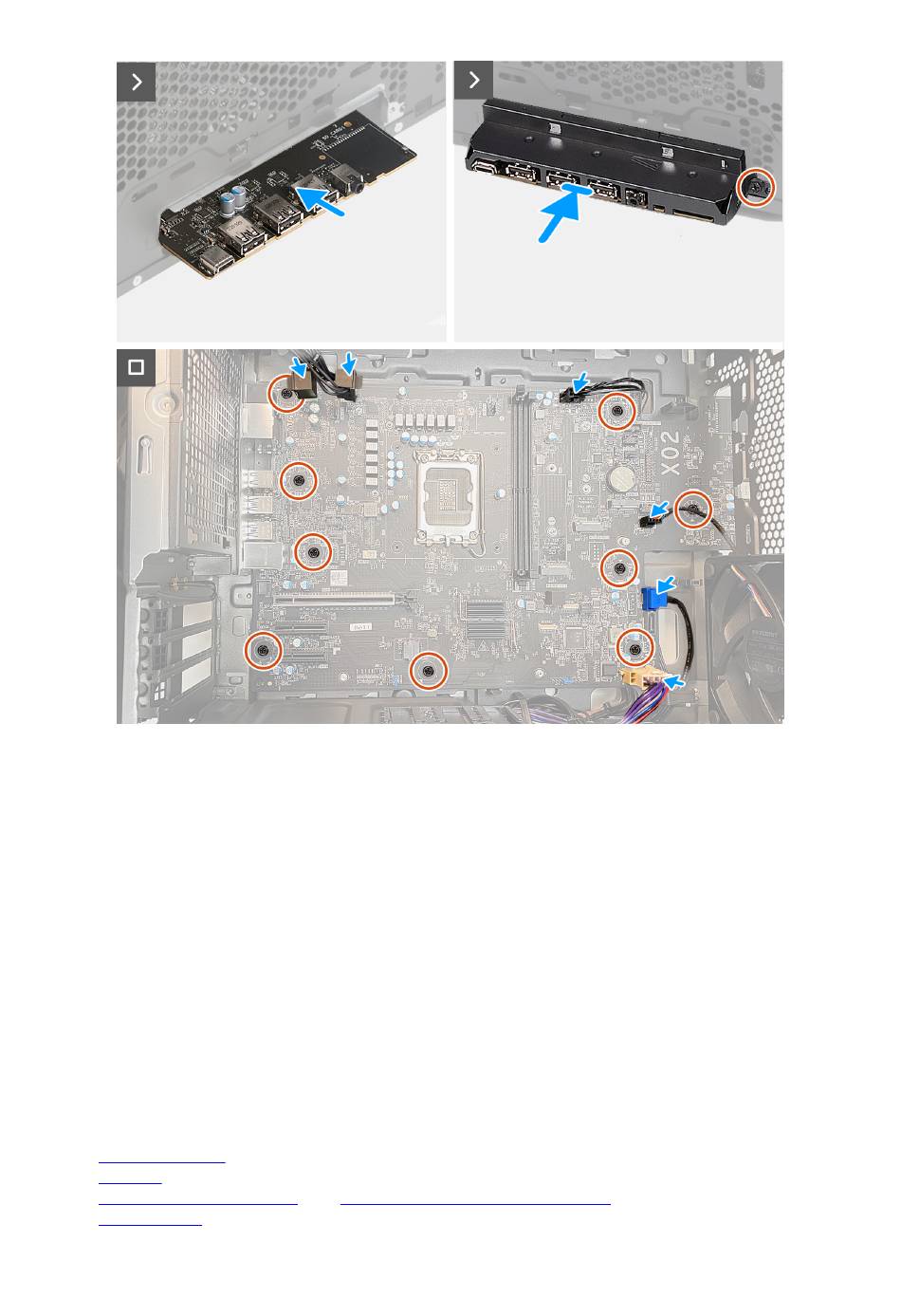

Afbeelding 62. De systeemkaart plaatsen
Stappen
1. Schuif de I/O-poorten aan de voorkant van de systeemkaart in de I/O-slots aan de voorkant van het chassis en lijn de
schroefgaten in de systeemkaart uit met de standoffs in het chassis.
2. Plaats de systeemkaart in de standoffs van het chassis.
3. Lijn de I/O-beugel aan de voorzijde uit met de I/O-poorten aan de voorzijde plaats de beugel op het chassis.
4. Plaats de schroef (#6-32x1/4") terug waarmee de I/O-beugel aan de voorzijde op de chassis is bevestigd.
5. Plaats de negen schroeven (#6-32x1/4") terug waarmee de systeemkaarteenheid aan de standoffs op het chassis wordt
bevestigd.
6. Plaats alle kabels die u van de systeemkaart hebt losgekoppeld en sluit deze aan.
7. Sluit de SATA-voedingskabel aan op de systeemkaart.
8. Koppel de voedingskabel van de achterste chassisventilator aan de systeemkaart.
9. Sluit de voedingskabels van de systeemkaart aan op de systeemkaart.
10. Sluit de voedingskabels van de processor aan op de systeemkaart.
11. Koppel de datakabels van de harde schijf aan de systeemkaart.
Vervolgstappen
1. Plaats de
VR-warmteafleider
2. Plaats de processor.
3. Plaats de
koelvloeistof van de processor
4. Plaats de
draadloze
kaart.
of de
processorventilator en de
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
warmteafleider, welke van toepassing is.
111
