Dell Alienware Aurora R16 Onderhoudshandleiding pagina 46

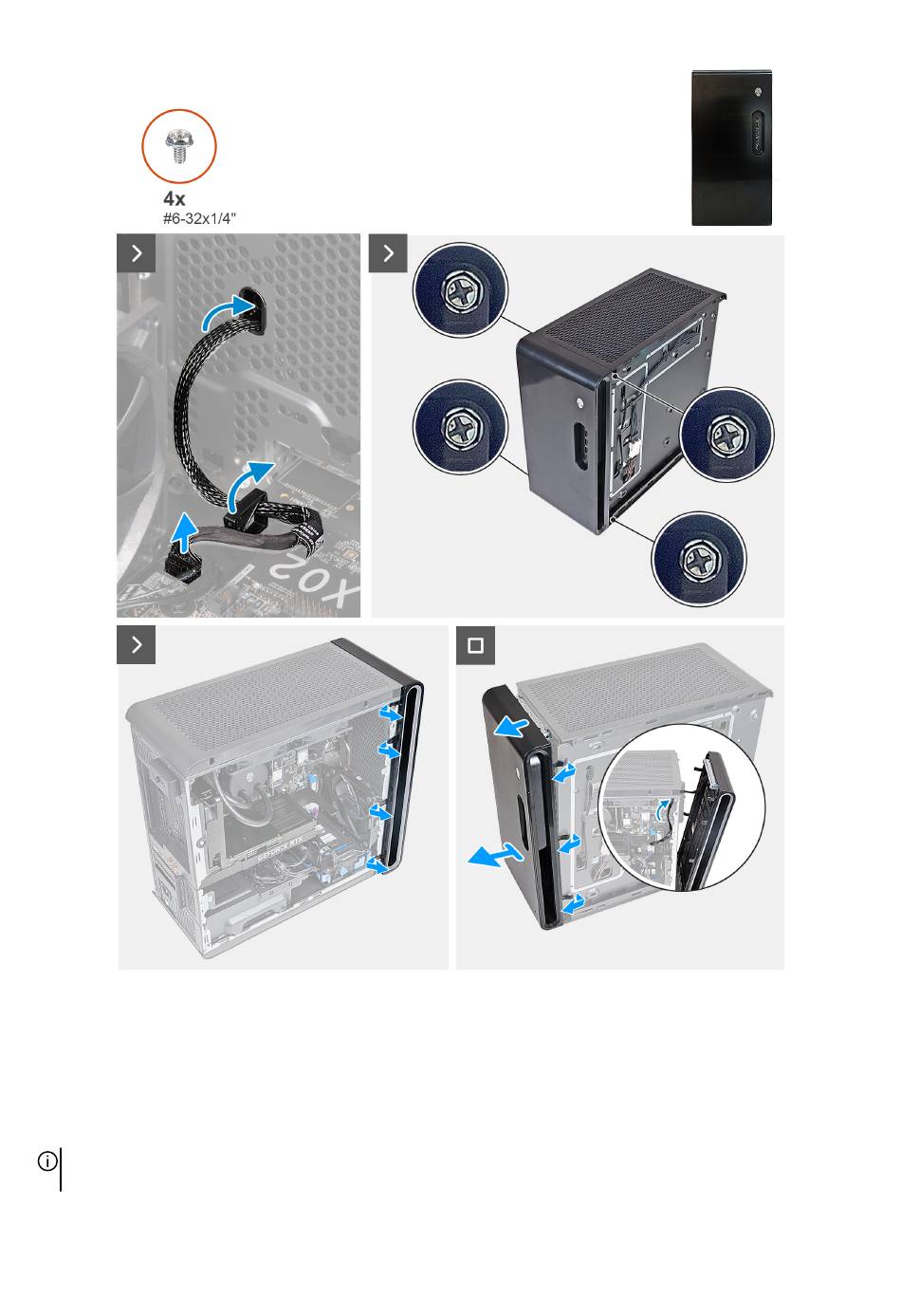

Afbeelding 9. Het montagekader aan de voorkant verwijderen
Stappen
1. Zet de computer rechtop neer.
2. Koppel de kabel van het voorste I/O-paneel los van de systeemkaart.
3. Verwijder de vier schroeven (#6-32x1/4") waarmee het montagekader aan het voorpaneel is bevestigd.
4. Trek de lipjes op het voorste montagekader vooraan uit de sloten op het voorpaneel.
OPMERKING: Begin met het lipje bovenaan, ga verder met de lipjes aan de linkerkant van het voorste montagekader en
vervolgens naar de lipjes aan de rechterkant van het voorste montagekader.
5. Leid de kabel van het voorste I/O-paneel door het slot in het voorpaneel.
46
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
