Dell Alienware Aurora R16 Onderhoudshandleiding pagina 73

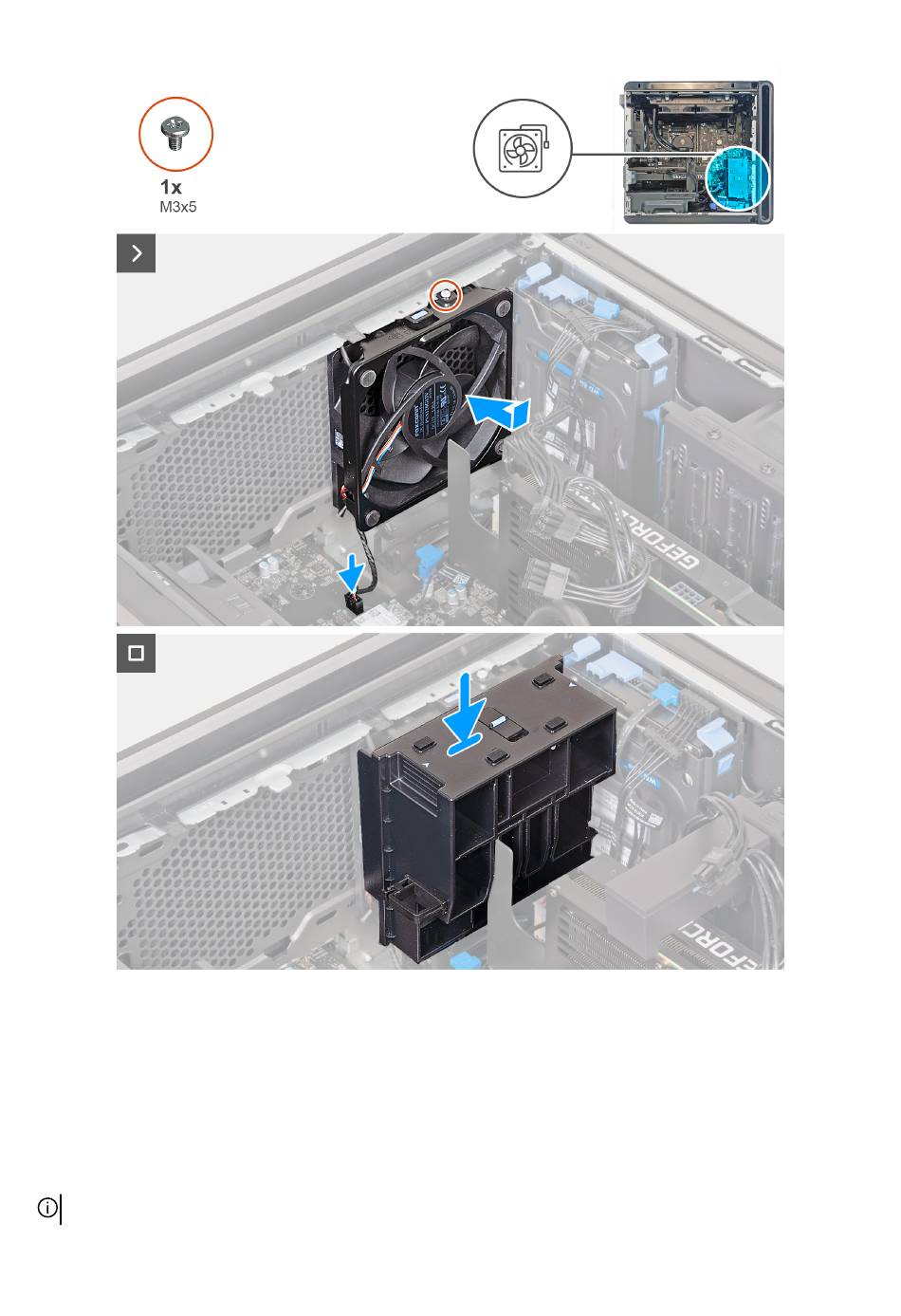

Afbeelding 32. De lagere chassisventilator aan de voorkant plaatsen
Stappen
1. Leg de computer op de rechterkant.
2. Breng de lipjes van de lagere chassisventilator aan de voorkant op één lijn met de slots in het chassis.
3. Schuif en duw de ventilator totdat de ontgrendelingsklem vastklikt op het chassis.
4. Plaats de schroef (M3x5) terug waarmee de lagere chassisventilator aan de voorkant aan het chassis wordt bevestigd.
5. Sluit de kabel van de lagere chassisventilator aan de voorkant aan op de systeemkaart.
6. Plaats de eindhouder van de grafische kaart terug en schuif de ontgrendeling in de vergrendelingspositie.
OPMERKING: Sla deze stap over als uw grafische kaart niet wordt geleverd met een eindhouder voor een grafische kaart.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
73
